Was ist der beste Weg, um einen Raspberry Pi 7-Zoll-Touchscreen zu kalibrieren?

Das Raspberry Pi 7-Zoll-Touchscreen-Display ist ein vielseitiges und beliebtes Zubehör, das Ihren Raspberry Pi in ein interaktives Gerät verwandelt, das für eine Vielzahl von Projekten geeignet ist, von der Heimautomatisierung bis hin zu tragbaren Tablets. Um jedoch sicherzustellen, dass der Touchscreen genau auf Ihre Touch-Eingaben reagiert, ist eine ordnungsgemäße Kalibrierung unerlässlich. Dieser umfassende Leitfaden führt Sie durch die besten Methoden zur Kalibrierung Ihres Raspberry Pi 7-Zoll-Touchscreens, einschließlich detaillierter Schritte, Tipps zur Fehlerbehebung und fortgeschrittener Techniken. Im Laufe des Artikels beziehen wir uns auch auf das "Handbuch für Raspberry Pi 7-Zoll-Touchscreen-Display", um Ihnen zu helfen, die Hardware-Einrichtung und -Konfiguration zu verstehen.

Die Bedeutung der Kalibrierung verstehen

Die Touchscreen-Kalibrierung richtet die physische Berührungseingabe mit der visuellen Anzeige aus und stellt sicher, dass das System die richtige Position registriert, wenn Sie auf einen Punkt auf dem Bildschirm tippen. Ohne Kalibrierung kann der Cursor oder der Touch-Zeiger versetzt oder ungenau erscheinen, was zu einer frustrierenden Benutzererfahrung führt.

Der Raspberry Pi 7-Zoll-Touchscreen verwendet die kapazitive Touch-Technologie, die bis zu 10 Finger gleichzeitig unterstützt. Obwohl die Hardware auf Präzision ausgelegt ist, können aufgrund von Fertigungsabweichungen, Treiberproblemen oder Softwareeinstellungen geringfügige Fehlausrichtungen auftreten. Die Kalibrierung passt die Parameter des Touchscreen-Controllers an, um diese Abweichungen zu korrigieren.

Die richtige Kalibrierung ist besonders wichtig für Anwendungen, die präzise Eingaben erfordern, wie z. B. Zeichnungen, Handschrifterkennung oder benutzerdefinierte grafische Benutzeroberflächen. Selbst kleine Offsets können zu erheblicher Frustration oder Fehlern bei der Dateneingabe führen. Wenn Sie sich also die Zeit nehmen, Ihren Touchscreen gründlich zu kalibrieren, verbessern Sie das Gesamterlebnis und die Zuverlässigkeit Ihrer Raspberry Pi-Projekte.

Vorbereiten des Raspberry Pi und des Touchscreen-Displays

Bevor Sie mit der Kalibrierung beginnen, stellen Sie sicher, dass der Raspberry Pi und der Touchscreen ordnungsgemäß zusammengebaut und gemäß dem "Handbuch für das Raspberry Pi 7-Zoll-Touchscreen-Display" konfiguriert sind. Diese Vorbereitungsphase ist von entscheidender Bedeutung, da die Kalibrierung von einer stabilen und korrekt funktionierenden Hard- und Softwareumgebung abhängt.

Hardware-Setup

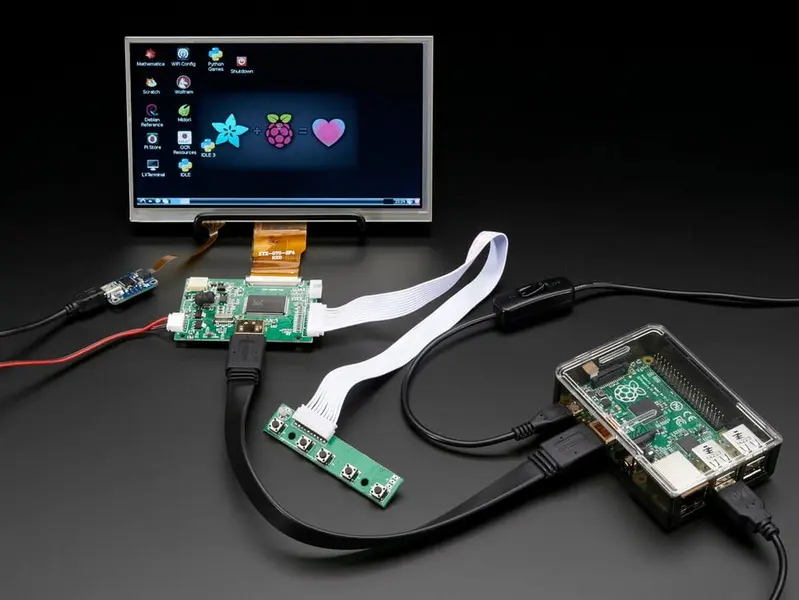

Der Touchscreen wird über ein DSI-Flachbandkabel mit dem Raspberry Pi verbunden, das vorsichtig mit den Kontakten in die richtige Richtung eingesteckt werden muss. Die Stromversorgung des Displays erfolgt entweder über die GPIO-Pins des Raspberry Pi oder über eine externe Stromquelle, wie im Handbuch angegeben. Durch die Gewährleistung einer sicheren Verbindung werden zeitweilige Probleme während der Kalibrierung vermieden.

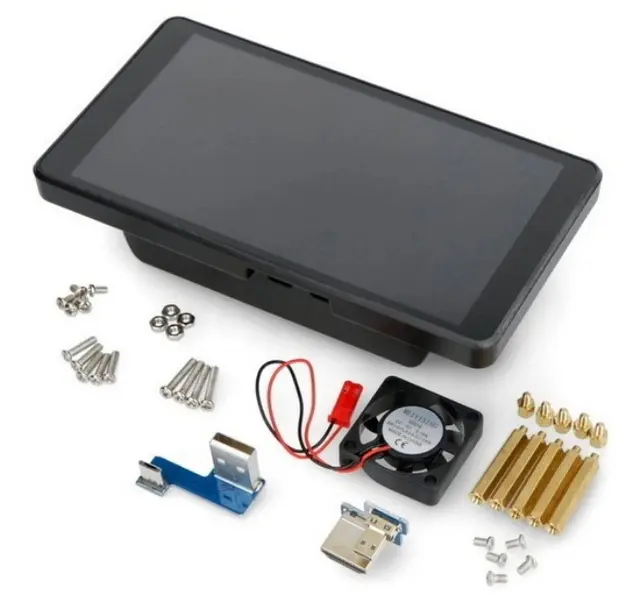

Das Handbuch hebt auch hervor, wie wichtig es ist, die Raspberry Pi-Platine mit den mitgelieferten Abstandshaltern und Schrauben an der Rückseite des Touchscreens zu befestigen. Dieses Setup schützt nicht nur die Hardware, sondern minimiert auch die Kabelbelastung, die zu Berührungsfehlern führen kann.

Software-Setup

Es wird dringend empfohlen, die neueste Version von Raspberry Pi OS zu installieren, um die Kompatibilität mit den Touchscreen-Treibern zu gewährleisten. Das Betriebssystem enthält die notwendigen Kernel-Module und Eingabetreiber, die die Touchscreen-Funktionalität ermöglichen. Darüber hinaus hilft das Aktualisieren aller Systempakete, Fehler zu beheben und die Leistung zu verbessern.

Sobald das System auf dem neuesten Stand ist, stellen Sie sicher, dass auf dem Display der Raspberry Pi-Desktop angezeigt wird und dass der Touchscreen ungefähr auf Berührungseingaben reagiert, auch wenn sie nicht genau kalibriert sind. Diese erste Überprüfung bestätigt, dass die Hard- und Software korrekt kommunizieren.

Schritt-für-Schritt-Anleitung zur Kalibrierung des Raspberry Pi 7-Zoll-Touchscreen-Systems

Update und Vorbereitung

Beginnen Sie mit der Aktualisierung der Softwarepakete Ihres Raspberry Pi. Dadurch wird sichergestellt, dass Sie über die neuesten Treiber und Kalibrierungstools verfügen, die für einen reibungslosen Kalibrierungsprozess unerlässlich sind.

Installieren von Kalibrierungswerkzeugen

Das am weitesten verbreitete Tool für die Touchscreen-Kalibrierung auf Raspberry Pi ist als xinput_calibrator bekannt. Dieses Dienstprogramm bietet eine benutzerfreundliche Oberfläche, die Sie durch den Kalibrierungsprozess führt, indem Sie aufgefordert werden, auf bestimmte Punkte zu tippen, die auf dem Bildschirm angezeigt werden. Neben diesem Tool müssen mehrere Abhängigkeiten im Zusammenhang mit dem X11-Fenstersystem und Touchscreen-Eingabebibliotheken installiert werden, um die volle Funktionalität zu gewährleisten.

Durchführen der Kalibrierung

Sobald das Kalibrierungstool installiert ist, starten Sie es, um den Vorgang zu starten. Die Software zeigt eine Reihe von Fadenkreuzen oder Kalibrierungspunkten an, die sich in der Regel an den vier Ecken des Bildschirms befinden. Ihre Aufgabe ist es, jeden Punkt mit dem Finger oder einem Stift präzise zu berühren. Diese Interaktion ermöglicht es dem System, die physischen Touch-Koordinaten den richtigen Bildschirmkoordinaten zuzuordnen.

Speichern von Kalibrierungsdaten

Nach Abschluss der Kalibrierungsabgriffe generiert das Tool eine Reihe von Kalibrierungsparametern. Diese Parameter definieren, wie die Touchscreen-Eingabe vom System interpretiert wird, und sind entscheidend für die Korrektur von Versätzen oder Verzerrungen. Es ist wichtig, diese Parameter in einer Konfigurationsdatei zu speichern, die das X11-System beim Start liest.

Anwenden von Kalibrierungseinstellungen

Um die Kalibrierung dauerhaft zu machen, müssen Sie eine Konfigurationsdatei im X11-Verzeichnis des Systems erstellen oder bearbeiten. Diese Datei enthält die Kalibrierungsparameter und alle zusätzlichen Optionen wie Achsentausch oder Inversion, die je nach Verhalten Ihres Touchscreens erforderlich sein können.

Neustart und Test

Starten Sie abschließend Ihren Raspberry Pi neu, um die neuen Kalibrierungseinstellungen zu übernehmen. Testen Sie nach dem Neustart den Touchscreen, indem Sie auf verschiedene Punkte auf dem Bildschirm tippen. Die Berührungsreaktion sollte jetzt genau und auf die visuelle Anzeige abgestimmt sein.

Fehlerbehebung bei Kalibrierungsproblemen

Selbst bei sorgfältiger Kalibrierung können Benutzer auf mehrere häufige Probleme stoßen. Wenn Sie diese Probleme und ihre Lösungen verstehen, können Sie die beste Touchscreen-Leistung erzielen.

Kalibrierungspunkte außerhalb des Bildschirms

Wenn die Kalibrierungspunkte außerhalb des sichtbaren Bildschirmbereichs angezeigt werden, deutet dies in der Regel auf eine nicht übereinstimmende Auflösung hin. Der Raspberry Pi 7 Zoll Touchscreen hat eine native Auflösung von 800 x 480 Pixeln. Wenn das System auf eine andere Auflösung eingestellt ist, können die Kalibrierkreuze falsch platziert werden.

Lösung: Passen Sie die Einstellungen für die Bildschirmauflösung an die native Auflösung des Touchscreens an. Diese Anpassung erfolgt in der Regel durch Ändern der Boot-Konfigurationsdatei des Raspberry Pi, um den richtigen HDMI-Modus und die richtige Auflösung anzugeben. Sobald die Auflösung übereinstimmt, werden die Kalibrierungspunkte korrekt auf dem Bildschirm angezeigt, sodass Sie den Kalibrierungsvorgang abschließen können.

Achsenumkehr oder -tausch

Manchmal verhält sich der Touchscreen nach der Kalibrierung unregelmäßig, z. B. beim Registrieren von Berührungen auf der gegenüberliegenden Seite des Bildschirms oder beim Vertauschen der X- und Y-Achse. Dieses Verhalten kann durch die Ausrichtung der Hardware oder die Treibereinstellungen verursacht werden.

Lösung: Ändern Sie die Kalibrierungskonfigurationsdatei so, dass sie Optionen enthält, mit denen Sie die X- oder Y-Achse umkehren oder die Achsen vollständig austauschen können. Mit diesen Optionen wird die Touchscreen-Eingabe an die physische Ausrichtung des Displays angepasst.

Kalibrierwerkzeug stürzt ab oder reagiert nicht

Wenn Kalibrierwerkzeuge abstürzen oder Kalibrierkreuze nicht anzeigen, kann dies auf Berechtigungsprobleme oder eine falsche Geräteidentifikation zurückzuführen sein. Die Dateien des Touchscreen-Geräts müssen zugänglich sein, und das Kalibrierungstool muss mit den entsprechenden Berechtigungen ausgeführt werden.

Lösung: Stellen Sie sicher, dass Sie das Kalibrierungstool mit Administratorrechten ausführen, und stellen Sie sicher, dass das Touchscreen-Gerät vom System korrekt identifiziert wird. Manchmal hilft das Festlegen von Umgebungsvariablen, um das Touchscreen-Gerät zu spezifizieren, dass das Kalibrierungswerkzeug ordnungsgemäß funktioniert.

Erweiterte Kalibrierungstechniken

Für Benutzer, die die Touchscreen-Leistung über die grundlegende Kalibrierung hinaus optimieren möchten, stehen mehrere fortschrittliche Techniken zur Verfügung.

Anpassen der Berührungsempfindlichkeit und Filterung

Touchscreens können manchmal ruckelnde oder laute Eingaben registrieren, insbesondere bei Verwendung mehrerer Finger oder in Umgebungen mit elektrischen Interferenzen. Durch Anpassen der Parameter im Touchscreen-Treiber oder Verwenden von Filterbibliotheken wie tslib können Sie die Berührungseingabe glätten und Fehlberührungen reduzieren.

Dieser Prozess umfasst das Ändern von Konfigurationsdateien, die Varianzschwellenwerte, Entprellzeiten und Filteralgorithmen steuern. Diese Anpassungen sind zwar komplexer, können aber die Reaktionsfähigkeit und Genauigkeit der Berührung erheblich verbessern.

Verwendung alternativer Kalibrierungswerkzeuge

Obwohl xinput_calibrator das gebräuchlichste Tool ist, bevorzugen einige Benutzer die Kalibrierungswerkzeuge von tslib, wie z. B. ts_calibrate und ts_test, um eine detailliertere Kontrolle zu gewährleisten. Diese Tools arbeiten auf einer niedrigeren Ebene und können für das Debuggen oder die Feinabstimmung der Touchscreen-Eingabe nützlich sein.

Die Verwendung dieser Dienstprogramme erfordert häufig das Festlegen bestimmter Umgebungsvariablen, die auf das richtige Touchscreen-Eingabegerät und den richtigen Framebuffer verweisen. Dieser Ansatz ist eher technisch, bietet aber eine größere Flexibilität für fortgeschrittene Benutzer.

Automatisieren der Kalibrierung beim Booten

Bei Projekten, bei denen der Touchscreen häufig physisch bewegt oder neu ausgerichtet werden kann, kann die Automatisierung des Kalibrierungsprozesses beim Booten Zeit sparen. Durch das Erstellen von Skripten für die Kalibrierungsbefehle und das dynamische Anwenden von Konfigurationsdateien können Sie sicherstellen, dass der Touchscreen ohne manuelle Eingriffe genau bleibt.

Praktische Anwendungen eines kalibrierten Raspberry Pi 7-Zoll-Touchscreens

Ein richtig kalibrierter Touchscreen entfaltet das volle Potenzial Ihres Raspberry Pi 7-Zoll-Displays. Hier sind einige beliebte Anwendungen, die von präzisen Touch-Eingaben profitieren:

- Tragbare Tablets oder Handheld-Geräte: Erstellen Sie benutzerdefinierte Tablet-ähnliche Geräte mit reaktionsschneller Touch-Steuerung für das Surfen, den Medienkonsum oder das Spielen.

- Home Automation Panels: Erstellen Sie intuitive Bedienfelder für Smart-Home-Systeme, die eine einfache Interaktion mit Beleuchtung, Sicherheit und Klimasteuerung ermöglichen.

- Bildungstools: Entwickeln Sie interaktive Lerngeräte für den Unterricht oder das persönliche Studium, indem Sie die Touch-Eingabe für Quizfragen, Zeichnungen und Simulationen nutzen.

- Industrielle und eingebettete Steuerungen: Verwenden Sie den Touchscreen als Mensch-Maschine-Schnittstelle in eingebetteten Systemen, wie z. B. der Überwachung von Geräten oder der Steuerung von Maschinen.

- Benutzerdefinierte Benutzeroberflächen: Entwerfen Sie einzigartige grafische Oberflächen, die auf bestimmte Projekte zugeschnitten sind, wie z. B. Kioske, Informationsdisplays oder Kunstinstallationen.

In all diesen Szenarien sorgt eine genaue Touch-Kalibrierung für eine nahtlose Benutzererfahrung und einen zuverlässigen Betrieb.

Zusammenfassung des Raspberry Pi 7 Zoll Touchscreen Display Handbuch Highlights

Das offizielle "Raspberry Pi 7 Zoll Touchscreen Display Handbuch" bietet wesentliche Informationen über die Hardware- und Software-Einrichtung. Zu den wichtigsten Highlights gehören:

- Bildschirmgröße und Auflösung: Das Display misst 7 Zoll in der Diagonale mit einer nativen Auflösung von 800 x 480 Pixeln.

- Touch-Technologie: Es verwendet einen kapazitiven 10-Finger-Touchscreen, der Multi-Touch-Gesten und präzise Eingaben ermöglicht.

- Verbindungsschnittstelle: Das Display wird über ein DSI-Flachbandkabel mit dem Raspberry Pi verbunden, und die Stromversorgung erfolgt über die GPIO-Pins oder eine externe Quelle.

- Montageanleitung: In der Anleitung wird beschrieben, wie Sie das Raspberry Pi-Board mit der mitgelieferten Hardware an der Rückseite des Displays montieren, um eine kompakte und sichere Montage zu gewährleisten.

- Softwareanforderungen: Es wird empfohlen, das neueste Raspberry Pi OS für die vollständige Treiberunterstützung zu verwenden, und es werden Schritte zum Aktivieren der Touchscreen-Funktionalität beschrieben.

Das Verständnis dieser Details ist entscheidend für die ordnungsgemäße Installation der Hardware und eine erfolgreiche Touchscreen-Kalibrierung.

Fazit

Die Kalibrierung Ihres Raspberry Pi 7-Zoll-Touchscreens ist unerlässlich, um eine genaue und reaktionsschnelle Touch-Eingabe zu erzielen, die die Benutzerfreundlichkeit Ihrer Projekte erheblich verbessert. Der beste Weg zur Kalibrierung besteht darin, Ihre Hardware- und Softwareumgebung gemäß dem "Raspberry Pi 7 Zoll Touchscreen Display Handbuch" vorzubereiten, die entsprechenden Kalibrierungswerkzeuge zu installieren und den Kalibrierungsprozess sorgfältig durchzuführen, indem Sie mit den Punkten auf dem Bildschirm interagieren.

Die Fehlerbehebung bei häufigen Problemen wie Kalibrierungspunkten außerhalb des Bildschirms oder Achsenumkehr sorgt für ein reibungsloses Erlebnis. Für fortgeschrittene Benutzer bieten zusätzliche Abstimmungen und alternative Tools eine weitere Verfeinerung der Touch-Leistung. Mit einem richtig kalibrierten Touchscreen verwandelt sich Ihr Raspberry Pi in ein leistungsstarkes interaktives Gerät, das für verschiedene Anwendungen bereit ist, die von der Bildung bis zur industriellen Steuerung reichen.

Wenn Sie sich die Zeit nehmen, Ihren Touchscreen zu kalibrieren, verbessert sich nicht nur die Genauigkeit, sondern auch die allgemeine Zufriedenheit und Effektivität Ihrer Raspberry Pi-Projekte.

Häufig gestellte Fragen (FAQ)

1. Wozu dient die Kalibrierung eines Touchscreens auf einem Raspberry Pi?

Die Kalibrierung richtet die physische Berührungseingabe mit dem angezeigten Bild aus und stellt sicher, dass das System die richtigen Koordinaten registriert, wenn Sie auf den Bildschirm tippen. Dies verbessert die Genauigkeit und Benutzerfreundlichkeit der Touchscreen-Oberfläche.

2. Welches Tool wird häufig für die Touchscreen-Kalibrierung auf Raspberry Pi verwendet?

Das gebräuchlichste Tool ist xinput_calibrator, das eine grafische Oberfläche zur Kalibrierung der Touch-Eingabe durch Berühren von Punkten auf dem Bildschirm bietet.

3. Wie installiere ich Kalibrierungstools auf meinem Raspberry Pi?

Sie können Kalibrierungstools installieren, indem Sie den Paketmanager des Systems verwenden, um xinput_calibrator zusammen mit den zugehörigen Abhängigkeiten herunterzuladen und zu installieren, zu denen Bibliotheken für X11 und Touchscreen-Eingaben gehören.

4. Was passiert, wenn die Kalibrierpunkte während der Kalibrierung außerhalb des Bildschirms erscheinen?

Dies deutet häufig auf eine nicht übereinstimmende Auflösung hin. Passen Sie die Anzeigeeinstellungen des Raspberry Pi an die native Auflösung des Touchscreens von 800 x 480 Pixeln an. Diese Korrektur stellt sicher, dass die Kalibrierpunkte korrekt auf dem Display angezeigt werden.

5. Funktioniert die Kalibrierung auf Wayland anders als auf X11?

ja. Kalibrierwerkzeuge wie xinput_calibrator sind für das X11-Fenstersystem konzipiert. Wayland, das in einigen neueren Raspberry Pi OS-Versionen verwendet wird, behandelt Eingabegeräte anders und erfordert möglicherweise alternative Kalibrierungsmethoden oder -werkzeuge.
