Was macht analoge resistive Touchscreens ideal für raue Umgebungen?

Einführung in die resistive Touch-Technologie

In der sich ständig weiterentwickelnden Welt der interaktiven Displays haben analoge resistive Touchscreens ihre Relevanz und Bedeutung in verschiedenen Branchen beibehalten. Diese selbstklebenden Displays sind seit Jahrzehnten ein Eckpfeiler der Touch-Technologie und bieten Zuverlässigkeit, Vielseitigkeit und Wirtschaftlichkeit in zahlreichen Anwendungen. Dieser umfassende Leitfaden befasst sich mit den Feinheiten der resistiven Touch-Technologie und untersucht ihre Struktur, Funktionalität, Vorteile und realen Anwendungen.

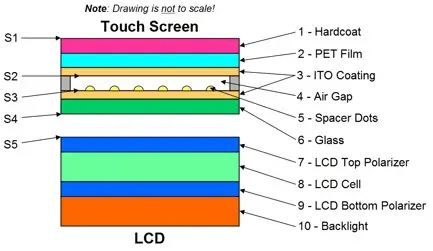

Die Struktur von analogen resistiven Touchscreens verstehen

Analoge resistive Touchscreens sind Wunderwerke der Technik, da sie aus mehreren Schichten bestehen, die harmonisch zusammenarbeiten, um Berührungseingaben zu erkennen. Lassen Sie uns die Struktur dieser Bildschirme aufschlüsseln, um zu verstehen, wie sie funktionieren:

1. Protective Hard Coat: Die oberste Schicht, die den Bildschirm vor Kratzern und Beschädigungen schützt.

2. Flexible Deckschicht: Normalerweise aus Polyethylenterephthalat (PET) mit einer leitfähigen Beschichtung.

3. Spacer Dots: Winzige isolierende Punkte, die die obere und untere Schicht voneinander trennen.

4. Untere Schicht: Ein starres Substrat (oft Glas) mit einer leitfähigen Beschichtung.

5. Schutzrücken: Bietet zusätzlichen Halt und Schutz für die gesamte Baugruppe.

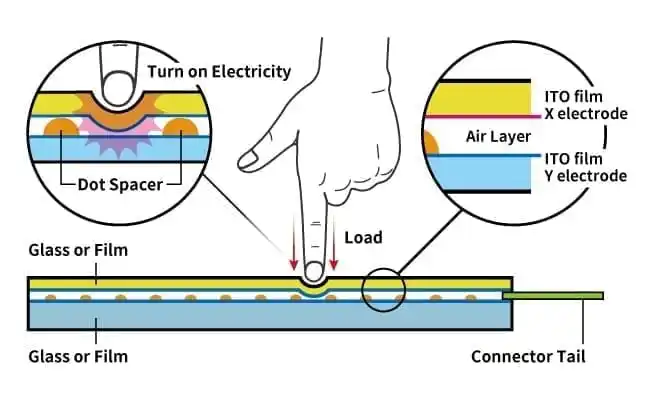

Die Magie leitfähiger Schichten

Der Schlüssel zur Funktionalität von resistiven Touchscreens liegt in ihren leitfähigen Schichten. Diese Schichten sind in der Regel mit Indiumzinnoxid (ITO) beschichtet, einem transparenten leitfähigen Material. Wenn Druck auf den Bildschirm ausgeübt wird, biegt sich die obere Schicht und nimmt Kontakt mit der unteren Schicht auf, wodurch eine elektrische Verbindung an der Berührungsstelle entsteht.

Funktionsweise von analogen resistiven Touchscreens

Die Bedienung von analog-resistiven Touchscreens basiert auf einem einfachen, aber genialen Prinzip:

1. Spannungsanwendung: Über eine Schicht wird eine gleichmäßige Spannung angelegt.

2. Berührungserkennung: Wenn ein Benutzer den Bildschirm berührt, verbinden sich die Ebenen an dieser Stelle.

3. Spannungsmessung: Der Touchscreen-Controller misst die Spannung am Kontaktpunkt.

4. Positionsberechnung: Der Controller berechnet die genaue Position der Berührung basierend auf den Spannungsmesswerten.

Dieser Prozess erfolgt fast augenblicklich und bietet eine reaktionsschnelle Benutzererfahrung.

4-Draht vs. 5-Draht resistive Berührung

Es gibt zwei Haupttypen von analogen resistiven Touchscreens: 4-Draht- und 5-Draht-Konfigurationen. Beide haben ihre einzigartigen Vorteile und eignen sich für unterschiedliche Anwendungen.

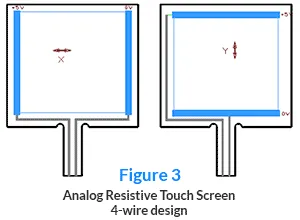

Resistive 4-Draht-Touch-Touchscreens

4-Draht-Touchscreens verwenden vier Drähte, um die Touch-Position zu bestimmen:

- Zwei Drähte für die X-Achse

- Zwei Drähte für die Y-Achse

Diese Bildschirme sind häufiger in kleineren Geräten und für viele Anwendungen kostengünstig

.

5-Draht resistive Touch-Touchscreens

5-Draht resistive Touchscreens verwenden einen zusätzlichen Draht für eine verbesserte Genauigkeit und Haltbarkeit:

- Vier Drähte in den Ecken des Bildschirms

- Ein Draht auf der flexiblen Deckschicht

Diese Konfiguration bietet eine bessere Stabilität und eine längere Lebensdauer, wodurch sie ideal für industrielle und stark beanspruchte Anwendungen ist.

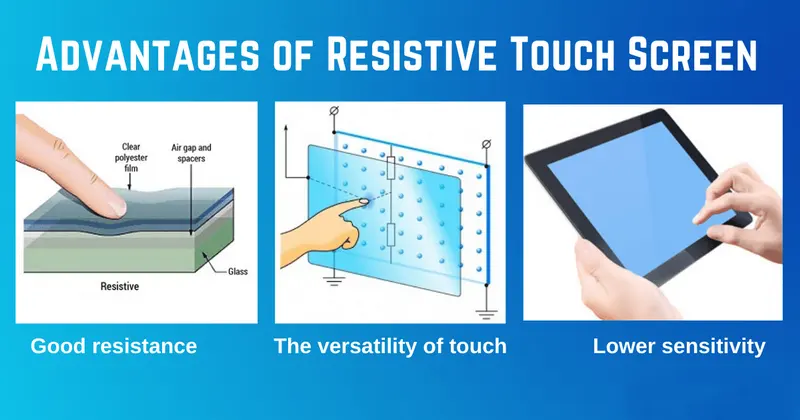

Vorteile von analogen resistiven Touchscreens

Analog-resistive Touchscreens bieten mehrere Vorteile, die sie in vielen Szenarien zu einer bevorzugten Wahl machen:

1. Druckempfindlichkeit: Sie können verschiedene Druckstufen erkennen, was eine nuanciertere Eingabe ermöglicht.

2. Haltbarkeit: Beständig gegen Staub, Wasser und andere Verunreinigungen, wodurch sie für raue Umgebungen geeignet sind.

3. Vielseitigkeit: Kann mit jedem Objekt bedient werden, einschließlich behandschuhter Hände oder Stifte.

4. Kosteneffizienz: Im Allgemeinen günstiger als andere Touch-Technologien.

5. Genauigkeit: Bieten Sie eine präzise Berührungserkennung, insbesondere in 5-Draht-Konfigurationen.

Anwendungen von analogen resistiven Touchscreens

Die Vielseitigkeit und Zuverlässigkeit der resistiven Touch-Technologie haben dazu geführt, dass sie in verschiedenen Branchen eingesetzt wird:

Industrielle Steuerungssysteme

In der Fabrikautomation und im industriellen Umfeld werden resistive Touchscreens für ihre Langlebigkeit und Funktionsfähigkeit in anspruchsvollen Umgebungen geschätzt. Sie können der Einwirkung von Chemikalien, extremen Temperaturen und rauer Handhabung standhalten.

Point-of-Sale (POS)-Terminals

Einzelhandelsumgebungen profitieren von der Zuverlässigkeit und Kosteneffizienz resistiver Touchscreens in POS-Systemen. Diese Bildschirme können Transaktionen mit hohem Volumen verarbeiten und sind resistent gegen Verschüttungen und andere Gefahren im Einzelhandel.

Medizinische Geräte

Das Gesundheitswesen ist auf resistive Touchscreens für verschiedene Geräte angewiesen, von Patientenmonitoren bis hin zu Diagnosegeräten. Die Möglichkeit, diese Bildschirme mit behandschuhten Händen zu verwenden, ist besonders im medizinischen Umfeld wertvoll.

Viele

Infotainment-Systeme und Bedienfelder im Auto verwenden die resistive Touch-Technologie, da sie bei unterschiedlichen Temperaturen zuverlässig ist und mit Handschuhen arbeiten kann.

Robuste Geräte

Geräte, die für den Einsatz im Freien oder unter rauen Bedingungen entwickelt wurden, sind aufgrund ihrer Langlebigkeit und Fähigkeit, in extremen Umgebungen zu funktionieren, häufig mit resistiven Touchscreens ausgestattet.

Touchscreen-Controller: Das Gehirn hinter der Bedienung

Eine entscheidende Komponente jedes resistiven Touch-Systems ist der Touchscreen-Controller. Dieses Gerät interpretiert die analogen Signale vom Touchscreen und wandelt sie in digitale Informationen um, die vom Hauptsystem verarbeitet werden können.

Moderne Touchscreen-Controller bieten erweiterte Funktionen wie:

- Multi-Touch-Fähigkeit

- Gestenerkennung

- Handflächenunterdrückung

- Verbesserte Störfestigkeit

Diese Fortschritte haben die Benutzererfahrung von resistiven Touchscreens erheblich verbessert und sie wettbewerbsfähiger gegenüber anderen Touch-Technologien gemacht.

Resistiver vs. kapazitiver Touch: Ein Vergleich

Obwohl die resistive Touch-Technologie ihre Stärken hat, ist es wichtig zu verstehen, wie sie im Vergleich zu ihrem Hauptkonkurrenten abschneidet: der kapazitiven Touch-Technologie.

- Funktioniert mit jedem Eingabeobjekt (Stift, behandschuhte Hand usw.)

- Kostengünstiger

- Besser in rauen Umgebungen

- Druckempfindliche

kapazitive Berührung Vorteile:

- Bessere Klarheit (kein Luftspalt zwischen den Schichten)

- Multi-Touch-Fähigkeit (obwohl einige moderne resistive Bildschirme dies bieten)

- Reaktionsschneller auf leichte Berührungen

- Im Allgemeinen bevorzugt für Verbrauchergeräte

Die Wahl zwischen resistiver und kapazitiver Berührung hängt oft von der spezifischen Anwendung und Umgebung ab, in der das Gerät eingesetzt wird.

Fortschritte in der resistiven Touch-Technologie

Obwohl es sich um eine ältere Technologie handelt, entwickeln sich resistive Touchscreens ständig weiter:

Multi-Touch-resistive Bildschirme

Traditionell konnten resistive Bildschirme jeweils nur einen Berührungspunkt erkennen. Fortschritte in der Steuerungstechnologie und im Bildschirmdesign haben jedoch zur Entwicklung von resistiven Multi-Touch-Bildschirmen geführt, die ihre Fähigkeiten und potenziellen Anwendungen erweitern.

Verbesserte Haltbarkeit

Moderne Fertigungstechniken haben die Haltbarkeit von resistiven Touchscreens erheblich verbessert. Einige Bildschirme haben jetzt eine Berührungsdauer von über 35 Millionen Berührungen, wodurch sie für den langwierigen Einsatz in großen Mengen geeignet sind.

Verbesserte Klarheit

Während resistive Bildschirme traditionell unter einer geringeren Klarheit aufgrund mehrerer Schichten litten, haben neue Designs und Materialien ihre optische Leistung verbessert und die Lücke zu kapazitiven Bildschirmen verringert.

Die Zukunft analoger resistiver Touchscreens

Mit dem fortschreitenden technologischen Fortschritt sieht die Zukunft analoger resistiver Touchscreens vielversprechend aus. Wir können Folgendes erwarten:

1. Weitere Verbesserungen bei den Multi-Touch-Funktionen

2. Integration mit haptischen Feedback-Technologien

3. Entwicklung von flexiblen und gebogenen resistiven Touchscreens

4. Verbesserte Druckempfindlichkeit für nuanciertere Eingaben

Diese Fortschritte werden wahrscheinlich die Anwendungsmöglichkeiten der resistiven Touch-Technologie erweitern und sie möglicherweise in neue Märkte und Branchen bringen.

Fazit

Analoge resistive Touchscreens haben sich in verschiedenen Branchen und Anwendungen immer wieder bewährt. Ihre einzigartige Kombination aus Langlebigkeit, Vielseitigkeit und Kosteneffizienz sichert ihre anhaltende Relevanz in einer Welt, die zunehmend von Touch-Schnittstellen dominiert wird. Mit dem technologischen Fortschritt können wir noch innovativere Anwendungen für diese bewährte Touch-Lösung erwarten.

Ganz gleich, ob Sie ein robustes Industrieterminal, ein zuverlässiges medizinisches Gerät oder ein kostengünstiges Point-of-Sale-System entwerfen, analoge resistive Touchscreens bieten eine überzeugende Lösung, die Leistung, Haltbarkeit und Wert in Einklang bringt.

Häufig gestellte Fragen

Q1. Was ist der Hauptunterschied zwischen resistiven 4-Draht- und 5-Draht-Touchscreens?

Antwort: Der Hauptunterschied liegt in ihrer Konstruktion und Haltbarkeit. 4-Draht-Siebe verwenden zwei Bleche mit leitfähigen Beschichtungen, während 5-Draht-Siebe ein Blech mit einer leitfähigen Beschichtung und ein zweites Blech mit Stromschienen in den Ecken haben. 5-Draht-Siebe sind im Allgemeinen haltbarer und genauer, da sich die leitfähige Beschichtung auf dem oberen Blech bei 4-Draht-Schirmen mit der Zeit abnutzen kann.

Frage 2. Können resistive Touchscreens mit behandschuhten Händen funktionieren?

Antwort: Ja, einer der Hauptvorteile von resistiven Touchscreens ist ihre Fähigkeit, mit jedem Eingabeobjekt zu arbeiten, einschließlich behandschuhter Hände. Dies macht sie besonders nützlich in industriellen, medizinischen und kalten Anwendungen, bei denen Benutzer möglicherweise Handschuhe tragen müssen.

Frage 3. Sind resistive Touchscreens wasserdicht?

Antwort: Resistive Touchscreens sind zwar nicht von Natur aus wasserdicht, können aber durch die richtige Abdichtung und das richtige Gehäusedesign wasser- oder wasserdicht gemacht werden. Ihre Grundstruktur mit einer flexiblen Deckschicht, die an den Rändern versiegelt werden kann, eignet sich gut für Abdichtungsanwendungen.

Frage 4. Wie schneiden resistive Touchscreens im Vergleich zu kapazitiven Bildschirmen in Bezug auf die Genauigkeit ab?

Antwort: Sowohl resistive als auch kapazitive Touchscreens können sehr genau sein. Resistive Bildschirme, insbesondere 5-Draht-Konfigurationen, können eine sehr präzise Berührungserkennung bieten. Kapazitive Bildschirme werden aufgrund ihrer höheren Empfindlichkeit gegenüber leichter Berührung oft als genauer wahrgenommen, aber in Bezug auf die Positionsgenauigkeit können gut gestaltete resistive Bildschirme die kapazitive Leistung erreichen oder übertreffen.

Frage 5. Können resistive Touchscreens Multi-Touch-Gesten unterstützen?

Antwort: Traditionell waren resistive Touchscreens auf Single-Touch-Eingaben beschränkt. Fortschritte in der Technologie haben jedoch zur Entwicklung von resistiven Multitouch-Bildschirmen geführt. Diese neueren Designs können grundlegende Multi-Touch-Gesten unterstützen, obwohl sie möglicherweise nicht das gleiche Maß an Multi-Touch-Funktionalität bieten wie einige kapazitive Bildschirme.
