Was ist ein kapazitiver Touchscreen?

Einführung

Im heutigen digitalen Zeitalter sind Touchscreens zu einem festen Bestandteil unseres täglichen Lebens geworden. Von Smartphones und Tablets bis hin zu interaktiven Kiosken und Automobildisplays haben diese intuitiven Schnittstellen die Art und Weise, wie wir mit Technologie interagieren, revolutioniert. Unter den verschiedenen verfügbaren Touchscreen-Technologien sind kapazitive Touchscreens eine der am weitesten verbreiteten und fortschrittlichsten Optionen. In diesem umfassenden Artikel tauchen wir in die Welt der kapazitiven Touchscreens ein und untersuchen deren Funktionalität, Typen, Vorteile und Anwendungen.

Die Grundlagen der kapazitiven Touchscreen-Technologie

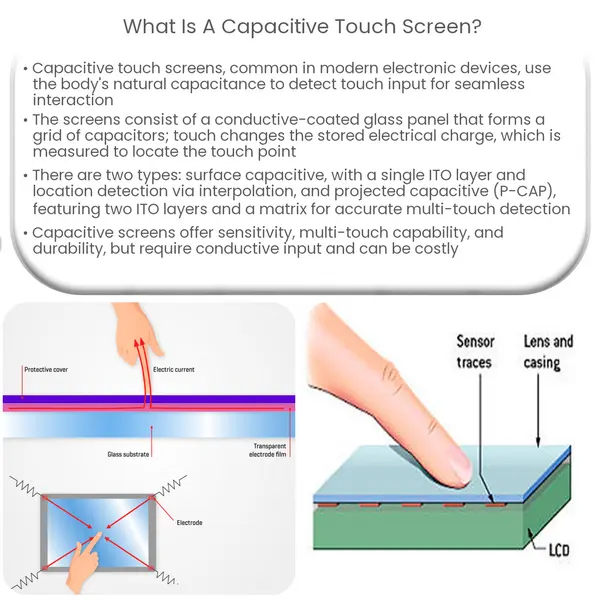

Kapazitive Touchscreens sind eine Art berührungsempfindliches Display, das die elektrischen Eigenschaften des menschlichen Körpers nutzt, um Berührungseingaben zu erkennen. Im Gegensatz zu ihren resistiven Gegenstücken, die auf physikalischen Druck angewiesen sind, können kapazitive Bildschirme die geringste Berührung eines leitfähigen Objekts erkennen, in der Regel eines menschlichen Fingers oder eines speziellen Stifts.

Das Grundprinzip der kapazitiven Touchscreen-Technologie basiert auf dem Konzept der Kapazität, d. h. der Fähigkeit eines Objekts, eine elektrische Ladung zu speichern. Diese Bildschirme bestehen aus einer Schicht aus Glas oder transparentem Kunststoff, die mit einer dünnen Schicht aus elektrisch leitfähigem Material, in der Regel Indiumzinnoxid (ITO), beschichtet ist. Diese leitfähige Schicht wird geätzt, um ein Gitter aus winzigen Elektroden zu bilden, von denen jede kleiner als ein menschliches Haar ist.

Wenn der Bildschirm eingeschaltet wird, wird eine kleine elektrische Ladung an dieses Gitter angelegt, wodurch ein gleichmäßiges elektrostatisches Feld auf der Oberfläche erzeugt wird. Wenn ein leitfähiger Gegenstand, wie z. B. ein Finger, mit dem Bildschirm in Berührung kommt, unterbricht er dieses elektrostatische Feld. Der Touchscreen-Controller erkennt dann diese Kapazitätsänderung und berechnet die genaue Position der Berührung basierend auf den von den betroffenen Elektroden empfangenen Signalen.

Arten von kapazitiven Touchscreens

Es gibt zwei Haupttypen von kapazitiven Touchscreen-Technologien: oberflächenkapazitiv und projiziert kapazitiv (P-Cap).

1. Kapazitive Oberflächen-Touchscreens Kapazitive

Oberflächen-Touchscreens bestehen aus einer gleichmäßig leitfähigen Beschichtung, die auf eine Seite einer Glasscheibe aufgebracht wird. Elektroden an den Rändern der Platte verteilen eine niedrige Spannung über die leitende Schicht und erzeugen so ein gleichmäßiges elektrostatisches Feld. Wenn ein Finger die unbeschichtete Seite des Glases berührt, zieht er eine kleine Menge Strom zum Kontaktpunkt. Der Controller misst dann den Anteil des Stroms, der aus jeder Ecke fließt, um die Berührungsposition zu bestimmen.

2. Projizierte kapazitive (P-Cap) Touchscreens

Projizierte kapazitive Touchscreens sind fortschrittlicher und in modernen Geräten weit verbreitet. Sie verwenden ein Raster aus Reihen und Spalten aus leitfähigem Material, typischerweise ITO, um an jedem Schnittpunkt Kondensatoren zu bilden. Dieses Gitter wird auf eine oder mehrere Schichten Glas oder Folie geätzt und dann mit einer schützenden Glasauflage laminiert.

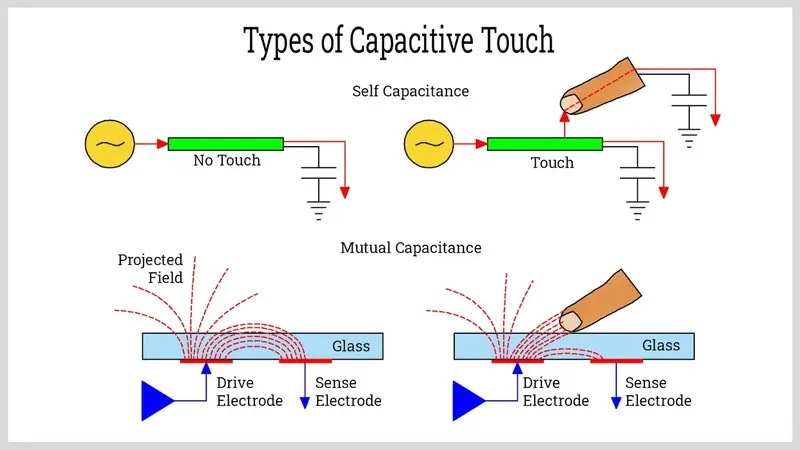

P-Cap-Bildschirme können weiter in zwei Unterkategorien unterteilt werden:

a) Selbstkapazität

Bei selbstkapazitiven Systemen fungiert jede Reihe und Spalte im Gitter als separate Elektrode. Der Controller misst Kapazitätsänderungen an jeder einzelnen Elektrode, um Berührungspunkte zu bestimmen.

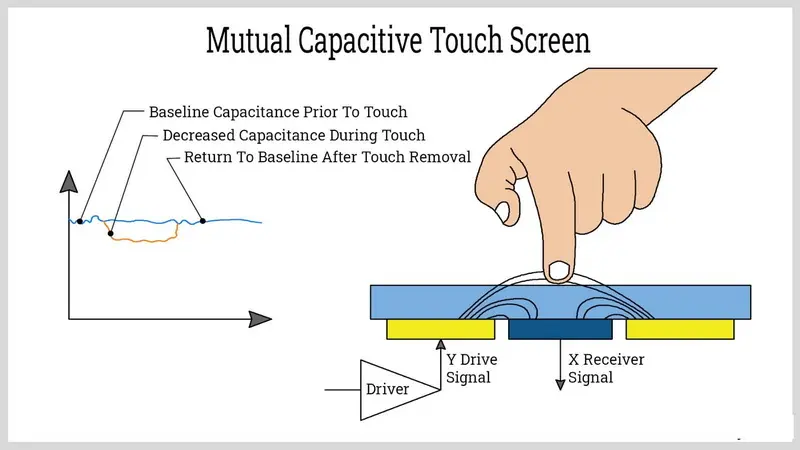

b) Gegenseitige Kapazität

Gegenseitige Kapazitätssysteme messen Kapazitätsänderungen zwischen sich überschneidenden Zeilen und Spalten. Dies ermöglicht eine präzisere Multi-Touch-Erkennung und ist die Technologie, die in den meisten modernen Smartphones und Tablets zum Einsatz kommt.

Funktionsweise kapazitiver Touchscreens

Um die Funktionsweise eines kapazitiven Touchscreens zu verstehen, lassen Sie uns den Prozess Schritt für Schritt aufschlüsseln:

1. Erzeugung elektrostatischer Felder: Beim Einschalten legt der Touchscreen-Controller eine kleine Spannung an die leitende Schicht an, wodurch ein gleichmäßiges elektrostatisches Feld über die Oberfläche des Bildschirms erzeugt wird.

2. Berührungserkennung: Wenn ein leitfähiges Objekt, wie z. B. ein Finger, den Bildschirm berührt, verändert es das elektrostatische Feld an dieser Stelle. Dies liegt daran, dass der menschliche Körper als elektrischer Leiter fungiert und sich effektiv mit den Kondensatoren des Bildschirms koppelt.

3. Kapazitätsänderung: Die Berührung bewirkt eine Abnahme der gegenseitigen Kapazität zwischen den Reihen- und Säulenelektroden am Kontaktpunkt. In selbstkapazitiven Systemen erhöht es die Kapazität der einzelnen Elektrode.

4. Signalverarbeitung: Der Touchscreen-Controller überwacht kontinuierlich diese Kapazitätsänderungen über das gesamte Netz.

5. Positionsberechnung: Mit ausgeklügelten Algorithmen berechnet die Steuerung die genaue Position der Berührung basierend auf der Größe und dem Ort der Kapazitätsänderungen.

6. Multi-Touch-Erkennung: In Systemen mit gegenseitiger Kapazität kann der Controller mehrere Berührungspunkte gleichzeitig erkennen, indem er Änderungen an verschiedenen Kreuzungen des Gitters misst.

7. Eingabeübersetzung: Die berechneten Berührungspositionen werden dann in Befehle oder Aktionen innerhalb des Betriebssystems oder der Anwendung des Geräts übersetzt.

Vorteile von kapazitiven Touchscreens

Kapazitive Touchscreens bieten mehrere Vorteile gegenüber anderen Touch-Technologien:

1. Hohe Empfindlichkeit: Sie können selbst die leichteste Berührung erkennen und bieten eine reaktionsschnelle und intuitive Benutzererfahrung.

2. Multi-Touch-Fähigkeit: Die meisten kapazitiven Bildschirme unterstützen Multi-Touch-Gesten, die Pinch-to-Zoom, Drehung und andere komplexe Interaktionen ermöglichen.

3. Klarheit und Helligkeit: Das Fehlen zusätzlicher Schichten (wie bei resistiven Bildschirmen) führt zu einer besseren Lichtdurchlässigkeit und bietet klarere und hellere Displays.

4. Haltbarkeit: Da es keine beweglichen Teile gibt, sind kapazitive Bildschirme langlebiger und haben im Vergleich zu resistiven Touchscreens eine längere Lebensdauer.

5. Genauigkeit: Sie bieten eine präzise Berührungserkennung und sind damit ideal für Anwendungen, die eine Feinsteuerung erfordern.

6. Einfache Wartung: Die glatte Glasoberfläche ist leicht zu reinigen und resistent gegen Staub und Wasser, wodurch sie für verschiedene Umgebungen geeignet ist.

Anwendungen von kapazitiven Touchscreens Die

kapazitive Touchscreen-Technologie hat ihren Weg in zahlreiche Anwendungen in verschiedenen Branchen gefunden:

1. Unterhaltungselektronik: Smartphones, Tablets, Laptops und Smartwatches verwenden in großem Umfang kapazitive Touchscreens für ihre Benutzeroberflächen.

2. Automobilindustrie: Moderne Fahrzeuge integrieren kapazitive Touchscreens in ihre Infotainmentsysteme und Bedienfelder.

3. Industrielle und medizinische Geräte: Viele Industriemaschinen und medizinische Geräte verfügen heute über kapazitive Touch-Schnittstellen für eine verbesserte Benutzerfreundlichkeit und Hygiene.

4. Einzelhandel und Gastgewerbe: Selbstbedienungskioske, Point-of-Sale-Systeme und interaktive Displays in Geschäften und Restaurants verwenden häufig kapazitive Touch-Technologie.

5. Gaming: Arcade-Automaten und Handheld-Spielgeräte profitieren von der Reaktionsfähigkeit und Langlebigkeit kapazitiver Bildschirme.

6. Bildung: Interaktive Whiteboards und Bildungstablets verwenden kapazitive Touchscreens, um die Lernerfahrung zu verbessern.

Einschränkungen und Überlegungen

Kapazitive Touchscreens bieten zwar zahlreiche Vorteile, haben aber auch einige Einschränkungen:

1. Konduktiver Eingang erforderlich: Sie funktionieren nur mit leitfähigen Objekten, was bedeutet, dass sie nicht mit normalen Handschuhen oder nicht leitenden Stiften bedient werden können.

2. Empfindlichkeit gegenüber Interferenzen: Elektromagnetische Interferenzen können die Leistung von kapazitiven Bildschirmen in einigen Umgebungen beeinträchtigen.

3. Kosten: Kapazitive Touchscreens sind in der Regel teurer in der Herstellung als resistive Bildschirme, obwohl die Preise mit der weit verbreiteten Einführung gesunken sind.

4. Feuchtigkeitsempfindlichkeit: Wassertropfen oder hohe Luftfeuchtigkeit können manchmal die Berührungserkennung beeinträchtigen, obwohl viele moderne Bildschirme eine verbesserte Wasserbeständigkeit aufweisen.

Zukünftige Entwicklungen in der kapazitiven Touch-Technologie

Der Bereich der kapazitiven Touchscreen-Technologie entwickelt sich weiter, wobei sich die laufende Forschung und Entwicklung auf mehrere Schlüsselbereiche konzentriert:

1. Verbesserte Empfindlichkeit und Genauigkeit: Die Hersteller arbeiten an der Verbesserung der Berührungserkennungsalgorithmen und des Sensordesigns, um noch präzisere und reaktionsschnellere Interaktionen zu ermöglichen.

2. Flexible und gebogene Displays: Fortschritte in der flexiblen Elektronik ebnen den Weg für kapazitive Touchscreens, die gebogen, gefaltet oder gebogen werden können, ohne an Funktionalität zu verlieren.

3. Integration mit anderen Technologien: Forscher erforschen Möglichkeiten, kapazitive Berührung mit anderen Sensortechnologien wie Kraftmessung und haptischem Feedback zu kombinieren, um ein immersiveres Benutzererlebnis zu schaffen.

4. Verbesserte Haltbarkeit: Die Entwicklung neuer Materialien und Herstellungstechniken zielt darauf ab, kapazitive Bildschirme widerstandsfähiger gegen Kratzer, Stöße und extreme Umweltbedingungen zu machen.

5. Erweiterte Eingabemethoden: Zukünftige kapazitive Bildschirme unterstützen möglicherweise eine breitere Palette von Eingabemethoden, einschließlich Hover-Erkennung und verbesserter Stiftkompatibilität.

Fazit

Die kapazitive Touchscreen-Technologie hat die Art und Weise, wie wir mit digitalen Geräten interagieren, revolutioniert und bietet intuitive, reaktionsschnelle und langlebige Schnittstellen für eine Vielzahl von Anwendungen. Da wir uns in unserem täglichen Leben immer stärker auf berührungsbasierte Interaktionen verlassen, wird es immer wichtiger, die Prinzipien und Fähigkeiten dieser Technologie zu verstehen.

Vom Grundkonzept der Kapazität bis hin zu den komplizierten Funktionsweisen projizierter kapazitiver Systeme bietet dieser Artikel einen umfassenden Überblick über die kapazitive Touchscreen-Technologie. Im Zuge der fortschreitenden Forschung und Entwicklung in diesem Bereich können wir in den kommenden Jahren mit noch mehr innovativen Anwendungen und Verbesserungen rechnen, die die Rolle kapazitiver Touchscreens in unserer Technologielandschaft weiter festigen.

Häufig gestellte Fragen

Q1. Was ist der Hauptunterschied zwischen kapazitiven und resistiven Touchscreens?

Antwort: Der Hauptunterschied liegt in der Nachweismethode. Kapazitive Touchscreens erkennen Änderungen der elektrischen Kapazität, die durch ein leitfähiges Objekt (wie einen Finger) verursacht werden, das den Bildschirm berührt, während resistive Touchscreens auf physikalischen Druck angewiesen sind, um Kontakt zwischen zwei leitfähigen Schichten herzustellen. Kapazitive Bildschirme sind im Allgemeinen empfindlicher, unterstützen Multitouch und bieten eine bessere Klarheit, während resistive Bildschirme mit jedem Objekt betrieben werden können und oft kostengünstiger sind.

Frage 2. Können kapazitive Touchscreens mit Handschuhen verwendet werden?

Antwort: Standardmäßige kapazitive Touchscreens funktionieren nicht mit normalen Handschuhen, da sie eine leitfähige Eingabe erfordern. Einige Handschuhe sind jedoch mit leitfähigen Materialien in den Fingerspitzen ausgestattet, um mit kapazitiven Bildschirmen zu arbeiten. Darüber hinaus verfügen einige moderne Geräte über erhöhte Empfindlichkeitseinstellungen, die es ihnen ermöglichen, mit dünnen, nicht leitenden Handschuhen zu arbeiten.

Frage 3. Wie funktionieren kapazitive Stifte?

Antwort: Kapazitive Stifte sind so konzipiert, dass sie die elektrischen Eigenschaften eines menschlichen Fingers nachahmen. Sie haben in der Regel eine leitfähige Spitze aus Materialien wie leitfähigem Gummi oder Gewebe. Wenn der Stift den Bildschirm berührt, bewirkt er eine Veränderung des elektrostatischen Feldes des Bildschirms, ähnlich wie bei einer Fingerberührung, sodass das Gerät die Eingabe erkennen und darauf reagieren kann.

Frage 4. Werden kapazitive Touchscreens durch Wasser oder Feuchtigkeit beeinträchtigt?

Antwort: Ja, kapazitive Touchscreens können durch Wasser oder Feuchtigkeit beeinträchtigt werden. Wassertropfen auf dem Bildschirm können falsche Eingaben verursachen oder die Berührungserkennung beeinträchtigen, da Wasser leitfähig ist. Viele moderne Geräte enthalten jedoch wasserfeste Technologien und Algorithmen, um diese Probleme zu minimieren. Einige können sogar bis zu einem gewissen Grad funktionieren, wenn der Bildschirm nass ist, obwohl die Leistung beeinträchtigt werden kann.

Frage 5. Wie unterstützen kapazitive Touchscreens die Multi-Touch-Funktionalität?

Antwort: Kapazitive Touchscreens unterstützen Multitouch durch ihre gitterartige Struktur aus Sensorelektroden. In Systemen mit gegenseitiger Kapazität kann der Bildschirm Kapazitätsänderungen an mehreren Schnittpunkten des Gitters gleichzeitig erkennen. Der Touchscreen-Controller verarbeitet diese zahlreichen Eingaben und übersetzt sie in Multi-Touch-Gesten, die Aktionen wie Pinch-to-Zoom oder Zwei-Finger-Drehung ermöglichen.
