Was kann man mit dem Raspberry Pi 7 Touchscreen Display von element14 machen?

Das Raspberry Pi 7 Touchscreen Display von Element14 ist ein vielseitiges und leistungsstarkes Zubehör, das die Fähigkeiten des Raspberry Pi Einplatinencomputers deutlich erweitert. In diesem Artikel erfahren Sie, was Sie mit dem Raspberry Pi 7 Touchscreen-Anzeigeelement14 tun können, und beschreiben die Funktionen, technischen Spezifikationen, praktischen Anwendungen, den Einrichtungsprozess und häufig gestellte Fragen, um ein umfassendes Verständnis dieses Geräts zu vermitteln.

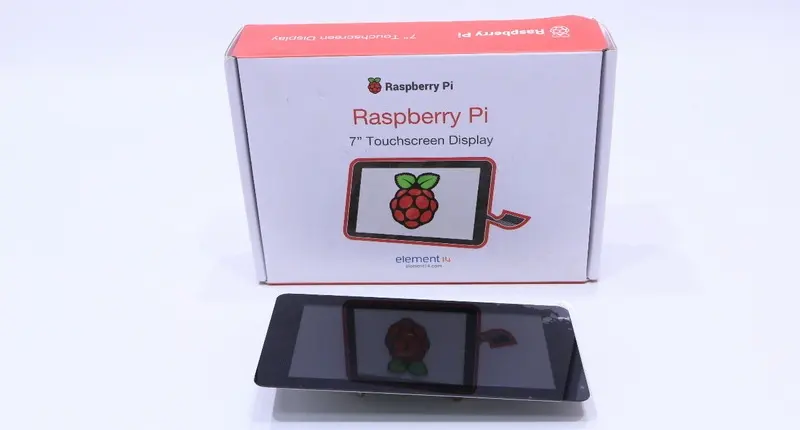

Was ist das Raspberry Pi 7 Touchscreen Display Element14?

Das Raspberry Pi 7 Touchscreen Display Element14 ist ein kapazitives 7-Zoll-Multitouch-Display, das speziell für Raspberry Pi Computer entwickelt wurde. Es verfügt über eine Auflösung von 800 x 480 Pixeln und unterstützt bis zu 10 gleichzeitige Berührungspunkte, was ein reichhaltiges interaktives Erlebnis ermöglicht. Das Display wird über ein Flachbandkabel mit dem Raspberry Pi über den DSI-Anschluss (Display Serial Interface) verbunden und über die GPIO-Pins des Pi mit Strom versorgt, was die Verkabelung vereinfacht und Unordnung reduziert. Es enthält eine Adapterplatine, die die Strom- und Signalumwandlung verwaltet und einen reibungslosen Betrieb und die Integration in das Raspberry Pi-Ökosystem gewährleistet.

Hauptmerkmale des Raspberry Pi 7 Touchscreen Display Element14

- Kapazitiver 7-Zoll-Multi-Touchscreen mit Unterstützung für bis zu 10 Finger, der komplexe Gesten wie Pinch, Zoom und Swipe ermöglicht.

- Eine Auflösung von 800 x 480 Pixeln bietet eine klare und gestochen scharfe Grafik, die für eine Vielzahl von Anwendungen geeignet ist.

- Kompakte Abmessungen (ca. 194 mm x 110 mm x 20 mm einschließlich Montagematerial), Dadurch ist es tragbar und einfach zu integrieren.

- Einfache Konnektivität über ein DSI-Flachbandkabel und Stromversorgung über GPIO-Pins, sodass nur zwei Verbindungen zum Raspberry Pi erforderlich sind.

- Native Treiberunterstützung im neuesten Raspberry Pi OS, einschließlich einer Bildschirmtastatur, die externe Eingabegeräte überflüssig macht.

- Weite Betrachtungswinkel und 24-Bit-Farbtiefe sorgen für eine lebendige und konsistente Bildqualität aus mehreren Perspektiven.

- Geringer Stromverbrauch von ca. 350-390 mA bei 5 V, ideal für batteriebetriebene oder tragbare Projekte.

Was kann man mit dem Raspberry Pi 7 Touchscreen Display Element14 machen?

Erstellen Sie tragbare Tablets und Mediaplayer

Durch die Kombination des Raspberry Pi mit dem 7-Zoll-Touchscreen-Display können Sie benutzerdefinierte tragbare Tablets oder Mediaplayer erstellen. Die Touchscreen-Oberfläche ermöglicht eine intuitive Steuerung der Medienwiedergabe, des Surfens und der App-Interaktion, ohne dass eine Tastatur oder Maus erforderlich ist. Dieses Setup eignet sich perfekt für Unterhaltung unterwegs oder benutzerdefinierte Digital Signage.

Entwicklung von Hausautomations- und IoT-Schnittstellen

Das Touchscreen-Display ermöglicht die Erstellung interaktiver Heimautomatisierungspanels oder IoT-Geräte (Internet of Things). Sie können benutzerdefinierte grafische Benutzeroberflächen (GUIs) entwerfen, um Beleuchtung, Temperatur, Sicherheitskameras und andere Smart-Home-Komponenten direkt über das Display zu steuern. Python und andere Programmiersprachen, die von Raspberry Pi unterstützt werden, machen es einfach, diese Anwendungen zu entwickeln.

Erstellen von Bildungstools und interaktiven Lerngeräten

Lehrkräfte und Schüler können das Touchscreen-Display nutzen, um interaktive Lerntools zu erstellen. Die direkte Touch-Oberfläche verbessert die Interaktion mit Lernsoftware, Programmierumgebungen und interaktiven Tutorials. Die Kompatibilität des Displays mit beliebten Raspberry Pi-Bildungsprogrammen macht es zu einer wertvollen Ressource für den Unterricht und das Selbstlernen.

Entwerfen von Embedded-Systemen und Bedienfeldern

Das Touchscreen-Anzeigeelement Raspberry Pi 714 eignet sich ideal für Embedded-Systeme wie Kioske, Bedienfelder und Informations-Dashboards. Die kompakte Größe und die integrierte Touch-Funktionalität ermöglichen es Entwicklern, schlanke All-in-One-Geräte mit benutzerfreundlichen Oberflächen für den industriellen, gewerblichen oder persönlichen Gebrauch zu bauen.

Erstellen Sie Retro-Spielkonsolen mit Touch-Steuerung

Retro-Gaming-Enthusiasten können den Touchscreen verwenden, um benutzerdefinierte Spielkonsolen mit berührungsempfindlichen Menüs und Steuerelementen zu erstellen. Die Reaktionsfähigkeit und Multi-Touch-Unterstützung des Displays ermöglichen kreative Eingabemethoden, die über herkömmliche Controller hinausgehen.

Technischer Überblick über das Raspberry Pi 7 Touchscreen Display Element14

Hardware-Spezifikationen

- Displaygröße: 7 Zoll Diagonale

- Auflösung: 800 x 480 Pixel

- Aktive Anzeigefläche: Ca. 155 mm x 86 mm

- Touch-Technologie: Kapazitiver Multi-Touch-Prozess, der bis zu 10 Finger unterstützt

- Farbtiefe: 24-Bit True Color

- Betrachtungswinkel: Weitwinkel, geeignet für die Anzeige

durch mehrere Benutzer- Schnittstelle: DSI-Flachbandkabel für den Datenanschluss

- Stromversorgung: 5 V über GPIO-Pins des Raspberry Pi

- Mitgelieferte Komponenten: Touchscreen-Display, Adapterplatine, DSI-Flachbandkabel, Abstandshalter und Schrauben

Software- und Treiberunterstützung

Das Raspberry Pi OS enthält native Treiber für das 7-Zoll-Touchscreen-Displayelement14, die eine Plug-and-Play-Funktionalität gewährleisten. Die Treiber unterstützen Multi-Touch-Gesten und eine Bildschirmtastatur und ermöglichen so einen vollständigen Betrieb ohne externe Peripheriegeräte. Für das Display ist die neueste Raspberry Pi OS-Version erforderlich, um eine optimale Leistung und Kompatibilität zu gewährleisten.

Praktische Vorteile der Verwendung des Raspberry Pi 7 Touchscreen Display Element14

Reduzierte Abhängigkeit

von PeripheriegerätenDurch die integrierte Touch-Eingabe und eine Bildschirmtastatur entfallen externe Tastaturen und Mäuse, was die Projekteinrichtung vereinfacht und die Portabilität verbessert.

Verbesserte Projektästhetik und Benutzerfreundlichkeit

Das Display verwandelt den Raspberry Pi von einer blanken Platine in ein ausgefeiltes, benutzerfreundliches Gerät, das sich für Demonstrationen, Konsumgüter oder Bildungstools eignet.

Anpassbar und erweiterbar

Entwickler können benutzerdefinierte GUIs und interaktive Anwendungen mit Python und anderen unterstützten Sprachen erstellen und so das Touchscreen-Erlebnis an spezifische Projektanforderungen anpassen.

Energieeffizienz

Durch

den geringen Stromverbrauch eignet sich das Display für batteriebetriebene oder mobile Projekte, wodurch die Betriebszeit verlängert und die Energiekosten gesenkt werden.

So richten Sie das Raspberry Pi 7 Touchscreen-Display-Element ein14

Schritt 1: Bereiten Sie Ihren Raspberry Pi

vor

Stellen Sie sicher, dass auf Ihrem Raspberry Pi das neueste Raspberry Pi Betriebssystem ausgeführt wird. Aktualisieren Sie die Systempakete, um Kompatibilitätsprobleme zu vermeiden.

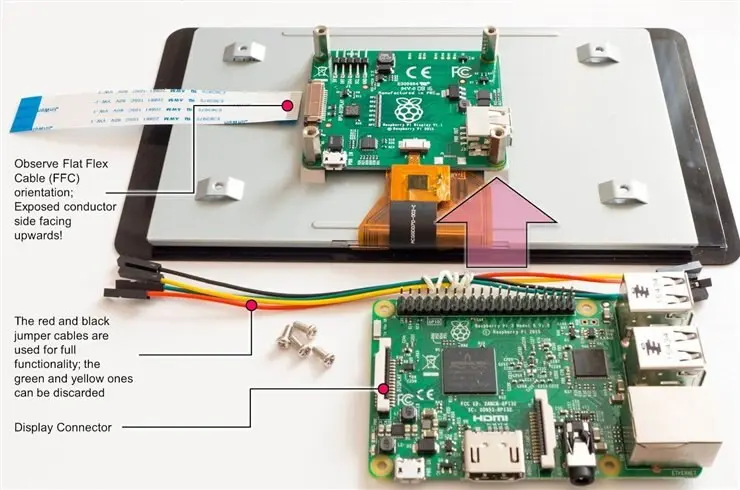

Schritt 2: Schließen Sie die Hardware an

Schließen Sie das DSI-Flachbandkabel vom Touchscreen-Display an den DSI-Anschluss des Raspberry Pi an. Verbinden Sie die Stromversorgung von den GPIO-Pins des Raspberry Pi mit der Adapterplatine auf dem Display. Befestigen Sie das Display und den Raspberry Pi mit den mitgelieferten Abstandshaltern und Schrauben.

Schritt 3: Software konfigurieren

Booten Sie den Raspberry Pi. Das Betriebssystem sollte den Touchscreen automatisch erkennen. Aktivieren Sie die Bildschirmtastatur für die Bedienung ohne Tastatur. Kalibrieren Sie bei Bedarf den Touchscreen (die meisten Geräte sind vorkalibriert).

Schritt 4: Entwickeln Sie berührungsempfindliche Anwendungen

Verwenden Sie Python oder andere unterstützte Programmiersprachen, um benutzerdefinierte Anwendungen zu erstellen, die die Fähigkeiten des Touchscreens nutzen.

Fazit

Das Raspberry Pi 7 Touchscreen-Displayelement14 ist ein transformatives Zubehör, das die Raspberry Pi-Plattform durch Hinzufügen einer lebendigen, reaktionsschnellen und benutzerfreundlichen Touch-Oberfläche aufwertet. Durch die nahtlose Hardwareintegration, die robuste Softwareunterstützung und die vielseitigen Anwendungen eignet es sich für eine Vielzahl von Projekten, von tragbaren Tablets und IoT-Geräten bis hin zu Bildungstools und eingebetteten Systemen. Der geringe Stromverbrauch und der kompakte Formfaktor des Displays machen es für mobile und batteriebetriebene Projekte noch attraktiver. Egal, ob Sie ein Bastler, Pädagoge oder professioneller Entwickler sind, das Raspberry Pi 7 Touchscreen-Display-Element14 bietet ein leistungsstarkes Werkzeug zum Erstellen interaktiver, benutzerfreundlicher und optisch ansprechender Raspberry Pi-Projekte.

FAQ

1. Welche Raspberry Pi-Modelle sind mit dem Raspberry Pi 7 Touchscreen-Displayelement14 kompatibel?

Das Display ist kompatibel mit den Raspberry Pi-Modellen 2, 3, 4 und 5. Er ist nicht mit Raspberry Pi Zero, Zero 2 W oder Pi 400 kompatibel, da diese Modelle keinen DSI-Anschluss haben.

2. Unterstützt der 7-Zoll-Touchscreen Multi-Touch-Gesten?

Ja, der Touchscreen unterstützt echtes kapazitives Multi-Touch mit bis zu 10 gleichzeitigen Berührungspunkten, was Gesten wie Pinch, Zoom und Wischen ermöglicht.

3. Wie wird der Touchscreen mit Strom versorgt?

Das Touchscreen-Display wird über die GPIO-Pins des Raspberry Pi mit Strom versorgt und erfordert keine separate Stromversorgung. Die mitgelieferte Adapterplatine verwaltet die Stromverteilung effizient.

4. Ist zusätzliche Software erforderlich, um den Touchscreen zu verwenden?

Wenn Sie das neueste Raspberry Pi OS verwenden, das native Treiber und eine Bildschirmtastatur für volle Touchscreen-Funktionalität enthält, ist keine zusätzliche Software erforderlich.

5. Kann ich den Touchscreen für tragbare oder batteriebetriebene Projekte verwenden?

Ja, das Display ist energieeffizient und verbraucht ca. 350-390 mA bei 5 V, wodurch es für tragbare und batteriebetriebene Anwendungen mit entsprechender Energieverwaltung geeignet ist.
