Was sind die wichtigsten Spezifikationen, auf die Sie im Datenblatt eines TFT-LCD-Displays achten sollten?

Einführung in die TFT-LCD-Technologie

Die Dünnfilm-Transistor-Flüssigkristallanzeige-Technologie (TFT-LCD) hat die Welt der visuellen Schnittstellen revolutioniert und bietet lebendige Farben, hohe Auflösung und hervorragende Leistung in einer Vielzahl von Anwendungen. Von Smartphones und Tablets über Automobildisplays bis hin zu industriellen Bedienfeldern sind TFT-LCDs zu einem festen Bestandteil unseres täglichen Lebens geworden. Dieser umfassende Leitfaden befasst sich mit den Feinheiten der TFT-LCD-Technologie und untersucht ihre Spezifikationen, Komponenten und vielfältigen Anwendungen.

TFT-LCD-Spezifikationen verstehen

Bei der Arbeit mit TFT-LCD-Displays ist es wichtig, die wichtigsten Spezifikationen zu verstehen, die ihre Leistung und Fähigkeiten definieren. Diese Spezifikationen sind in der Regel im Produktdatenblatt aufgeführt, das als umfassende Referenz für Ingenieure, Designer und Entwickler dient.

Display-Auflösung

Eine der wichtigsten Spezifikationen eines TFT-LCD ist seine Auflösung. Dies bezieht sich auf die Anzahl der Pixel, aus denen die Anzeige besteht, die in der Regel als Breite x Höhe ausgedrückt wird. Zu den gängigen Auflösungen gehören:

- QVGA (Quarter VGA): 320 x 240 Pixel

- VGA (Video Graphics Array): 640 x 480 Pixel

- WVGA (Wide VGA): 800 x 480 Pixel

- HD (High Definition): 1280 x 720 Pixel

- Full HD: 1920 x 1080 Pixel

Höhere Auflösungen führen in der Regel zu schärferen Bildern und detailreicheren Darstellungen, benötigen aber auch mehr Rechenleistung und können mehr Energie verbrauchen.

Die Farbtiefe, auch Bittiefe genannt, bestimmt die Anzahl der Farben, die ein Display erzeugen kann. TFT-LCDs bieten in der Regel:

- 16-Bit-Farbe (65.536 Farben)

- 18-Bit-Farbe (262.144 Farben)

- 24-Bit-Farbe (16,7 Millionen Farben)

Eine höhere Farbtiefe ermöglicht eine lebendigere und genauere Farbwiedergabe, was besonders bei Anwendungen wie Grafikdesign, Fotografie und Videowiedergabe wichtig ist.

Die Betrachtungswinkelspezifikation gibt den maximalen Winkel an, aus dem das Display bei gleichbleibend akzeptabler Bildqualität betrachtet werden kann. Dies ist besonders wichtig für Geräte, die aus verschiedenen Positionen betrachtet werden können, wie z. B. öffentliche Informationsdisplays oder Armaturenbretter in der Automobilindustrie. Fortschrittliche TFT-LCD-Technologien wie In-Plane Switching (IPS) und Vertical Alignment (VA) bieten im Vergleich zu herkömmlichen Twisted Nematic (TN)-Displays größere Betrachtungswinkel.

Helligkeit und Kontrastverhältnis

Die Helligkeit, gemessen in Nits oder cd/m², bestimmt, wie gut das Display bei verschiedenen Lichtverhältnissen sichtbar ist. Höhere Helligkeitsstufen sind für im Freien sichtbare Displays unerlässlich. Das Kontrastverhältnis hingegen stellt die Differenz zwischen dem hellsten Weiß und dem dunkelsten Schwarz dar, die das Display erzeugen kann. Ein höheres Kontrastverhältnis führt zu lebendigeren Bildern mit besserer Tiefenwahrnehmung.

Schlüsselkomponenten von TFT-LCD-Displays

Um die Komplexität der TFT-LCD-Technologie vollständig zu verstehen, ist es wichtig, ihre Schlüsselkomponenten und ihre Funktionen zu verstehen.

LCD-Treiber-IC

Der integrierte LCD-Treiber-Schaltkreis (IC) ist das Gehirn des Displays, das für die Steuerung der einzelnen Pixel und die Verwaltung des gesamten Anzeigebetriebs verantwortlich ist. Zu den gängigen LCD-Treiber-ICs gehören der ILI9341, HX8357 und ST7789, jeder mit seinen eigenen Funktionen und Fähigkeiten. Der Treiber-IC kommuniziert mit dem Host-System über verschiedene Schnittstellenprotokolle, wie z. B. SPI, I2C oder parallele Schnittstellen.

TFT-Panel

Das TFT-Panel ist die Kernkomponente des Displays und besteht aus mehreren Schichten:

1. Polarisationsfolie

2. Glassubstrat mit Farbfiltern

3. Flüssigkristallschicht

4. TFT-Array

5. Jedes

Pixel im TFT-Array enthält drei Subpixel (Rot, Grün und Blau), die individuell gesteuert werden können, um eine breite Palette von Farben zu erzeugen.

Optionen für die

Hintergrundbeleuchtung

Die Hintergrundbeleuchtung sorgt für die Beleuchtung des LCD-Panels, sodass das Display sichtbar ist. Zu den gängigen Technologien für die Hintergrundbeleuchtung gehören:

- LED (Light Emitting Diode): Bietet hohe Effizienz und lange Lebensdauer

- CCFL (Kaltkathoden-Leuchtstofflampe): Bietet eine gleichmäßige Beleuchtung, ist aber weniger energieeffizient

- OLED (Organic Light Emitting Diode): Macht eine separate Hintergrundbeleuchtung überflüssig und bietet einen besseren Kontrast und eine bessere Energieeffizienz

Touchscreen-Technologie

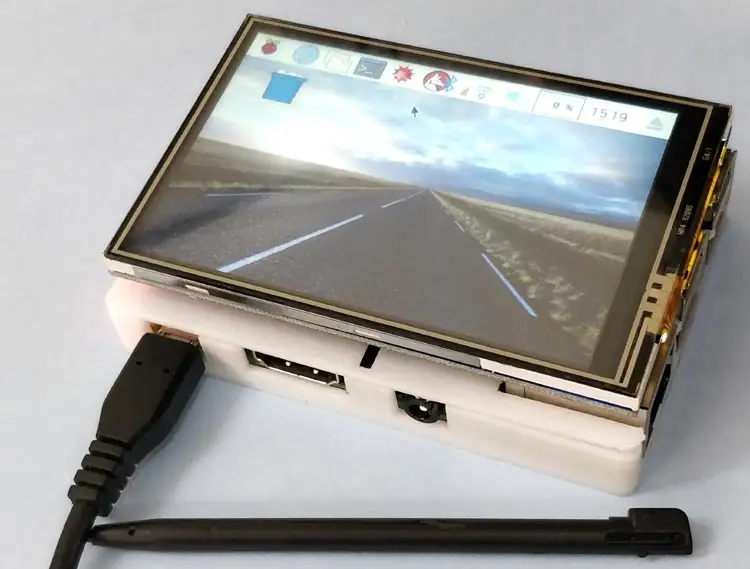

Viele moderne TFT-LCD-Displays verfügen über Touchscreen-Funktionen, die eine Benutzerinteraktion ermöglichen. Die beiden Haupttypen von Touchscreen-Technologien sind:

1. Resistiv: Verwendet druckempfindliche Schichten und funktioniert mit jedem Eingabegerät

2. Kapazitiv: Bietet eine bessere Empfindlichkeit und Multi-Touch-Fähigkeiten, erfordert jedoch einen leitfähigen Eingang (wie einen Finger)

Display-Schnittstellenprotokolle

TFT-LCD-Module kommunizieren mit Host-Systemen über verschiedene Schnittstellenprotokolle, von denen jedes seine eigenen Vorteile und Einschränkungen hat.

SPI (Serial Peripheral Interface)

SPI ist aufgrund seiner Einfachheit und geringen Pin-Anzahl eine beliebte Wahl für kleinere Displays. Es bietet eine gute Leistung für die meisten Anwendungen und wird von Mikrocontrollern und Einplatinencomputern weitgehend unterstützt.

Parallele Schnittstelle

Parallele Schnittstellen, wie z. B. die Serien 8080 und 6800, bieten im Vergleich zu SPI höhere Datenübertragungsraten. Dadurch eignen sie sich für größere Displays oder Anwendungen, die schnellere Bildwiederholraten erfordern. Sie benötigen jedoch mehr GPIO-Pins auf dem Host-System.

MIPI DSI (Display Serial Interface)

MIPI DSI ist eine serielle Hochgeschwindigkeitsschnittstelle, die speziell für mobile Geräte entwickelt wurde. Es bietet eine hervorragende Leistung und Energieeffizienz und ist damit ideal für Smartphones, Tablets und andere tragbare Geräte mit hochauflösenden Displays.

LVDS (Low-Voltage Differential Signaling)

LVDS wird häufig in größeren Displays wie Computermonitoren und Fernsehern verwendet. Es ermöglicht eine Hochgeschwindigkeits-Datenübertragung über größere Entfernungen bei gleichzeitiger Minimierung elektromagnetischer Störungen.

Anwendungen von TFT-LCD-Displays

Die Vielseitigkeit und Leistung der TFT-LCD-Technologie haben dazu geführt, dass sie in einer Vielzahl von Anwendungen in verschiedenen Branchen eingesetzt wird.

TFT-LCDs der Unterhaltungselektronik sind in der Unterhaltungselektronik allgegenwärtig, darunter:

- Smartphones und Tablets

- Laptops und Computermonitore

- Digitalkameras und Camcorder

- Smart-Home-Geräte und -Geräte

Diese Anwendungen profitieren von der hohen Farbgenauigkeit, den weiten Betrachtungswinkeln und den Touchscreen-Funktionen moderner TFT-LCD-Displays.

Die

Automobilindustrie hat die TFT-LCD-Technologie für verschiedene Displays im Fahrzeug eingeführt, wie z. B.:

- Kombiinstrumente

- Infotainmentsysteme

- Heads-up-Displays (HUDs)

- Rückfahrkamera-Displays

TFT-LCDs in Automobilqualität sind so konzipiert, dass sie extremen Temperaturen, Vibrationen und unterschiedlichen Lichtverhältnissen standhalten und eine zuverlässige Leistung in anspruchsvollen Umgebungen gewährleisten.

TFT-LCD-Displays für industrielle und medizinische Geräte spielen eine entscheidende Rolle in industriellen und medizinischen Anwendungen, darunter:

- Mensch-Maschine-Schnittstellen (HMIs) für industrielle Steuerungssysteme

- Medizinische Bildgebungsgeräte und Patientenmonitore

- Test- und Messgeräte

- Point-of-Sale-Terminals (POS)

Diese Anwendungen erfordern oft robuste Displays mit hoher Zuverlässigkeit, großen Betriebstemperaturbereichen und langen Produktlebenszyklen.

Tragbare Geräte

Die Entwicklung kleiner, energieeffizienter TFT-LCD-Module hat ihre Integration in tragbare Geräte ermöglicht, wie z. B.:

- Smartwatches

- Fitness-Tracker

- Augmented Reality (AR)-Brillen

- Medizinische Wearables

Diese Anwendungen erfordern kompakte Displays mit geringem Stromverbrauch und guter Sichtbarkeit im Freien.

Zukünftige Trends in der TFT-LCD-Technologie

Da sich die Display-Technologie ständig weiterentwickelt, prägen mehrere Trends die Zukunft von TFT-LCD-Displays:

1. Höhere Auflösungen und Pixeldichten

2. Verbesserter Farbraum und HDR-Funktionen (High Dynamic Range)

3. Flexible und faltbare Displays

4. Integration fortschrittlicher Touch- und haptischer Feedback-Technologien

5. Verbesserte Energieeffizienz und reduzierter Stromverbrauch

Diese Fortschritte werden die Fähigkeiten und Anwendungen von TFT-LCD-Displays weiter erweitern und ihre Relevanz in der sich ständig verändernden Welt der visuellen Schnittstellen sicherstellen.

Fazit Die TFT-LCD-Technologie

hat seit ihrer Einführung einen langen Weg zurückgelegt und bietet ein perfektes Gleichgewicht zwischen Leistung, Effizienz und Kosteneffizienz für eine Vielzahl von Anwendungen. Durch das Verständnis der wichtigsten Spezifikationen, Komponenten und Schnittstellenprotokolle von TFT-LCD-Displays können Entwickler und Ingenieure fundierte Entscheidungen bei der Auswahl und Implementierung dieser vielseitigen Display-Lösungen treffen. Mit dem fortschreitenden technologischen Fortschritt werden TFT-LCDs zweifellos eine entscheidende Rolle bei der Gestaltung der Zukunft visueller Schnittstellen in verschiedenen Branchen spielen.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen TFT LCD und IPS LCD Displays?

A1: TFT (Thin-Film Transistor) LCD ist eine breite Kategorie von Display-Technologie, während IPS (In-Plane Switching) eine spezielle Art von TFT LCD ist. Die Hauptunterschiede sind:

- Betrachtungswinkel: IPS-Displays bieten breitere Betrachtungswinkel mit weniger Farbverzerrung.

- Farbgenauigkeit: IPS-Panels bieten im Allgemeinen eine bessere Farbwiedergabe und -konsistenz.

- Reaktionszeit: Herkömmliche TFT-Displays können schnellere Reaktionszeiten haben, was für Gaming-Anwendungen von Vorteil sein kann.

- Kosten: IPS-Displays sind in der Regel teurer in der Herstellung als Standard-TFT-LCDs.

F2: Wie wähle ich das richtige TFT-LCD-Modul für mein Projekt aus?

A2: Berücksichtigen Sie bei der Auswahl eines TFT-LCD-Moduls die folgenden Faktoren:

1. Displaygröße und -auflösung basierend auf den Anforderungen Ihrer Anwendung

2. Schnittstellenkompatibilität mit Ihrem Host-System (z. B. SPI, parallel, MIPI DSI)

3. Stromverbrauch und Spannungsanforderungen

4. Anforderungen an Betrachtungswinkel und Helligkeit, insbesondere für Außenanwendungen

5. Touchscreen-Funktionalität, falls erforderlich

6. Betriebstemperaturbereich und Umgebungsbedingungen

7. Kosten und Verfügbarkeit des Moduls und seiner Komponenten

F3: Können TFT-LCD-Displays in Außenumgebungen verwendet werden?

A3: Ja, TFT-LCD-Displays können in Außenumgebungen verwendet werden, erfordern jedoch besondere Überlegungen:

- Hohe Helligkeit (in der Regel 1000 cd/m² oder höher), um die Sichtbarkeit bei direkter Sonneneinstrahlung zu gewährleisten

- Optisches Bonden oder Antireflexbeschichtungen zur Reduzierung von Blendung

- Großer Betriebstemperaturbereich, um extremen Wetterbedingungen standzuhalten

- Robuste Konstruktion zum Schutz vor Staub, Feuchtigkeit und physikalischen Einwirkungen

Viele Hersteller bieten spezielle TFT-LCD-Module für den Außenbereich an, die diese Anforderungen erfüllen.

F4: Was sind die Vorteile der Verwendung eines TFT-LCD-Displays gegenüber anderen Display-Technologien?

A4: TFT-LCD-Displays bieten mehrere Vorteile:

1. Wirtschaftlichkeit, insbesondere bei mittelgroßen bis großen Displays

2. Große Auswahl an Größen und Auflösungen verfügbar

3. Geringer Stromverbrauch im Vergleich zu einigen anderen Technologien

4. Gute Farbwiedergabe und Kontrastverhältnisse

5. Ausgereifte Technologie mit etablierten Fertigungsverfahren

6. Vielseitigkeit in Bezug auf Anwendungen und Integrationsoptionen

Sie

können jedoch im Vergleich zu neueren Technologien wie OLED Einschränkungen in Bezug auf Kontrastverhältnis und Reaktionszeit aufweisen.

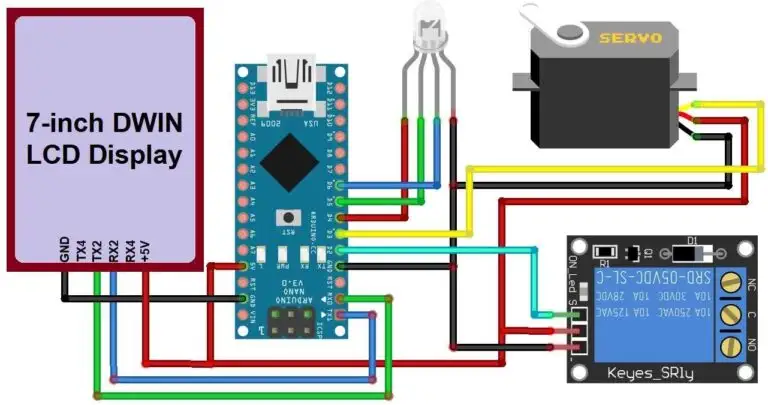

F5: Wie verbinde ich ein TFT-LCD-Display mit einem Mikrocontroller?

A5: Die Verbindung eines TFT-LCD-Displays mit einem Mikrocontroller umfasst in der Regel die folgenden Schritte:

1. Wählen Sie eine kompatible Schnittstelle (z. B. SPI, parallel), die sowohl vom Display als auch vom Mikrocontroller unterstützt wird.

2. Verbinden Sie die entsprechenden Pins zwischen dem Display und dem Mikrocontroller, einschließlich Daten-, Takt-, Chipauswahl- und Steuerleitungen.

3. Konfigurieren Sie die GPIO-Pins und Peripheriegeräte des Mikrocontrollers (z. B. SPI-Modul) nach Bedarf.

4. Initialisieren Sie den Bildschirm mit den im Datenblatt des Bildschirms angegebenen Befehlen.

5. Verwenden Sie eine geeignete Grafikbibliothek oder entwickeln Sie benutzerdefinierte Funktionen, um Pixel, Formen und Text auf dem Display zu zeichnen.

6. Implementieren Sie bei Bedarf Touchscreen-Funktionen mit dem entsprechenden Touch-Controller und Kommunikationsprotokoll.

Viele Mikrocontroller-Plattformen bieten Bibliotheken und Beispiele für gängige TFT-LCD-Module an, die den Integrationsprozess erheblich vereinfachen können.
