Was sind die Best Practices für die Arduino-Touchscreen-Integration?

Einführung in die kapazitive Berührungssensorik von Arduino

Die kapazitiven Berührungssensoren von Arduino haben die Art und Weise, wie wir mit elektronischen Geräten interagieren, revolutioniert. Diese innovativen Komponenten ermöglichen es uns, berührungsempfindliche Schnittstellen zu erstellen, ohne dass physische Tasten oder Schalter erforderlich sind. In diesem umfassenden Leitfaden erkunden wir die Welt der kapazitiven Sensorik mit Arduino, tauchen tief in DIY-Touchscreen-Projekte ein und diskutieren, wie die Berührungsempfindlichkeit für verschiedene Anwendungen optimiert werden kann.

Kapazitive Touch-Technologie verstehen

Die kapazitive Touch-Technologie beruht auf der Fähigkeit des menschlichen Körpers, eine elektrische Ladung zu speichern. Wenn sich ein Finger einem kapazitiven Sensor nähert oder ihn berührt, ändert er das lokale elektrostatische Feld, das vom Arduino erfasst und gemessen werden kann. Dieses Prinzip ermöglicht die Erstellung von berührungslosen Arduino-Steuerelementen und intuitiven Benutzeroberflächen.

So funktioniert kapazitive Sensorik mit Arduino

Arduino-Boards können einfach so programmiert werden, dass sie diese winzigen Kapazitätsänderungen erkennen. Durch die Verwendung der entsprechenden Bibliotheken und des entsprechenden Codes können wir einfache leitfähige Materialien in berührungsempfindliche Oberflächen verwandeln. Diese Vielseitigkeit eröffnet eine Welt voller Möglichkeiten für interaktive Projekte und Schnittstellen für intelligente Geräte.

Erste Schritte mit kapazitiven Arduino-Touch-Projekten

Um mit kapazitiver Berührungssensorik zu experimentieren, benötigen Sie eine Arduino-Platine, einige leitfähige Materialien und einige grundlegende elektronische Komponenten. Lassen Sie uns den Prozess der Einrichtung eines einfachen kapazitiven Arduino-Schalters durchgehen.

Erforderliche Komponenten:

1. Arduino Uno oder kompatibles Board

2. Überbrückungsdrähte

3. Leitfähiges Material (z. B. Aluminiumfolie, Kupferband)

4. Widerstände (1M Ohm)

5. Widerstände LED (optional, für visuelles Feedback)

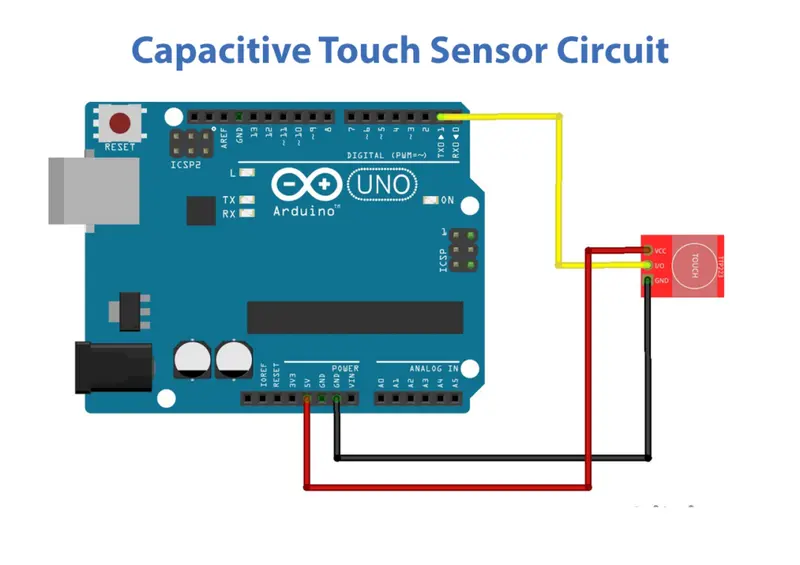

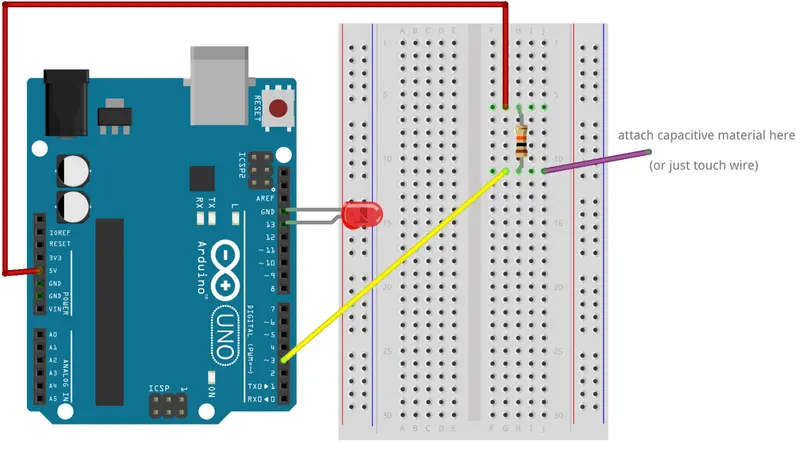

Einrichten des ersten kapazitiven Berührungssensors

1. Verbinden Sie das leitfähige Material mit einem digitalen Pin an Ihrem Arduino.

2. Fügen Sie einen 1-M-Ohm-Widerstand zwischen dem Sensor und der Masse hinzu, um eine Pull-Down-Schaltung zu erstellen.

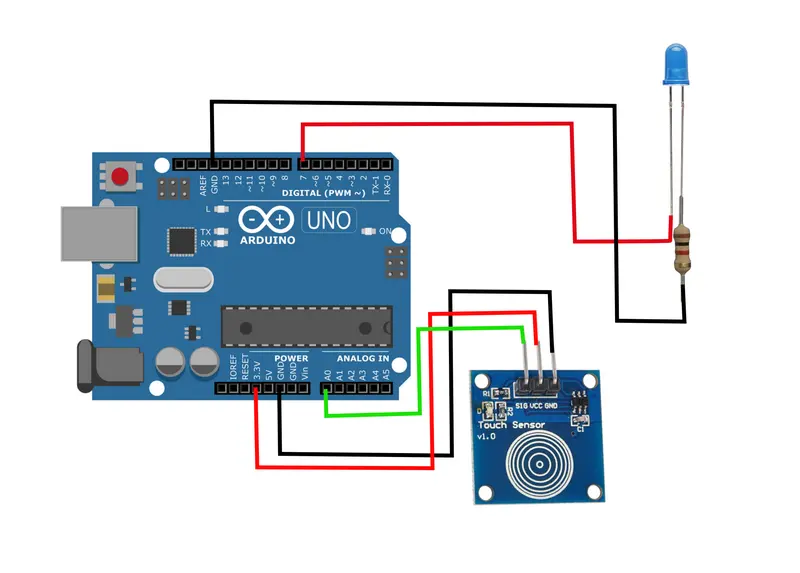

3. Schließen Sie bei Bedarf eine LED an einen anderen digitalen Pin an, um eine visuelle Rückmeldung zu erhalten.

4. Laden Sie den entsprechenden Code mit der kapazitiven Touch-Bibliothek auf Ihren Arduino hoch.

Erweiterte kapazitive Touch-Projekte mit Arduino

Sobald Sie die Grundlagen beherrschen, können Sie zu komplexeren Arduino-Touch-Interface-Projekten übergehen. Schauen wir uns einige spannende Möglichkeiten an:

1. Kapazitives Multi-Touch-Panel

Erstellen Sie ein kapazitives Touchpanel-Arduino-Projekt, indem Sie mehrere Touch-Sensoren in einem Rastermuster anordnen. Dieses Setup kann verwendet werden, um benutzerdefinierte Tastaturen, Gamecontroller oder sogar Musikinstrumente zu erstellen.

2. Gestenerkennung

Durch die Verwendung einer Reihe von kapazitiven Sensoren können Sie die Gestenerkennung in Ihren Projekten implementieren. Erkennen Sie Wischen, Tippen und andere komplexe Gesten, um verschiedene Aspekte Ihrer Arduino-basierten Geräte zu steuern.

3. Kapazitive Näherungssensorik

Nutzen Sie die Empfindlichkeit kapazitiver Sensoren, um berührungslose Arduino-Steuerungen zu erstellen. Erkennen Sie die Anwesenheit einer Hand oder eines Objekts ohne physischen Kontakt, perfekt für kontaktlose Schalter oder interaktive Kunstinstallationen.

Optimierung der Berührungsempfindlichkeit in Arduino-Projekten

Um die beste Leistung Ihrer kapazitiven Berührungssensoren zu gewährleisten, beachten Sie die folgenden Tipps zur Optimierung der Arduino-Berührungsempfindlichkeit:

1. Passen Sie die Schwellenwerte in Ihrem Code an, um die Empfindlichkeit zu optimieren.

2. Experimentieren Sie mit verschiedenen Materialien für Ihre Touch-Oberflächen.

3. Implementieren Sie Software-Deprencing, um Fehlauslösungen zu vermeiden.

4. Verwenden Sie Abschirmtechniken, um elektromagnetische Störungen zu reduzieren.

5. Berücksichtigen Sie Umweltfaktoren wie Luftfeuchtigkeit und Temperatur.

Integration von kapazitivem Touch mit anderen Arduino-Funktionen

Die wahre Leistung der kapazitiven Arduino-Touch-Sensoren glänzt in Kombination mit anderen Arduino-Funktionen. Hier sind einige Ideen für die Integration:

1. Berührungsgesteuerte LED-Displays

Erstellen Sie interaktive Lichtdisplays, die auf Touch-Eingaben reagieren. Verwenden Sie kapazitive Sensoren, um die Helligkeit, Farbe oder Muster von LEDs zu steuern.

2. Smart-Home-Steuerungen

Implementieren Sie berührungsempfindliche Panels zur Steuerung von Smart-Home-Geräten. Integrieren Sie Relais und drahtlose Module, um ein nahtloses Hausautomationssystem zu schaffen.

3. Interaktive Kunstinstallationen

Kombinieren Sie kapazitive Sensorik mit Motoren, Lautsprechern oder Projektoren, um immersive, berührungsempfindliche Kunstwerke zu schaffen.

Fehlerbehebung bei häufigen Problemen

Bei der Arbeit mit kapazitiven Arduino-Berührungssensoren können Sie auf einige Herausforderungen stoßen. Hier sind Lösungen für häufige Probleme:

1. Inkonsistente Messwerte: Stellen Sie sicher, dass die Erdung richtig ist, und versuchen Sie, die Empfindlichkeitsschwelle anzupassen.

2. Falsche Auslöser: Implementieren Sie eine Software-Entprellungsroutine, um Rauschen herauszufiltern.

3. Geringe Empfindlichkeit: Experimentieren Sie mit verschiedenen leitfähigen Materialien oder vergrößern Sie die Größe des Sensorpads.

4. Interferenzen: Verwenden Sie Abschirmtechniken, um Ihre Sensoren vor externen elektromagnetischen Feldern zu schützen.

Zukunft der kapazitiven Touch-Technologie

Mit dem technologischen Fortschritt können wir noch innovativere Anwendungen der kapazitiven Berührungssensorik mit Arduino erwarten. Einige aufregende Möglichkeiten sind:

1. Flexible und dehnbare Touch-Sensoren für tragbare Geräte.

2. Integration mit maschinellem Lernen für eine ausgefeiltere Gestenerkennung.

3. Verbesserte Energieeffizienz für batteriebetriebene berührungsempfindliche Geräte.

4. Verbesserte 3D-Touch-Sensorfunktionen für immersivere Interaktionen.

Fazit

Kapazitive Touch-Sensoren von Arduino bieten eine Welt voller Möglichkeiten, interaktive, intuitive Schnittstellen zu erstellen. Von einfachen DIY-Touchscreen-Projekten bis hin zu komplexen Multitouch-Systemen sind die Anwendungsmöglichkeiten nur durch Ihre Vorstellungskraft begrenzt. Wenn Sie die in diesem Leitfaden beschriebenen Techniken und Prinzipien beherrschen, sind Sie gut gerüstet, um die kapazitive Touch-Technologie in Ihre eigenen Arduino-Projekte zu integrieren.

Denken Sie daran, zu experimentieren, zu iterieren und vor allem Spaß zu haben, während Sie die aufregende Welt der kapazitiven Sensorik mit Arduino erkunden!

Häufig gestellte Fragen

1. F: Was ist der Unterschied zwischen resistiven und kapazitiven Touchscreens?

A: Resistive Touchscreens sind auf Druck angewiesen, um Berührungen zu erkennen, während kapazitive Touchscreens Änderungen der elektrischen Kapazität erkennen, die durch ein leitfähiges Objekt (wie einen Finger) verursacht werden, das die Oberfläche berührt. Kapazitive Bildschirme sind in der Regel reaktionsschneller und unterstützen Multi-Touch-Gesten.

2. F: Kann ich kapazitive Arduino-Berührungssensoren mit jedem leitfähigen Material verwenden?

A: Obwohl viele leitfähige Materialien funktionieren können, sind einige besser als andere. Kupferband, Aluminiumfolie und leitfähige Farbe sind beliebte Optionen. Der Schlüssel liegt darin, mit verschiedenen Materialien zu experimentieren, um herauszufinden, was für Ihr spezifisches Projekt am besten geeignet ist.

3. F: Wie kann ich die Empfindlichkeit meines kapazitiven Arduino-Berührungssensors verbessern?

A: Um die Empfindlichkeit zu verbessern, versuchen Sie, die Größe des leitfähigen Pads zu erhöhen, die Schwellenwerte in Ihrem Code anzupassen, einen Kondensator höherer Qualität zu verwenden oder Software-Filtertechniken zu implementieren, um das Rauschen zu reduzieren.

4. F: Ist es möglich, einen wasserdichten kapazitiven Berührungssensor mit Arduino zu erstellen?

A: Ja, es ist möglich, wasser- oder wasserdichte kapazitive Berührungssensoren herzustellen, indem die leitfähigen Oberflächen und die Elektronik ordnungsgemäß abgedichtet werden. Es erfordert jedoch ein sorgfältiges Design und kann die Gesamtempfindlichkeit des Sensors beeinträchtigen.

5. F: Können kapazitive Arduino-Berührungssensoren Nähe oder nur direkte Berührungen erkennen?

A: Viele kapazitive Berührungssensoren können sowohl Näherungs- als auch Direktberührungen erkennen. Durch Anpassen der Empfindlichkeit und Implementieren des richtigen Codes können Sie berührungslose Steuerelemente erstellen, die auf das Vorhandensein eines Fingers oder einer Hand in der Nähe des Sensors reagieren.
