Was sind die Vorteile der Verwendung eines 7-Zoll-Touchscreen-LCD-Displays für Ihren Raspberry Pi?

Der Raspberry Pi hat DIY-Elektronik- und Computerprojekte revolutioniert und bietet eine kompakte, erschwingliche und vielseitige Plattform. Eines der beliebtesten Zubehörteile zur Verbesserung der Funktionalität ist das Element 14 7-Zoll-Pi-Touchscreen-LCD-Display. Dieses 7-Zoll-Touchscreen-Display lässt sich nahtlos in den Raspberry Pi integrieren und bietet eine interaktive Schnittstelle, die Ihren Pi in ein eigenständiges Gerät, Tablet oder Embedded-System verwandelt. In diesem umfassenden Artikel werden wir die umfangreichen Vorteile der Verwendung eines 7-Zoll-Touchscreen-LCD-Displays mit Ihrem Raspberry Pi untersuchen und dabei technische Funktionen, praktische Anwendungen und Verbesserungen der Benutzererfahrung abdecken.

Vorteile eines 7-Zoll Touchscreen LCD Displays für Raspberry Pi

Kompakte und tragbare interaktive Schnittstelle

Das Element 14 7 Pi Touchscreen LCD Display bietet eine perfekte Balance zwischen Größe und Benutzerfreundlichkeit. Mit einer Diagonale von 7 Zoll ist es groß genug, um bequem mit grafischen Benutzeroberflächen zu interagieren, aber dennoch kompakt genug, um die Portabilität von Raspberry Pi-Projekten zu gewährleisten. Die Abmessungen und die Auflösung des Displays (800 x 480 Pixel) sorgen für eine klare, gestochen scharfe Grafik bei geringem Stromverbrauch, was es ideal für mobile und eingebettete Anwendungen macht.

Echte kapazitive Multi-Touch-Technologie

Eines der herausragenden Merkmale des 7-Zoll-Touchscreens ist sein kapazitives Touchpanel, das bis zu 10 gleichzeitige Berührungspunkte unterstützt. Diese Multi-Touch-Funktion ermöglicht ausgefeilte Gesten wie Pinch-to-Zoom, Wischen und Tippen mit mehreren Fingern und verbessert so die Benutzererfahrung für Anwendungen wie Tablets, Kioske und interaktive Dashboards. Der Touchscreen ist sehr reaktionsschnell und präzise, so dass in vielen Projekten keine externen Eingabegeräte wie Tastaturen oder Mäuse erforderlich sind.

Nahtlose Integration mit Raspberry Pi Hardware

Das Element 14 7 Pi Touchscreen-LCD-Display wird über den DSI-Anschluss (Display Serial Interface) über ein Flachbandkabel direkt mit dem Raspberry Pi verbunden. Diese Verbindungsmethode gewährleistet eine schnelle Datenübertragung und reduziert den Kabelsalat im Vergleich zu HDMI- oder USB-Schnittstellen. Darüber hinaus wird das Display über die GPIO-Pins des Raspberry Pi mit Strom versorgt, sodass nur zwei Anschlüsse erforderlich sind: das DSI-Flachbandkabel für die Daten und die GPIO-Pins für die Stromversorgung. Diese Einfachheit in der Verdrahtung macht die Montage einfach und zuverlässig.

Verbesserte Software-Unterstützung und Kompatibilität

Das Raspberry Pi OS bietet native Unterstützung für das 7-Zoll-Touchscreen-Display mit Treibern, die volle Multi-Touch-Funktionalität und eine Bildschirmtastatur ermöglichen. Diese Softwareintegration bedeutet, dass Benutzer keine zusätzlichen Treiber installieren oder komplexe Einstellungen konfigurieren müssen, um den Touchscreen zum Laufen zu bringen. Das Display unterstützt die neuesten Versionen von Raspberry Pi OS und gewährleistet so die Kompatibilität mit den Raspberry Pi 2-, 3-, 4- und 5-Modellen, ist jedoch aufgrund von Einschränkungen der Hardwareschnittstelle nicht mit Raspberry Pi Zero oder Pi 400 kompatibel.

Vielseitigkeit für eine Vielzahl von Projekten

Das Element 14 7-Pi-Touchscreen-LCD-Display eröffnet eine Vielzahl von Projektmöglichkeiten:

- Tragbare Tablets und Mediaplayer: Erstellen Sie benutzerdefinierte Tablets oder Mediacenter mit interaktiven Touch-Bedienelementen.

- Heimautomatisierung und IoT-Geräte: Entwickeln Sie Smart-Home-Schnittstellen mit visuellem Feedback und Touch-Eingabe.

- Pädagogische Tools: Verwenden Sie den Touchscreen, um Lernsoftware auszuführen, die von der direkten Interaktion profitiert.

- Eingebettete Systeme: Integrieren Sie das Display in Kioske, Bedienfelder oder Informations-Dashboards.

- Spielkonsolen: Baue Retro-Spielekonsolen mit berührungsempfindlichen Menüs und Bedienelementen.

Energieeffizienz und Energiemanagement

Trotz seines hellen und lebendigen Displays ist der 7-Zoll-Touchscreen energieeffizient ausgelegt und verbraucht in der Regel etwa 350-390 mA bei 5 V. Dieser geringe Stromverbrauch ist entscheidend für batteriebetriebene oder tragbare Projekte, bei denen Energieeinsparung unerlässlich ist. Die im Lieferumfang des Displays enthaltene Adapterplatine verwaltet die Stromverteilung und Signalumwandlung effizient und trägt so zur allgemeinen Systemstabilität bei.

Hochwertige Grafik mit weiten Betrachtungswinkeln

Das Display verfügt über eine Farbtiefe von 24 Bit und einen weiten Betrachtungswinkel, wodurch sichergestellt wird, dass der Bildschirminhalt aus verschiedenen Perspektiven klar und lebendig bleibt. Dies ist besonders nützlich für Anwendungen, bei denen mehrere Benutzer gleichzeitig auf den Bildschirm blicken können oder bei denen sich die Geräteausrichtung häufig ändert.

Technischer Überblick über das Element 14 7 Pi Touchscreen LCD-Display

Display-Spezifikationen

- Bildschirmgröße: 7 Zoll Diagonale

- Auflösung: 800 x 480 Pixel

- Aktive Fläche: Ca. 155 mm x 86 mm

- Touch-Technologie: Kapazitiver Multitouch (bis zu 10 Finger)

- Farbtiefe: 24-Bit-True Color

- Betrachtungswinkel: Weitwinkel, geeignet für die Anzeige durch mehrere Benutzer

- Schnittstelle: DSI-Flachbandkabelanschluss

- Stromversorgung: 5 V über Raspberry Pi GPIO-Pins

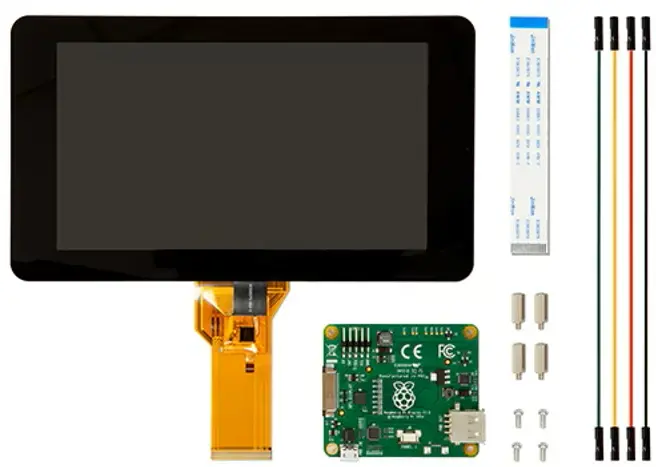

Hardware-Komponenten

- 7-Zoll-LCD-Panel mit kapazitivem Touch-Overlay

- Adapterplatine für Energieverwaltung und Signalumwandlung

- DSI-Flachbandkabel für die Datenverbindung

- Montagehardware einschließlich Abstandshalter und Schrauben

Software- und Treiberunterstützung

- Native Unterstützung in Raspberry Pi OS mit Multitouch-Treibern

- Integration der Bildschirmtastatur für tastaturlose Bedienung

- Kompatibel mit Raspberry Pi 2, 3, 4 und 5

Modellen - Erfordert ein aktualisiertes Raspberry Pi OS für volle Funktionalität

Praktische Vorteile in der Praxis

Vereinfachte Benutzeroberfläche

Die Verwendung des Element 14 7-Pi-Touchscreen-LCD-Displays ermöglicht es Entwicklern, intuitive und benutzerfreundliche Oberflächen zu erstellen. Die Touch-Funktion bedeutet, dass Benutzer direkt mit Programmen, Menüs und Bedienelementen interagieren können, ohne Peripheriegeräte zu benötigen. Dies ist besonders vorteilhaft bei eingebetteten Systemen oder Kiosken, bei denen Platz und Einfachheit im Vordergrund stehen.

Reduzierte Abhängigkeit von Peripheriegeräten

Mit dem Touchscreen und der Bildschirmtastatur können Projekte vollständig in sich geschlossen werden. Dadurch wird der Bedarf an externen Tastaturen, Mäusen oder Monitoren reduziert, wodurch das Raspberry Pi-Setup übersichtlicher und tragbarer wird.

Verbesserte Projektästhetik und Benutzerfreundlichkeit

Das integrierte Touchscreen-Display verleiht Raspberry Pi-Projekten ein schlankes, modernes Aussehen. Es verwandelt den Pi von einer blanken Leiterplatte in ein poliertes Gerät, das sich für Demonstrationen, Präsentationen oder Konsumgüter eignet.

Für

Pädagogen und Lernende macht das Touchscreen-Display das Programmieren und die Interaktion ansprechender. Die Schüler können Code schreiben, der den Bildschirm direkt manipuliert, und erhalten sofortiges visuelles Feedback, was das Verständnis und die Motivation verbessert.

Anpassbar und erweiterbar

Das Raspberry Pi-Ökosystem unterstützt eine breite Palette von Programmiersprachen und Bibliotheken, einschließlich Python, das problemlos mit dem Touchscreen verbunden werden kann. Entwickler können benutzerdefinierte grafische Benutzeroberflächen (GUIs), interaktive Dashboards und Bedienfelder erstellen, die auf ihre spezifischen Anforderungen zugeschnitten sind.

So richten Sie das Element 14 7 Pi Touchscreen-LCD-Display ein

Schritt 1: Bereiten Sie Ihren Raspberry Pi

vor

- Stellen Sie sicher, dass auf Ihrem Raspberry Pi das neueste Raspberry Pi Betriebssystem ausgeführt wird.

- Aktualisieren Sie Ihre Systempakete mit Terminalbefehlen, um Kompatibilitätsprobleme zu vermeiden.

Schritt 2: Verbinden Sie die Hardware

- Schließen Sie das DSI-Flachbandkabel vom Touchscreen-Display an den DSI-Anschluss des Raspberry Pi an.

- Verbinden Sie die Stromversorgung von den GPIO-Pins des Raspberry Pi mit der Adapterplatine auf dem Display.

- Befestigen Sie das Display und den Raspberry Pi mit den mitgelieferten Abstandshaltern und Schrauben.

Schritt 3: Software konfigurieren

- Das Raspberry Pi Betriebssystem sollte den Touchscreen automatisch erkennen.

- Aktivieren Sie die Bildschirmtastatur für die tastaturlose Bedienung.

- Kalibrieren Sie den Touchscreen bei Bedarf, obwohl die meisten Geräte vorkalibriert sind.

Schritt 4: Beginnen Sie mit der Entwicklung

- Verwenden Sie Python oder andere unterstützte Sprachen, um berührungsempfindliche Anwendungen zu entwickeln.

- Erkunden Sie bestehende Bildungs- und IoT-Projekte, die den Touchscreen nutzen.

Fazit

Das Element 14 7 Pi Touchscreen-LCD-Display ist ein unschätzbares Zubehör für Raspberry Pi-Enthusiasten und Profis gleichermaßen. Es bietet eine kompakte, hochwertige und interaktive Display-Lösung, die die Benutzerfreundlichkeit und Funktionalität von Raspberry Pi-Projekten verbessert. Seine kapazitive Multi-Touch-Technologie, die nahtlose Hardware-Integration und die robuste Softwareunterstützung machen ihn ideal für eine Vielzahl von Anwendungen - von DIY-Tablets und Media-Centern bis hin zu eingebetteten IoT-Geräten und Bildungswerkzeugen. Die einfache Einrichtung und der geringe Stromverbrauch tragen weiter zu seiner Attraktivität bei und machen es zu einer klugen Investition für alle, die ihr Raspberry Pi-Erlebnis verbessern möchten.

FAQ

1. Welche Raspberry Pi-Modelle sind mit dem Element 14 7 Pi Touchscreen-LCD-Display kompatibel?

Das Display ist kompatibel mit den Raspberry Pi-Modellen 2, 3, 4 und 5. Es ist nicht kompatibel mit Raspberry Pi Zero, Zero 2 W oder Pi 400, da diese Modelle keinen DSI-Anschluss haben.

2. Unterstützt der 7-Zoll-Touchscreen Multi-Touch-Gesten?

Ja, es unterstützt echtes kapazitives Multi-Touch mit bis zu 10 gleichzeitigen Berührungspunkten, was komplexe Gesten wie Pinch, Zoom und Swipe ermöglicht.

3. Wie wird der Touchscreen mit Strom versorgt?

Das Display wird über die GPIO-Pins des Raspberry Pi mit Strom versorgt und benötigt keine separate Stromversorgung. Die Adapterplatine verwaltet die Strom- und Signalumwandlung effizient.

4. Ist zusätzliche Software erforderlich, um den Touchscreen zu verwenden?

Wenn Sie das neueste Raspberry Pi OS verwenden, das native Treiber und eine Bildschirmtastatur für volle Touchscreen-Funktionalität enthält, ist keine zusätzliche Software erforderlich.

5. Kann ich den Touchscreen für tragbare oder batteriebetriebene Projekte verwenden?

Ja, das Display ist energieeffizient und verbraucht etwa 350-390 mA bei 5 V, wodurch es für tragbare und batteriebetriebene Anwendungen mit entsprechendem Energiemanagement geeignet ist.
