Wie verbindet man ein 1,8-Zoll-TFT-LCD-Display mit Arduino für Anfänger?

Einführung in 1,8 TFT LCD Displays

Das 1,8 TFT LCD Display ist eine kompakte und dennoch leistungsstarke visuelle Schnittstelle, die ihren Weg in zahlreiche elektronische Geräte und Anwendungen gefunden hat. Dieses kleine Wunder hat es mit seinen leuchtenden Farben, seiner scharfen Auflösung und seiner vielseitigen Funktionalität in sich. In diesem umfassenden Leitfaden untersuchen wir die technischen Spezifikationen, Anwendungen, den Herstellungsprozess und die Markttrends von 1,8-TFT-LCD-Displays.

Technische Daten und Eigenschaften

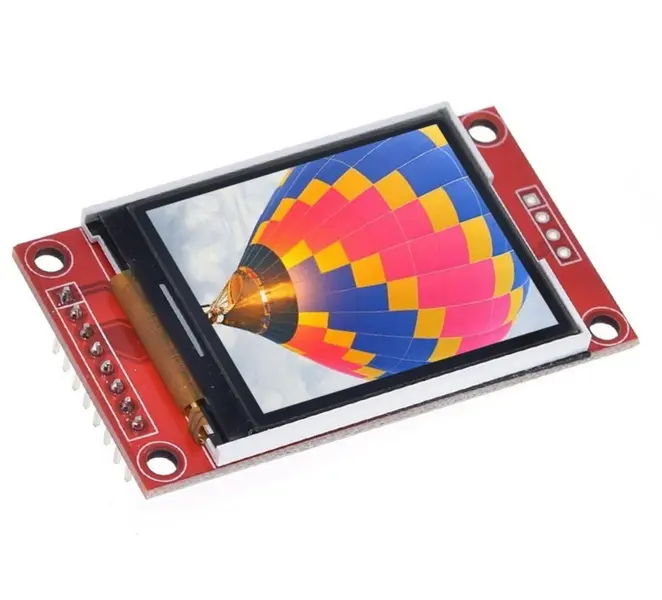

Das 1,8 TFT LCD Display zeichnet sich durch seinen kleinen Formfaktor und seine beeindruckenden Fähigkeiten aus. In der Regel bieten diese Displays eine Auflösung von 128 x 160 Pixeln und bieten trotz ihrer kompakten Größe eine gestochen scharfe und klare Bilder. Das Display verwendet die Dünnfilmtransistor-Technologie (TFT), die im Vergleich zu älteren LCD-Technologien eine verbesserte Bildqualität und schnellere Reaktionszeiten ermöglicht.

Eines der Hauptmerkmale des 1,8-TFT-LCDs ist seine Fähigkeit, bis zu 262K Farben anzuzeigen, was zu lebendigen und lebensechten Bildern führt. Durch diese Farbtiefe eignet es sich für eine Vielzahl von Anwendungen, von einfachen Textanzeigen bis hin zu komplexeren grafischen Oberflächen.

Das Display ist oft mit einem eingebauten Controller ausgestattet, wie z.B. der Ilitek ILI9163C oder kompatiblen Varianten. Dieser integrierte Controller vereinfacht die Schnittstelle zwischen dem Display und dem Host-Mikrocontroller und erleichtert Entwicklern die Implementierung des Displays in ihren Projekten.

Anwendungen von 1,8-TFT-LCD-Displays

Die Vielseitigkeit von 1,8-TFT-LCD-Displays hat dazu geführt, dass sie in verschiedenen Bereichen und Geräten eingesetzt werden. Hier sind einige gängige Anwendungen:

1. Unterhaltungselektronik: Diese Displays werden häufig in kleinen Geräten wie MP3-Playern, Digitalkameras und tragbaren Spielekonsolen verwendet.

2. Industrielle Schalttafeln: Ihre kompakte Größe und klare Optik machen sie ideal für den Einsatz in Schnittstellen für Industrieanlagen.

3. Medizinische Geräte: Tragbare medizinische Geräte enthalten häufig diese Displays zur Anzeige von Vitalparametern und anderen Patientendaten.

4. Automobil: Sie sind in Autoradios, GPS-Geräten und anderen fahrzeuginternen Informationssystemen zu finden.

5. IoT-Geräte: Mit dem weiteren Wachstum des Internets der Dinge werden diese Displays in Smart-Home-Geräte und -Sensoren integriert.

6. Bildungskits: Viele Arduino- und andere Mikrocontroller-basierte Bildungsprojekte verwenden 1,8-TFT-LCD-Displays für die visuelle Ausgabe.

Herstellungsprozess von TFT-LCD-Displays

Die Herstellung von TFT-LCD-Displays, einschließlich der 1,8-Zoll-Varianten, erfordert einen komplexen und präzisen Herstellungsprozess. Hier ist ein Überblick über die wichtigsten Schritte:

1. Substratvorbereitung: Der Prozess beginnt mit der Vorbereitung der Glassubstrate, die die Basis des Displays bilden.

2. Herstellung von TFT-Arrays: Dünnschichttransistoren werden mit Hilfe von Photolithographietechniken auf eines der Glassubstrate aufgebracht.

3. Bildung von Farbfiltern: Auf dem anderen Substrat werden Farbfilter erstellt, um die roten, grünen und blauen Subpixel zu erzeugen.

4. Flüssigkristallinjektion: Die beiden Substrate werden mit einem präzisen Spalt zusammengefügt, und zwischen ihnen wird Flüssigkristallmaterial eingespritzt.

5. Polarisationsbefestigung: Polarisationsfolien werden an beiden Seiten des zusammengebauten Displays angebracht, um die Lichtdurchlässigkeit zu steuern.

6. Treiber-IC-Bonding: Der Display-Treiber-IC wird mit dem Glassubstrat verbunden und mit dem TFT-Array verbunden.

7. Montage der Hintergrundbeleuchtung: Bei transmissiven Displays ist eine Hintergrundbeleuchtungseinheit angebracht, um die Beleuchtung zu gewährleisten.

8. Abschließende Tests und Qualitätskontrolle: Jedes Display wird strengen Tests unterzogen, um die ordnungsgemäße Funktionalität und Bildqualität sicherzustellen.

Dieses Bild veranschaulicht den komplexen Herstellungsprozess von TFT-LCD-Displays und zeigt die verschiedenen Schritte von der Substratvorbereitung bis zur Endmontage.

Vergleich mit anderen Display-Technologien

Im Vergleich zu anderen Display-Technologien bieten 1.8 TFT LCD Displays mehrere Vorteile:

1. Energieeffizienz: Sie verbrauchen weniger Strom als größere Displays und eignen sich daher für batteriebetriebene Geräte.

2. Wirtschaftlichkeit: Ihr relativ einfacher Aufbau und die etablierten Herstellungsverfahren machen sie kostengünstig für die Massenproduktion.

3. Farbwiedergabe: Die TFT-Technologie ermöglicht eine bessere Farbwiedergabe im Vergleich zu älteren Passivmatrix-LCDs.

4. Betrachtungswinkel: Obwohl TFT-LCDs nicht so breit sind wie einige neuere Technologien, bieten sie für ihre Größe und Anwendung angemessene Betrachtungswinkel.

5. Haltbarkeit: Diese Displays sind im Allgemeinen robust und halten mäßigen körperlichen Belastungen stand, wodurch sie für tragbare Geräte geeignet sind.

Sie haben jedoch einige Einschränkungen im Vergleich zu neueren Technologien wie OLED:

1. Kontrastverhältnis: OLEDs können tiefere Schwarztöne und höhere Kontrastverhältnisse erzielen.

2. Reaktionszeit: Obwohl für die meisten Anwendungen ausreichend, können TFT-LCDs etwas langsamere Reaktionszeiten haben als OLED-Displays.

3. Flexibilität: Im Gegensatz zu einigen neueren flexiblen OLED-Displays sind TFT-LCDs starr.

Integration und Programmierung

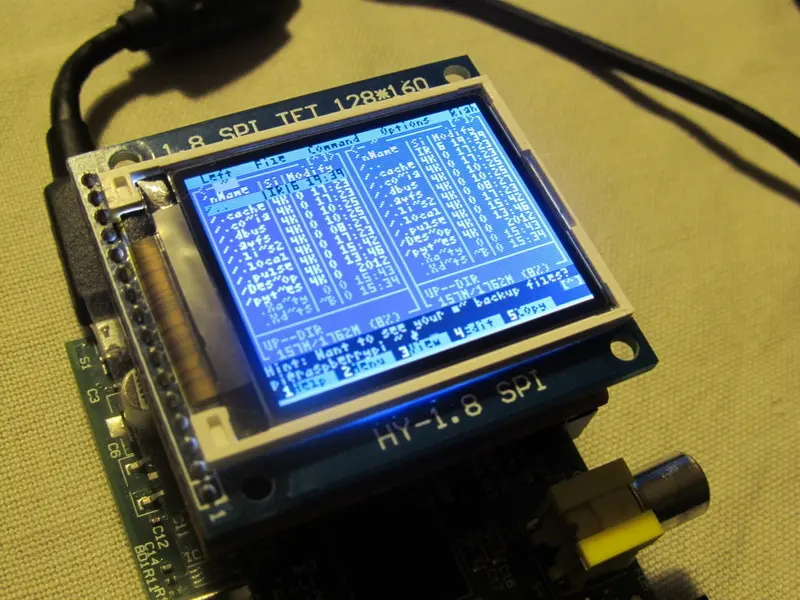

Einer der Hauptvorteile von 1,8-TFT-LCD-Displays ist die einfache Integration mit Mikrocontrollern und Einplatinencomputern. Viele dieser Displays verwenden SPI (Serial Peripheral Interface) für die Kommunikation, das von einer Vielzahl von Mikrocontrollern unterstützt wird.

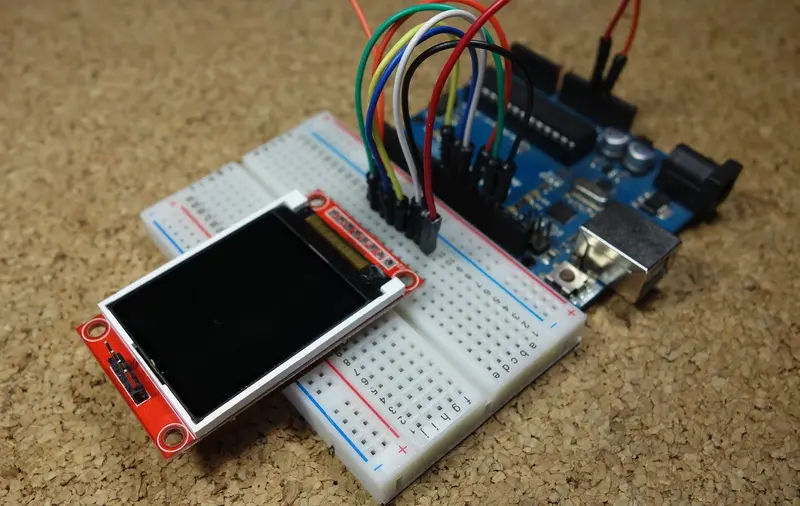

Für diejenigen, die daran interessiert sind, mit diesen Displays zu arbeiten, stehen zahlreiche Tutorials und Ressourcen zur Verfügung. Hier ist ein Video-Tutorial, das zeigt, wie man ein 1,8-TFT-LCD-Display mit einem Arduino einrichtet und programmiert:

Dieses Tutorial behandelt die Grundlagen des Anschließens des Displays an einen Arduino und das Programmieren für die Anzeige von Text und Grafiken. Es ist ein ausgezeichneter Ausgangspunkt für Hersteller und Bastler, die diese Displays in ihre Projekte integrieren möchten.

Markttrends und Zukunftsaussichten

Der Markt für TFT-LCD-Displays, einschließlich des Segments für 1,8-Zoll-Displays, entwickelt sich weiter und wächst. Laut Marktforschung wird der globale Markt für TFT-LCD-Bildschirme bis 2030 voraussichtlich 23,84 Mrd. USD erreichen und von 2024 bis 2030 mit einer CAGR von 6,12 % wachsen.

Mehrere Faktoren treiben dieses Wachstum voran:

1. Steigende Nachfrage nach intelligenten Geräten und IoT-Anwendungen

2. Wachsende Akzeptanz von Infotainmentsystemen für Kraftfahrzeuge

3. Fortgesetzte Verwendung in industriellen und medizinischen Geräten

4. Neue Anwendungen in der tragbaren Technologie

Diese Grafik veranschaulicht das Umsatzwachstum auf dem TFT-LCD-Markt und unterstreicht die signifikante Expansion in verschiedenen Anwendungssektoren.

Mit dem technologischen Fortschritt können wir Verbesserungen bei der Leistung von 1,8-TFT-LCD-Displays erwarten, darunter:

1. Höhere Auflösungen bei gleichem Formfaktor

2. Verbesserte Farbgenauigkeit und Helligkeit

3. Geringerer Stromverbrauch

4. Verbesserte Haltbarkeit und

Langlebigkeit Fazit

Das 1,8-TFT-LCD-Display stellt eine perfekte Balance zwischen Größe, Leistung und Kosteneffizienz dar. Seine Vielseitigkeit und Zuverlässigkeit haben sich seinen Platz in einer Vielzahl von Anwendungen gesichert, von der Unterhaltungselektronik bis hin zu Industrieanlagen. Mit dem technologischen Fortschritt können wir davon ausgehen, dass sich diese kompakten Displays weiterentwickeln werden, um eine noch bessere Leistung zu bieten und neue Möglichkeiten für Designer und Ingenieure zu eröffnen.

Ganz gleich, ob Sie ein Bastler sind, der an einem Heimwerkerprojekt arbeitet, oder ein Profi, der die nächste Generation von intelligenten Geräten entwickelt, das Verständnis der Fähigkeiten und Anwendungen von 1,8-TFT-LCD-Displays ist in der heutigen technologiegetriebenen Welt von entscheidender Bedeutung.

Häufig gestellte Fragen

1. F: Was ist die typische Auflösung eines 1,8-TFT-LCD-Displays?

A: Die typische Auflösung eines 1,8-TFT-LCD-Displays beträgt 128 x 160 Pixel.

2. F: Wie viele Farben kann ein 1,8-TFT-LCD-Display anzeigen?

A: Die meisten 1,8-TFT-LCD-Displays können bis zu 262 KB Farben anzeigen und liefern lebendige und detaillierte Bilder.

3. F: Welche Schnittstelle wird üblicherweise verwendet, um 1,8-TFT-LCD-Displays mit Mikrocontrollern zu verbinden?

A: SPI (Serial Peripheral Interface) wird häufig verwendet, um 1,8-TFT-LCD-Displays mit Mikrocontrollern zu verbinden.

4. F: Sind 1,8-TFT-LCD-Displays für den Einsatz im Freien geeignet?

A: Obwohl sie im Freien verwendet werden können, können zusätzliche Maßnahmen wie Blendschutzbeschichtungen oder erhöhte Helligkeit erforderlich sein, um eine optimale Sichtbarkeit bei hellem Sonnenlicht zu gewährleisten.

5. F: Wie ist der Stromverbrauch von 1,8-TFT-LCD-Displays im Vergleich zu OLED-Displays ähnlicher Größe?

A: Im Allgemeinen verbrauchen 1,8-TFT-LCD-Displays mehr Strom als OLED-Displays ähnlicher Größe, insbesondere bei der Anzeige heller Inhalte. Sie können jedoch energieeffizienter sein, wenn statische Inhalte angezeigt werden.
