So erstellen Sie einen geeigneten Touchscreen für Ihr Projekt

Wie können Sie einen geeigneten Touchscreen für Ihr Projekt auswählen? Die Anzahl der Schritte, die zum Einstellen oder Ändern eines Touchscreens erforderlich sind, variiert je nach Aufgabe der einzelnen Aufgabe.

1. Einige allgemeine Maßnahmen, die Sie in Betracht ziehen sollten:

Bewertung: Bestimmen Sie, welche genauen Anforderungen oder Anpassungen Sie für den Touchscreen wünschen. Dies kann das Ändern der Empfindlichkeit, das Anpassen der Kalibrierung oder das Personalisieren der Benutzeroberfläche umfassen.

Recherche und Tools: Schauen Sie sich auf der Grundlage Ihrer Einschätzung die Tools oder Software an, die für die Arbeit erforderlich sind. Dazu können Kalibriersoftware, Diagnosetools oder Spezialgeräte gehören.

Vorbereitung: Schalten Sie das Touchscreen-Gerät aus und trennen Sie es von jeder Stromquelle, um elektrische Katastrophen zu vermeiden.

Software-Kalibrierung: Wenn Sie die Empfindlichkeit oder Kalibrierung des Touchscreens ändern müssen, lesen Sie die Anweisungen des Geräteherstellers oder der von Ihnen verwendeten Software. Dies kann den Zugriff auf Einstellungen oder Diagnosemenüs und das Befolgen der Anweisungen auf dem Bildschirm umfassen.

Physische Modifikationen: Wenn Sie den Touchscreen physisch verändern (z. B. durch Zuschneiden in eine bestimmte Form), stellen Sie sicher, dass Sie die richtigen Werkzeuge wie präzise Cutter, Handschuhe und Sicherheitsausrüstung haben. Befolgen Sie immer die Anweisungen des Herstellers, um eine Beschädigung des Bildschirms zu vermeiden.

Testen: Nachdem Sie Optimierungen oder Modifikationen vorgenommen haben, testen Sie den Touchscreen, um sicherzustellen, dass er ordnungsgemäß funktioniert. Überprüfen Sie die Reaktionsfähigkeit, Genauigkeit und mögliche Probleme.

Finalisierung: Wenn Sie mit den Änderungen zufrieden sind, schließen Sie die Einrichtung ab, indem Sie alle losen Komponenten sichern, sicherstellen, dass alle Verbindungen sicher sind, und das Gerät nach Bedarf wieder zusammenbauen.

Alle Touchscreen-Anpassungen müssen mit Vorsicht und gemäß den spezifischen Regeln oder Vorschlägen des Geräteherstellers vorgenommen werden. Darüber hinaus können einige Jobs professionelle Unterstützung oder spezifische Kenntnisse erfordern, also wenden Sie sich bei Bedarf an Fachleute. Klicken Sie hier für den kapazitiven Touchscreen 21,5.

2. Struktur, Funktionsprinzip und Klassifizierung von LCD

LCD emittiert kein Licht. Vielmehr handelt es sich um eine passive Anzeigetechnologie, die durch Bestrahlung von Flüssigkristallmaterial mit externem Licht angezeigt wird. Die Abbildung zeigt den Grundaufbau des LCDs.

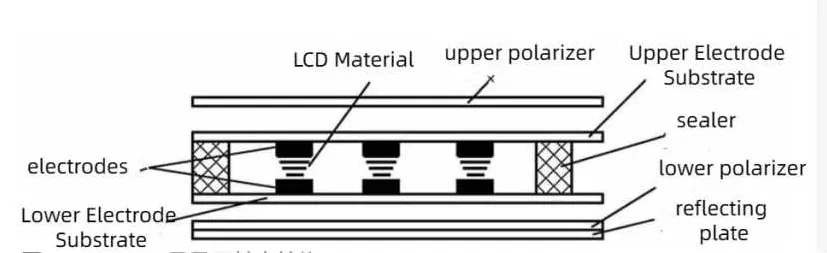

Die Grundstruktur eines LCDs ist in Abbildung 10-1 dargestellt. Das Flüssigkristallmaterial ist zwischen zwei leitfähigen Glaselektroden eingeklemmt: oben (vorne) und unten (hinten). Die Flüssigkristallmoleküle sind vertikal gestapelt und oben und unten um 90 Grad verdreht. Externes einfallendes Licht wandert durch den oberen Polarisator, um polarisiertes Licht zu erzeugen, das um 90° durch das parallel angeordnete Flüssigkristallmaterial gedreht wird, bevor es vom Reflektor durch den unteren Polarisator reflektiert wird, der senkrecht zum oberen Polarisator steht und transparent ist. Wenn die obere und die untere Elektrode zuzüglich einer bestimmten Spannung unter der Einwirkung des elektrischen Feldes, das gezwungen ist, den Elektrodenteil der Flüssigkristallmoleküle in eine vertikale Anordnung zu bringen, gezwungen sind, den Elektrodenteil der Flüssigkristallmoleküle hinzuzufügen, verschwindet die Rolle seines Drehens, was dazu führt, dass das polarisierte Licht, das vom oberen Polarisator einfällt, nicht gedreht wird, das Licht kann nicht zum unteren Polarisator zurückgeführt werden, Und es ist schwarz. Wenn die Spannung entfernt wird, kehren die Flüssigkristallmoleküle in ihre verdrehte Konfiguration zurück. Dadurch können die Elektroden auf verschiedene Weise geformt werden, um unterschiedliche Wörter, Zahlen und Bilder anzuzeigen.

3. Es gibt zahlreiche Möglichkeiten, LCDs zu kategorisieren

1) Klassifizierung anhand elektrooptischer Effekte Der elektrooptische Effekt bezieht sich auf die Rolle der Elektrizität bei der Veränderung der ursprünglichen Anordnung der Flüssigkristallmoleküle, was zu Veränderungen der optischen Eigenschaften der Flüssigkristallbox führt, d. h. Elektrizität, die Licht durch die Flüssigkristallmoleküle moduliert.

LCD-Flüssigkristallanzeigen werden basierend auf elektrooptischen Effekten in drei Typen eingeteilt: elektrisches Feld, Strom und elektrothermisch. Der elektrische Feldeffekt kann unter anderem als verdrillt nematisch (TN), GH oder superverdrillt (STN) klassifiziert werden. LCDs vom Typ TN und STN werden heute häufig in Mikrocontroller-Anwendungen eingesetzt.

2) Klassifizierung basierend auf dem Anzeigeinhalt LCDs können basierend auf ihrem Anzeigeinhalt in drei Typen eingeteilt werden: Feldtyp (auch als Strichtyp bezeichnet), Punktmatrix-Zeichentyp und Punktmatrixdiagramm.

Feld-LCDs sind Flüssigkristallanzeigen, die aus langen, pinselstrichartigen Anzeigepixeln bestehen.

Der Punktmatrix-Zeichensatz verfügt über 192 integrierte Zeichen, darunter Zahlen, Buchstaben und gängige Satzzeichen. Benutzer können auch 5x7 und andere Punktmatrixzeichen anpassen. Je nach LCD-Modell kann es eine, zwei oder vier Zeilen pro Bildschirm geben, wobei jede Zeile acht, sechzehn, zwanzig, vierundzwanzig, dreißig oder vierzig Zeichen anzeigt.

Neben der Anzeige von Zeichen kann die Punktmatrix-Form der LCD-Flüssigkristallanzeige auch eine Reihe von grafischen Informationen anzeigen, z. B. chinesische Schriftzeichen.

3) Klassifizierung basierend auf der Beleuchtungsmethode LCD-Flüssigkristallanzeigen können in zwei Kategorien unterteilt werden: hintergrundbeleuchtet und nicht hintergrundbeleuchtet.

LCDs ohne Hintergrundbeleuchtung verlassen sich auf die reflektierende Beschichtung auf der Rückseite des Panels, um einfallendes natürliches Licht von unten zu reflektieren. Die meisten mit LCD-Geräten ausgestatteten Geräte verwenden natürliches Licht als Lichtquelle und benötigen keine Hintergrundbeleuchtung. Wenn das Produkt bei schlechten Lichtverhältnissen oder Dunkelheit verwendet wird, wählen Sie einen LCD-Monitor mit Hintergrundbeleuchtung.

4. Was ist die Funktion des Laminierungsprozesses beim Touchscreen

?

Die Touchscreen-Laminierung ist der Prozess des Auftragens einer dünnen Beschichtung oder Schicht auf die Oberfläche eines Touchscreens. Dabei wird der Touchscreen mit einer Schutzschicht aus Kunststoff oder Glas versehen. Diese Schicht schützt den Touchscreen vor Kratzern, Fingerabdrücken, Staub, Schmutz und anderen Umweltverschmutzungen. Es verbessert auch die optische Klarheit des Touchscreens, wodurch Bilder und Text auf dem Bildschirm besser zu erkennen sind. Die Laminierung kann auch verwendet werden, um dem Gerät eine dekorative Note zu verleihen, indem ein Logo oder eine andere Grafik auf den Touchscreen aufgebracht wird.

Diese Schicht besteht üblicherweise aus Polyester oder Polycarbonat und wird mit Hitze und Druck platziert. Die Schicht wird mit einer Laminiermaschine aufgetragen, die den Touchscreen mit Hitze und Druck versorgt, sodass die Schutzschicht daran haften kann. Durch die Hitze wird die Substanz weich und durch den Druck wird sie mit dem Touchscreen verbunden. Der Laminierungsprozess dauert in der Regel einige Minuten, abhängig von der Größe und Komplexität des Touchscreens. Nach Abschluss des Laminierungsprozesses wird der Touchscreen abgekühlt und die Schutzschicht an Ort und Stelle gehalten, um sie vor Umweltgiften und Schäden zu schützen.

Eine Touchscreen-Laminierung schützt den Touchscreen vor Beschädigungen und Kratzern und verbessert gleichzeitig seine optische Klarheit und Optik. Da es Blendung und Reflexionen vom Touchscreen reduziert. Schließlich kann die Laminierung verwendet werden, um das Gerät zu dekorieren, indem ein Logo oder eine andere Grafik auf den Touchscreen aufgebracht wird.

Darüber hinaus kann die Touchscreen-Laminierung zum Aufbringen von Beschichtungen wie Blendschutz-, Antireflexions- und Anti-Fingerabdruck-Beschichtungen verwendet werden, die dazu dienen, Blendung und Reflexionen zu reduzieren und gleichzeitig die Reinigung des Touchscreens zu vereinfachen. Es gibt zahlreiche Tipps für die Abdichtung während des gesamten Laminierprozesses.
