Wie wählen Sie den richtigen TFT-LCD-Controller für Ihr Projekt aus?

Einführung in die TFT-LCD-Technologie

Im Bereich der Display-Technologie haben Dünnschicht-Transistor-Flüssigkristallanzeigen (TFT-LCDs) die Art und Weise, wie wir mit visuellen Informationen interagieren, revolutioniert. Das Herzstück dieser fortschrittlichen Displays ist eine entscheidende Komponente: der TFT-LCD-Display-Controller. Diese hochentwickelte Technologie ist für die Verwaltung der komplizierten Vorgänge verantwortlich, die lebendige Bilder und flüssige Animationen auf unseren Bildschirmen zum Leben erwecken.

TFT-LCD-Module verstehen

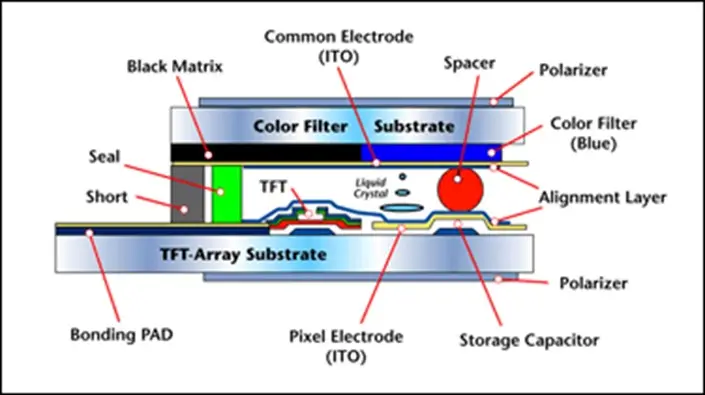

TFT-LCD-Module sind die Bausteine moderner Display-Systeme. Diese Module bestehen aus mehreren Schichten, von denen jede eine wichtige Rolle bei der Erzeugung der Bilder spielt, die wir sehen. Die Grundstruktur umfasst:

1. Eine Einheit mit Hintergrundbeleuchtung

2. Zwei Polarisationsfilter

3. Zwei Glassubstrate

4. Schicht aus Flüssigkristallmaterial

5. Farbfilter

6. Dünnschicht-Transistoren

Die Dünnschicht-Transistoren sind in einer Matrix auf einem der Glassubstrate angeordnet, wobei jeder Transistor ein einzelnes Pixel steuert. Dieses Aktivmatrix-Design ermöglicht eine präzise Kontrolle über den Zustand jedes Pixels, was zu einer überlegenen Bildqualität und schnelleren Reaktionszeiten im Vergleich zu älteren Passivmatrix-Technologien führt.

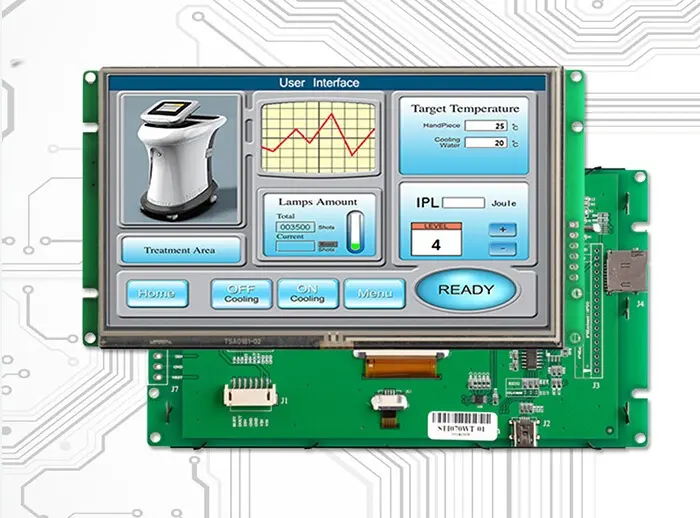

Die Rolle von LCD-Controller-Boards

LCD-Controller-Boards dienen als Gehirn hinter dem Display und orchestrieren die komplexe Symphonie von Signalen, die die Bilder erzeugen, die wir sehen. Diese Boards bestehen in der Regel aus mehreren Schlüsselkomponenten:

1. Timing-Controller (T-CON)

Der Timing-Controller ist ein kritisches Element der LCD-Controller-Platine. Es synchronisiert die verschiedenen Signale, die an das Display gesendet werden, und stellt sicher, dass jedes Pixel genau im richtigen Moment die richtigen Informationen erhält. Diese Synchronisation ist wichtig, um die Bildstabilität aufrechtzuerhalten und visuelle Artefakte zu vermeiden.

2. Display-Treiber-ICs

Display-Treiber-ICs sind für die Übersetzung der digitalen Bilddaten in die analogen Spannungen verantwortlich, die die Flüssigkristallmoleküle in jedem Pixel steuern. Diese ICs müssen in der Lage sein, Hochgeschwindigkeits-Datenübertragungen und eine präzise Spannungsregelung zu verarbeiten, um eine genaue Farbwiedergabe und flüssige Bewegungen zu erreichen.

3. Steuerung der Bildrate

Die Mechanismen zur Steuerung der Bildrate tragen dazu bei, eine reibungslose Bewegungswiedergabe zu gewährleisten, insbesondere in sich schnell bewegenden Szenen oder bei der Anzeige von Videoinhalten. Durch die sorgfältige Verwaltung der Rate, mit der Frames angezeigt werden, kann der Controller die Bewegungsunschärfe reduzieren und ein noch intensiveres Seherlebnis schaffen.

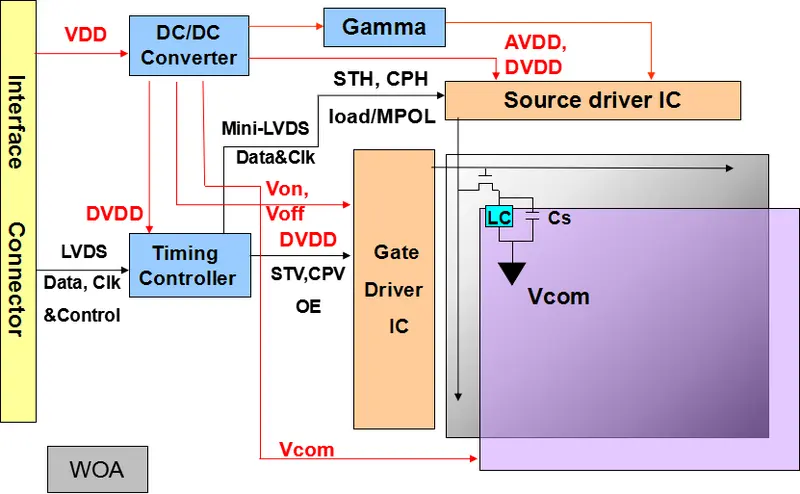

4. Gamma-Korrektur

Die Gamma-Korrektur ist eine wichtige Funktion, die die Intensität der Farben an die nichtlineare Reaktion des menschlichen Sehvermögens anpasst. Diese Korrektur stellt sicher, dass Bilder über verschiedene Helligkeitsstufen hinweg natürlich und lebendig erscheinen.

Fortschritte in der TFT-Technologie

Der Bereich der TFT-Technologie hat seit seiner Einführung bemerkenswerte Fortschritte gemacht. Moderne TFT-Displays bieten:

1. Höhere Auflösungen, wobei 4K- und sogar 8K-Displays immer häufiger werden

2. Breitere Farbräume, die in der Lage sind, lebendigere und genauere Farben zu reproduzieren

3. Schnellere Bildwiederholfrequenzen, Reduzierung von Bewegungsunschärfe und Verbesserung des allgemeinen Seherlebnisses

4. Geringerer Stromverbrauch dank effizienterer Hintergrundbeleuchtungstechnologien und verbesserter Transistordesigns

Diese Verbesserungen wurden durch kontinuierliche Forschung und Entwicklung in den Bereichen Materialwissenschaften, Halbleiterfertigung und Display-Controller-Technologien ermöglicht.

Herausforderungen und Lösungen bei der Integration

Die

Integration von TFT-LCD-Panels in verschiedene Geräte stellt einzigartige Herausforderungen dar. Ingenieure müssen Faktoren berücksichtigen wie:

1. Stromverbrauch und Wärmemanagement

2. Reduzierung elektromagnetischer Interferenzen (EMI)

3. Mechanische Beanspruchung und Umwelteinflüsse

4. Schnittstellenkompatibilität mit unterschiedlichen Host-Systemen

Um diesen Herausforderungen gerecht zu werden, haben die Hersteller Referenzdesigns und standardisierte Schnittstellen entwickelt. So hat beispielsweise die MIPI (Mobile Industry Processor Interface) Alliance Spezifikationen wie DSI (Display Serial Interface) entwickelt, um die Integration von Displays in mobile Geräte zu optimieren.

Die Auswirkungen von TFT-LCDs auf verschiedene Branchen

Unterhaltungselektronik

Die TFT-LCD-Technologie hat die Landschaft der Unterhaltungselektronik verändert. Von Smartphones und Tablets bis hin zu Großbildfernsehern sind diese Displays in unserem täglichen Leben allgegenwärtig geworden. Die Fähigkeit, dünne, leichte und energieeffiziente Displays herzustellen, hat die Entwicklung tragbarer Geräte ermöglicht, die einst als unmöglich galten.

Die

Automobilindustrie hat die TFT-LCD-Technologie für Infotainmentsysteme im Fahrzeug, digitale Kombiinstrumente und Heads-up-Displays eingeführt. Diese Displays müssen strenge Anforderungen an die Ablesbarkeit bei verschiedenen Lichtverhältnissen, die Langlebigkeit bei extremen Temperaturen und die langfristige Zuverlässigkeit erfüllen.

TFT-LCDs für

industrielle und medizinische Anwendungen

haben ihren Weg in industrielle Schalttafeln, medizinische Bildgebungsgeräte und Diagnosegeräte gefunden. In diesen Anwendungen müssen die Displays oft spezielle Anforderungen erfüllen, wie z. B. eine hohe Helligkeit für die Ablesbarkeit im Freien oder eine präzise Farbgenauigkeit für die medizinische Bildgebung.

Die Zukunft der TFT-LCD-Display-Controller

Mit der Weiterentwicklung der Display-Technologie passen sich die TFT-LCD-Display-Controller an neue Herausforderungen und Chancen an:

1. Integration mit Touch- und Gestenerkennungstechnologien

2. Unterstützung für flexible und faltbare Displays

3. Verbesserte Energieverwaltung für mobile und tragbare Geräte

4. Integration von künstlicher Intelligenz zur Bildverbesserung und Leistungsoptimierung

Neue Technologien

Während die TFT-LCD-Technologie nach wie vor dominierend ist, zeichnen sich neue Display-Technologien wie OLED (Organic Light-Emitting Diode) und MicroLED als potenzielle Konkurrenten ab. Kontinuierliche Fortschritte in der TFT-LCD-Technologie, einschließlich Quantenpunktverbesserungen und Dual-Cell-Designs, verbessern jedoch weiterhin die Leistung und behalten ihre Relevanz auf dem Markt bei.

Praktische Anwendungen und DIY-Projekte

Für Bastler und Bastler bieten TFT-LCD-Module spannende Möglichkeiten für die Erstellung von individuellen Displays und interaktiven Projekten. Viele Mikrocontroller-Plattformen, wie z. B. Arduino und Raspberry Pi, unterstützen TFT-LCD-Module, mit denen Enthusiasten ihre eigenen Smart-Home-Displays, tragbaren Spielekonsolen oder interaktiven Kunstinstallationen erstellen können.

Fazit

TFT-LCD-Display-Controller haben eine entscheidende Rolle bei der Gestaltung der visuellen Schnittstellen gespielt, mit denen wir täglich interagieren. Von der kleinsten Smartwatch bis zum größten öffentlichen Informationsdisplay arbeiten diese Controller unermüdlich hinter den Kulissen, um gestochen scharfe, lebendige Bilder zu liefern. Mit dem fortschreitenden technologischen Fortschritt können wir davon ausgehen, dass sich die TFT-LCD-Display-Controller weiterentwickeln werden, die uns in Zukunft noch immersivere und interaktivere visuelle Erlebnisse bieten.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen TFT LCD und IPS LCD?

A1: TFT (Thin-Film Transistor) LCD ist eine Technologie, die verwendet wird, um die Bildqualität eines LCD zu verbessern, während IPS (In-Plane Switching) eine spezielle Art von TFT-LCD-Technologie ist. IPS bietet im Vergleich zu herkömmlichen TFT-LCDs größere Betrachtungswinkel und eine bessere Farbwiedergabe, kann aber in der Herstellung teurer sein.

F2: Wie verwaltet ein TFT-LCD-Display-Controller den Stromverbrauch?

A2: TFT-LCD-Display-Controller verwenden verschiedene Techniken zur Steuerung des Stromverbrauchs, einschließlich dynamischer Steuerung der Hintergrundbeleuchtung, Selbstaktualisierung des Panels und teilweiser Aktualisierungsmechanismen. Diese Funktionen ermöglichen es dem Display, seinen Stromverbrauch basierend auf den angezeigten Inhalten und den Betriebsbedingungen des Geräts anzupassen.

F3: Können TFT-LCD-Displays im Außenbereich verwendet werden?

A3: Ja, TFT-LCD-Displays können für den Einsatz im Freien ausgelegt werden. Spezielle Hintergrundbeleuchtungen mit hoher Helligkeit, blendfreie Beschichtungen und robuste Gehäuse werden verwendet, um Sichtbarkeit und Haltbarkeit unter schwierigen Außenbedingungen zu gewährleisten. Einige Displays verfügen auch über eine Temperaturkompensation, um die Leistung über einen weiten Bereich von Umgebungstemperaturen aufrechtzuerhalten.

F4: Welche Rolle spielt der Timing-Controller (T-CON) in einem TFT-LCD-Display?

A4: Der Timing-Controller (T-CON) ist eine wichtige Komponente, die die verschiedenen Signale synchronisiert, die an das Display gesendet werden. Es generiert die präzisen Timing-Signale, die zur Steuerung der Gate- und Source-Treiber erforderlich sind, und stellt sicher, dass jedes Pixel die richtigen Informationen zur richtigen Zeit erhält. Der T-CON übernimmt auch häufig Aufgaben wie Skalierung, Farbmanagement und Framerate-Steuerung.

F5: Wie gehen TFT-LCD-Displays mit der Herausforderung hoher Bildwiederholfrequenzen für Gaming- und VR-Anwendungen um?

A5: Um hohe Bildwiederholfrequenzen für Gaming- und VR-Anwendungen zu erzielen, enthalten TFT-LCD-Displays mehrere fortschrittliche Technologien:

1. Verbesserte TFT-Materialien mit schnellerer Elektronenbeweglichkeit

2. Verbesserte Treiber-ICs mit höherem Datendurchsatz

3. Optimierte Timing-Controller, die Daten schneller verarbeiten und liefern können

4. Fortschrittliche Overdrive-Techniken zur Reduzierung der Pixel-Reaktionszeiten

Diese Verbesserungen ermöglichen es modernen TFT-LCD-Displays, Bildwiederholfrequenzen von 144 Hz, 240 Hz oder sogar höher zu erreichen und so flüssigere Bewegungen und reduzierte Latenzzeiten für anspruchsvolle Anwendungen zu ermöglichen.
