Wie wählen Sie das perfekte TFT-LCD-Display für Ihr Arduino-Projekt aus?

Einführung

Arduino-Enthusiasten und -Maker sind seit langem fasziniert von den Möglichkeiten, die TFT-LCD-Displays für ihre Projekte bieten. Diese lebendigen, farbenfrohen Bildschirme eröffnen eine Welt interaktiver und visuell ansprechender Anwendungen, von einfachen Datenanzeigen bis hin zu komplexen Benutzeroberflächen. In diesem umfassenden Leitfaden untersuchen wir die Vor- und Nachteile der Arbeit mit TFT-LCD-Displays für Arduino und decken alles ab, von der grundlegenden Einrichtung bis hin zu fortgeschrittenen Programmiertechniken.

TFT LCD Displays verstehen

TFT (Thin-Film Transistor) LCD Displays sind Aktivmatrix-Displays, die im Vergleich zu Passivmatrix-LCDs eine überlegene Bildqualität und schnellere Bildwiederholraten bieten. Sie sind in der Lage, satte Farben anzuzeigen und sogar Touch-Funktionen zu unterstützen, was sie ideal für die Erstellung interaktiver Arduino-Projekte macht.

Hauptmerkmale von TFT-LCD-Displays für Arduino

1. Hohe Auflösung: Viele TFT-Displays bieten Auflösungen von 320x240 Pixeln oder höher und ermöglichen so detaillierte Grafiken und Texte.

2. Farbtiefe: Mit Unterstützung für bis zu 65K Farben können diese Displays lebendige und lebensechte Bilder wiedergeben.

3. Schnelle Bildwiederholfrequenzen: TFT-LCDs können schnell aktualisiert werden und ermöglichen flüssige Animationen und reaktionsschnelle Schnittstellen.

4. Touch-Fähigkeit: Viele Module sind mit integrierten Berührungssensoren ausgestattet, die Ihren Projekten eine zusätzliche Ebene der Interaktivität verleihen.

5. Weite Betrachtungswinkel: Im Gegensatz zu einigen anderen Display-Technologien bieten TFT-LCDs eine gute Sichtbarkeit aus verschiedenen Winkeln.

Erste Schritte mit der Einrichtung von TFT-LCD und Arduino-Hardware

Um mit einem TFT-LCD-Display zu arbeiten, benötigen Sie:

1. Ein Arduino-Board (Uno, Mega oder kompatibel)

2. Ein TFT-LCD-Anzeigemodul (z. B. 2,8", 3,2" oder 3,5" Bildschirme sind üblich)

3. Überbrückungsdrähte

4. Breadboard (optional, für Prototyping)

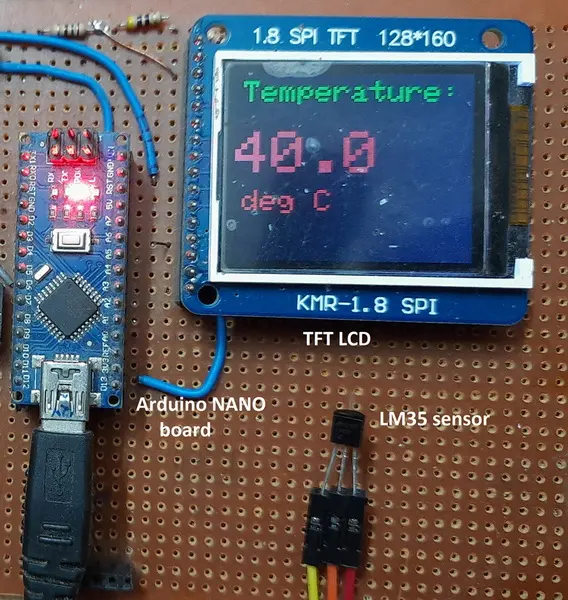

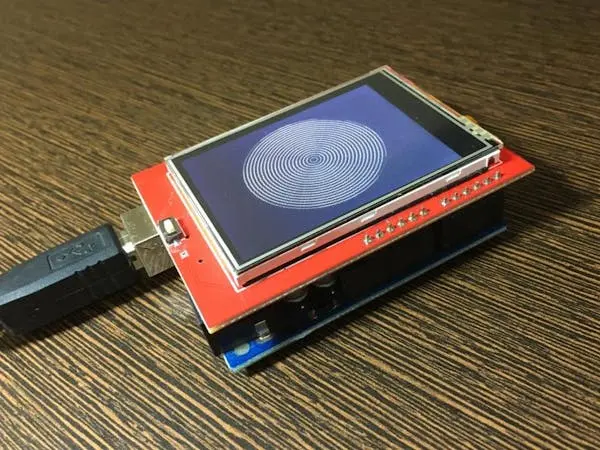

Die meisten TFT-LCD-Module, die für Arduino entwickelt wurden, werden als Shields geliefert, die direkt in Ihr Arduino-Board eingesteckt werden können. Wenn Sie jedoch ein eigenständiges Modul verwenden, müssen Sie es manuell verkabeln.

Software-Setup

Um Ihr TFT-LCD-Display zu programmieren, müssen Sie die entsprechenden Bibliotheken installieren. Die am häufigsten verwendeten Bibliotheken für Arduino TFT-Projekte sind:

1. Adafruit GFX Bibliothek

2. Adafruit ST7735 Library (für Displays mit dem ST7735-Treiber)

3. MCUFRIEND_kbv Bibliothek (für viele generische TFT-Shields)

Sie können diese Bibliotheken über den Bibliotheksmanager der Arduino IDE installieren oder indem Sie sie von GitHub herunterladen und manuell zu Ihrem Arduino-Bibliotheksordner hinzufügen.

Optimierung der Leistung

Bei der Arbeit mit TFT-LCD-Displays, insbesondere auf Arduino-Boards mit geringerer Leistung, kann die Leistung manchmal ein Problem sein. Hier sind einige Tipps zur Optimierung Ihres Codes:

1. Verwenden Sie nach Möglichkeit hardwarespezifische Bibliotheken, da diese oft schnellere Zeichenfunktionen bieten.

2. Minimieren Sie das Neuzeichnen im Vollbildmodus. Aktualisieren Sie nur die Teile des Bildschirms, die sich ändern.

3. Verwenden Sie größeren Text und einfachere Grafiken für eine flüssigere Leistung.

4. Wenn Sie Bilder verwenden, sollten Sie komprimierte Formate verwenden oder sie im Programmspeicher speichern.

Fazit

TFT-LCD-Displays eröffnen eine Welt voller Möglichkeiten für Arduino-Projekte und ermöglichen es Ihnen, visuell ansprechende und interaktive Schnittstellen zu erstellen. Von einfachen Datenanzeigen bis hin zu komplexen GUIs – die Fähigkeiten, die Sie in diesem Leitfaden gelernt haben, helfen Ihnen, Ihre Arduino-Projekte mit lebendigen Farben und ansprechenden Grafiken zum Leben zu erwecken.

Denken Sie daran, dass der Schlüssel zur Beherrschung von TFT-LCD-Displays Übung und Experimentieren ist. Scheuen Sie sich nicht, neue Dinge auszuprobieren und die Grenzen des Möglichen mit Ihrer Kombination aus Arduino und TFT-LCD zu erweitern.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen TFT-LCD und normalen LCD-Displays?

A1: TFT-LCD-Displays (Dünnfilmtransistoren) sind eine Art Aktivmatrix-LCD, die im Vergleich zu Passivmatrix-LCDs eine bessere Bildqualität, schnellere Bildwiederholfrequenzen und größere Betrachtungswinkel bieten. Sie können mehr Farben anzeigen und schärfere Bilder liefern, was sie ideal für grafische Anwendungen macht.

F2: Kann ich jedes TFT-LCD-Display mit meinem Arduino verwenden?

A2: Obwohl viele TFT-LCD-Displays mit Arduino kompatibel sind, ist es wichtig, die Spezifikationen und erforderlichen Bibliotheken zu überprüfen. Einige Displays werden als Shields geliefert, die speziell für bestimmte Arduino-Modelle entwickelt wurden, während andere möglicherweise zusätzliche Kabel und spezielle Bibliotheken erfordern, um ordnungsgemäß zu funktionieren.

F3: Wie konvertiere ich Bilder für die Verwendung mit TFT-LCD-Displays?

A3: Um Bilder auf einem TFT-LCD-Display zu verwenden, müssen Sie sie in der Regel in ein kompatibles Format konvertieren, z. B. ein C-Array mit RGB565-Werten. Tools wie LCD Image Converter oder der image2cpp Online-Konverter können Ihnen helfen, Ihre Bilder in das richtige Format für die Verwendung mit Arduino TFT-Bibliotheken umzuwandeln.

F4: Was sind einige häufige Probleme bei der Arbeit mit TFT-LCD-Displays und Arduino?

A4: Häufige Probleme sind langsame Bildwiederholfrequenzen, falsche Farben oder keine Anzeigeausgabe. Diese können häufig behoben werden, indem Sie sicherstellen, dass Sie die richtigen Bibliotheken verwenden, die Anzeige ordnungsgemäß initialisieren und den Code für die Leistung optimieren. Überprüfen Sie immer Ihre Verkabelung und stellen Sie sicher, dass Sie ein Netzteil verwenden, das den Anforderungen des Displays gerecht wird.

F5: Kann ich mit Arduino Animationen auf einem TFT-LCD-Display erstellen?

A5: Ja, Sie können mit Arduino Animationen auf TFT-LCD-Displays erstellen. Dies beinhaltet in der Regel die schnelle Aktualisierung bestimmter Teile des Bildschirms, um die Illusion von Bewegung zu erzeugen. Komplexe Animationen können jedoch auf Arduino-Boards mit geringerer Leistung aufgrund von Verarbeitungseinschränkungen eine Herausforderung darstellen. Für flüssige Animationen sollten Sie einfachere Grafiken verwenden oder auf einen leistungsfähigeren Mikrocontroller aufrüsten.
