Wie prägen projizierte kapazitive Bildschirme Benutzeroberflächen?

Einleitung

Im Zeitalter der modernen Technologie sind Touchscreens zu einem festen Bestandteil unseres täglichen Lebens geworden. Unter den verschiedenen Touchscreen-Technologien haben sich projizierte kapazitive Touchscreens (PCAP oder PCT) als bahnbrechend erwiesen und die Art und Weise, wie wir mit unseren Geräten interagieren, revolutioniert. Dieser Artikel taucht tief in die Welt der projizierten kapazitiven Touchscreen-Technologie ein und untersucht ihre Funktionsweise, Vorteile und Anwendungen in verschiedenen Branchen.

Die Projected Capacitive Touch-Technologie verstehen

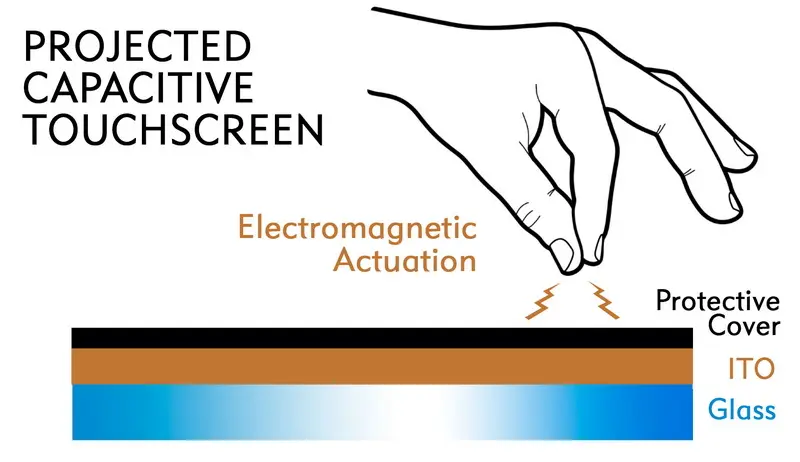

Die projizierte kapazitive Touch-Technologie ist eine fortschrittliche Form der kapazitiven Sensorik, die präzise und reaktionsschnelle Touch-Interaktionen ermöglicht. Im Gegensatz zu herkömmlichen kapazitiven Bildschirmen projiziert die PCAP-Technologie ein elektrostatisches Feld durch eine Schutzglasschicht, wodurch Berührungen auch durch dicke Materialien hindurch erkannt werden können.

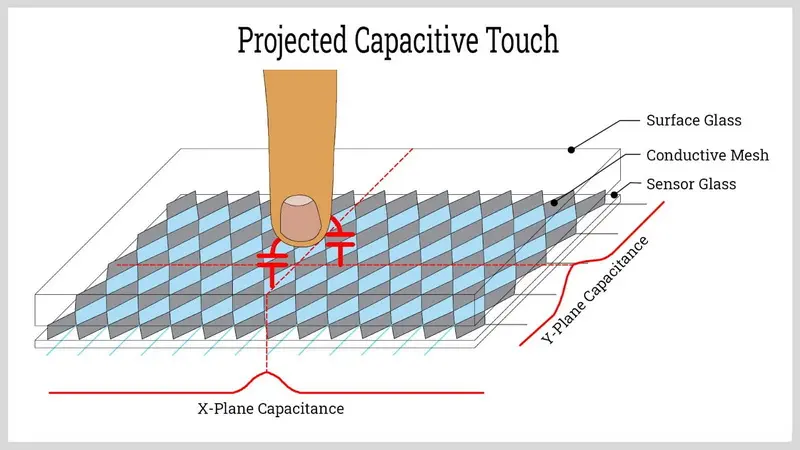

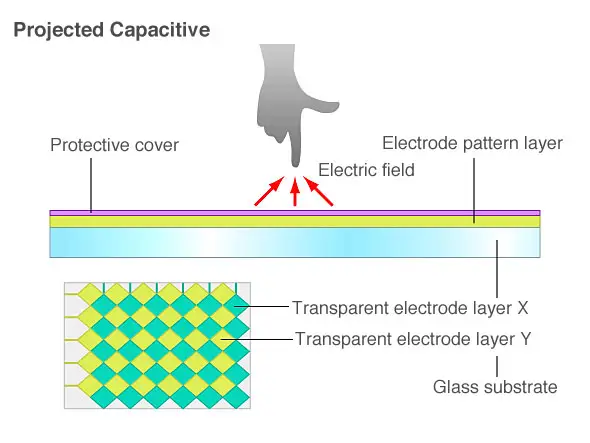

Der Kern eines projizierten kapazitiven Touchscreens besteht aus einem Gitter aus leitfähigen Elementen, die typischerweise aus Materialien wie Indiumzinnoxid (ITO), Silber, Kupfer oder Kohlenstoff bestehen. Diese Elemente sind in einer X-Schicht und einer Y-Schicht angeordnet, die durch ein Isoliermaterial getrennt sind. Wenn sich ein leitfähiges Objekt, wie z. B. ein menschlicher Finger, dem Bildschirm nähert, verzerrt es das elektrostatische Feld, was zu einer messbaren Kapazitätsänderung führt.

Funktionsweise von projizierten kapazitiven Touchscreens

Die Funktionsweise von projizierten kapazitiven Touchscreens kann in mehrere wichtige Schritte unterteilt werden:

1. Erzeugung elektrostatischer Felder: Das leitfähige Gitter erzeugt ein gleichmäßiges elektrostatisches Feld über die Oberfläche des Bildschirms.

2. Berührungserkennung: Wenn ein Finger oder ein leitfähiger Stift den Bildschirm berührt, verändert er das elektrostatische Feld an dieser Stelle.

3. Signalverarbeitung: Die Kapazitätsänderung wird vom Touch-Controller erkannt und gemessen.

4. Koordinatenberechnung: Der Controller berechnet die genauen Koordinaten des Berührungspunkts basierend auf den Kapazitätsänderungen über die X- und Y-Achse.

5. Datenübertragung: Die Touch-Koordinaten werden zur Interpretation und Aktion an das Betriebssystem des Geräts gesendet.

Dieses Video bietet eine visuelle Erklärung, wie die projizierte kapazitive Touch-Technologie funktioniert:

Vorteile von projizierten kapazitiven Touchscreens

Projiziert-kapazitive Touchscreens bieten zahlreiche Vorteile gegenüber anderen Touch-Technologien:

1. Multi-Touch-Fähigkeit: PCAP-Bildschirme können mehrere Berührungspunkte gleichzeitig erkennen und ermöglichen Gesten wie Pinch-to-Zoom und Scrollen mit mehreren Fingern.

2. Haltbarkeit: Die schützende Glasschicht macht PCAP-Bildschirme sehr widerstandsfähig gegen Kratzer, Staub und Flüssigkeiten.

3. Optische Klarheit: Da keine zusätzlichen Schichten auf dem Display vorhanden sind, bieten PCAP-Bildschirme eine hervorragende Bildqualität und Helligkeit.

4. Empfindlichkeit: Diese Bildschirme können Berührungen durch Handschuhe oder dünne, nicht leitende Materialien erkennen.

5. Genauigkeit: Die PCAP-Technologie bietet eine präzise Berührungserkennung und ist damit ideal für Anwendungen, die eine feine Steuerung erfordern.

6. Skalierbarkeit: Die Technologie kann auf Bildschirmen verschiedener Größen implementiert werden, von kleinen Smartphones bis hin zu großen interaktiven Displays.

Anwendungen von projizierten kapazitiven Touchscreens

Die Vielseitigkeit und Robustheit der projizierten kapazitiven Touch-Technologie haben zu ihrer weit verbreiteten Einführung in verschiedenen Branchen geführt:

1. Unterhaltungselektronik: Smartphones, Tablets und Laptops verwenden häufig PCAP-Bildschirme für ihre Benutzeroberflächen.

2. Automobilindustrie: Moderne Auto-Infotainment-Systeme und Armaturenbrett-Bedienelemente enthalten häufig PCAP-Technologie für eine schlanke, reaktionsschnelle Benutzeroberfläche.

3. Industrie und Medizin: PCAP-Bildschirme werden aufgrund ihrer Langlebigkeit und einfachen Reinigung in rauen Umgebungen und medizinischen Geräten eingesetzt.

4. Einzelhandel und Gastgewerbe: Selbstbedienungskioske, Point-of-Sale-Systeme und interaktive Displays in Geschäften und Restaurants nutzen häufig die PCAP-Technologie.

5. Bildung: Interaktive Whiteboards und kollaborative Lerntools profitieren von den Multi-Touch-Funktionen von PCAP-Bildschirmen.

Zukünftige Trends in der Projected Capacitive Touch-Technologie

Mit der Weiterentwicklung der Technologie zeichnen sich im Bereich der projizierten kapazitiven Touchscreens mehrere aufregende Trends ab:

1. Flexible und gebogene Displays: Die PCAP-Technologie wird für den Einsatz in flexiblen und gekrümmten Bildschirmen angepasst und eröffnet neue Designmöglichkeiten.

2. Verbesserte Empfindlichkeit: Laufende Forschungen zielen darauf ab, die Berührungsempfindlichkeit zu verbessern, um noch präzisere Interaktionen und druckempfindliche Eingaben zu ermöglichen.

3. Integration mit anderen Technologien: PCAP-Bildschirme werden mit Technologien wie Kraftmessung und haptischem Feedback kombiniert, um ein immersiveres Benutzererlebnis zu schaffen.

4. Größere Bildschirme: Mit der Verbesserung der Herstellungsprozesse wird die PCAP-Technologie in immer größeren Displays für kollaborative Arbeitsbereiche und öffentliche Installationen implementiert.

5. Energieeffizienz: Es werden Anstrengungen unternommen, um den Stromverbrauch von PCAP-Bildschirmen zu senken, damit sie besser für batteriebetriebene Geräte geeignet sind.

Schlussfolgerung

Die projiziert-kapazitive Touchscreen-Technologie hat die Art und Weise, wie wir mit unseren Geräten interagieren, revolutioniert und bietet eine perfekte Mischung aus Reaktionsfähigkeit, Langlebigkeit und Vielseitigkeit. Mit der Weiterentwicklung der Technologie können wir noch innovativere Anwendungen und Verbesserungen der Benutzererfahrung in verschiedenen Branchen erwarten. Die Zukunft der Touch-Interaktion ist rosig, und die projizierte kapazitive Technologie steht an der Spitze dieser aufregenden Entwicklung.

Häufig gestellte Fragen

1. F: Was ist der Unterschied zwischen projizierten kapazitiven und kapazitiven Oberflächen-Touchscreens?

A: Projizierte kapazitive Touchscreens verwenden ein Raster aus leitfähigen Elementen, um Berührungen zu erkennen, was Multi-Touch-Funktionen und eine höhere Genauigkeit ermöglicht. Kapazitive Oberflächenbildschirme verwenden eine einzige leitfähige Schicht und können jeweils nur einen Berührungspunkt erkennen.

2. F: Können projizierte kapazitive Touchscreens mit Handschuhen verwendet werden?

A: Ja, viele projizierte kapazitive Touchscreens können mit dünnen Handschuhen oder speziell entwickelten leitfähigen Handschuhen verwendet werden. Sehr dicke oder nicht leitfähige Handschuhe können jedoch nicht erkannt werden.

3. F: Werden projizierte kapazitive Touchscreens durch Wasser oder Feuchtigkeit beeinflusst?

A: Obwohl projizierte kapazitive Touchscreens im Allgemeinen wasserbeständiger sind als andere Typen, kann übermäßige Feuchtigkeit dennoch ihre Leistung beeinträchtigen. Viele moderne PCAP-Siebe verfügen über eine Wasserabweisungstechnologie, um diese Probleme zu minimieren.

4. F: Wie schneiden projizierte kapazitive Touchscreens im Vergleich zu resistiven Touchscreens ab?

A: Projizierte kapazitive Bildschirme bieten im Vergleich zu resistiven Bildschirmen eine bessere Bildqualität, Multitouch-Fähigkeit und Haltbarkeit. Widerstandsschirme können jedoch mit jedem Objekt betrieben werden und sind oft kostengünstiger.

5. F: Können projizierte kapazitive Touchscreens im Freien verwendet werden?

A: Ja, projizierte kapazitive Touchscreens können für den Einsatz im Freien konzipiert werden. Sie sind oft mit zusätzlichen Funktionen wie Displays mit hoher Helligkeit und Schutzbeschichtungen ausgestattet, um Umwelteinflüssen standzuhalten.
