Wie funktioniert der LCD-Touchscreen?

Zu verstehen, wie LCD-Touchscreens funktionieren, ist in der heutigen technologiegetriebenen Welt unerlässlich. Von Smartphones und Tablets bis hin zu industriellen Schaltschränken sind diese Geräte allgegenwärtig geworden und ermöglichen eine intuitive Interaktion durch Berührung. In diesem Artikel wird die Funktionsweise von LCD-Touchscreens, ihre Komponenten, die beteiligten Technologien und die praktischen Anwendungen ausführlich untersucht. Wir werden auch auf häufig gestellte Fragen eingehen, um ein umfassendes Verständnis dieser faszinierenden Technologie zu vermitteln.

Was ist ein LCD-Touchscreen?

Ein LCD-Touchscreen kombiniert zwei unterschiedliche Technologien: das Flüssigkristalldisplay (LCD) und die berührungsempfindliche Schicht, die Benutzereingaben erkennt.

Was ist ein LCD?

LCD steht für Liquid Crystal Display. Es handelt sich um eine Flachbildschirmtechnologie, die in elektronischen Geräten wie Laptops, Smartphones, Tablets und Monitoren weit verbreitet ist. Ein LCD funktioniert durch die Manipulation von Flüssigkristallen, die zwischen Glas- oder Kunststoffschichten eingebettet sind. Diese Kristalle emittieren selbst kein Licht, sondern steuern den Lichtdurchgang von einer Gegenbeleuchtung, um Bilder zu erzeugen.

Zu den Hauptkomponenten eines LCD-Bildschirms gehören:

- Hintergrundbeleuchtung: Normalerweise besteht sie aus LEDs und stellt die Lichtquelle hinter dem Bildschirm dar.

- Flüssigkristallschicht: Enthält Millionen von Flüssigkristallen, die sich als Reaktion auf elektrische Spannung verdrehen oder ausrichten, um den Lichtdurchgang zu steuern.

- Polarisationsfilter: Werden vor und nach der Flüssigkristallschicht positioniert, um die Lichtpolarisation zu steuern.

- Farbfilter: Unterteilen Sie jedes Pixel in rote, grüne und blaue Subpixel, um eine vollständige Farbpalette zu erzeugen.

Das LCD erstellt Bilder, indem es die Ausrichtung der Flüssigkristalle so anpasst, dass das Licht entweder blockiert oder durch die Farbfilter gelassen wird, wodurch das gewünschte Bild auf dem Bildschirm entsteht.

Was ist ein Touchscreen?

Ein Touchscreen ist ein Eingabegerät, das über dem Display angeordnet ist und Berührungen erkennt und darauf reagiert. Es ermöglicht Benutzern, mithilfe von Fingern, Stiften oder anderen Objekten direkt mit dem zu interagieren, was auf dem Bildschirm angezeigt wird.

Die berührungsempfindliche Schicht wird als Digitalisierer bezeichnet. Es ist transparent und wandelt physische Berührungen in digitale Signale um, die vom Prozessor des Geräts interpretiert werden.

Um

die Funktionsweise von LCD-Touchscreens zu verstehen, müssen sowohl das Display als auch die Berührungserkennungstechnologien und ihre Integration untersucht werden.

Funktionsweise von LCD-Touchscreens im Detail

1. Hintergrundbeleuchtung: Die LED-Hintergrundbeleuchtung strahlt weißes Licht aus, das durch die Schichten des Bildschirms dringt.

2. Polarisation: Der erste Polarisationsfilter lässt Lichtwellen, die in eine Richtung schwingen, durch.

3. Flüssigkristallmanipulation: Wenn keine Spannung angelegt wird, verdrehen Flüssigkristalle das polarisierte Licht um 90 Grad, sodass es den zweiten Polarisationsfilter passieren kann. Wenn eine Spannung angelegt wird, richten sich die Kristalle aus, um das Licht zu blockieren.

4. Farbfilterung: Farbfilter lassen nur bestimmte Wellenlängen (rot, grün, blau) passieren, wodurch farbige Pixel entstehen.

5. Bilderzeugung: Durch die Steuerung der Spannung über jedes Pixel moduliert das LCD Helligkeit und Farbe, um Bilder zu erzeugen.

Wie Touchscreens Eingaben erkennen

Es gibt verschiedene Arten von Touchscreen-Technologien, aber die gebräuchlichsten bei LCD-Touchscreens sind resistiv und kapazitiv.

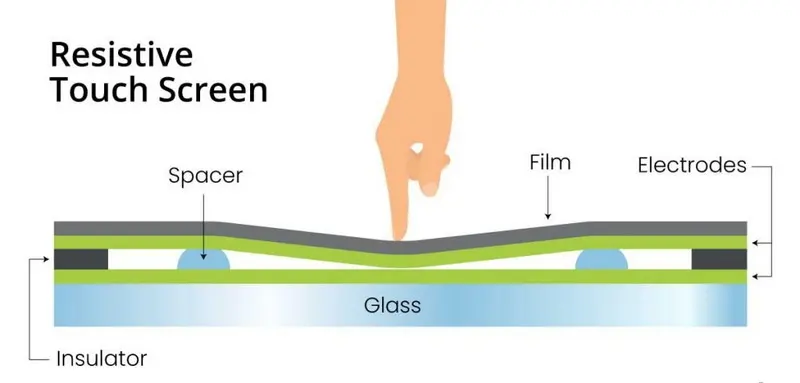

Resistive Touchscreens

- Bestehen aus zwei flexiblen Schichten, die durch einen Spalt getrennt sind.

- Wenn sie gedrückt werden, berühren sich die Schichten und ändern den elektrischen Widerstand.

- Das Gerät erkennt die Berührungsposition basierend auf dieser Änderung.

- Funktioniert mit jedem Objekt (Finger, Stift, behandschuhte Hand).

- Weniger empfindlich und weniger langlebig im Vergleich zu kapazitiven.

Kapazitive Touchscreens

- Verwenden Sie eine transparente leitfähige Schicht, die typischerweise aus Indiumzinnoxid besteht.

- Der Bildschirm hält eine geringe elektrische Ladung.

- Wenn ein Finger den Bildschirm berührt, zieht er aufgrund der Leitfähigkeit des Körpers eine gewisse Ladung ab.

- Sensoren um den Bildschirm herum erkennen die Änderung der Kapazität, um den Berührungspunkt zu lokalisieren.

- Unterstützt Multitouch und Gesten.

- Empfindlicher und langlebiger als resistiv.

- Funktioniert nicht mit normalen Handschuhen, es sei denn, sie sind leitfähig.

Integration von LCD und Touchscreen

Der berührungsempfindliche Digitizer wird auf das LCD-Panel laminiert. Auf dem Display werden Bilder angezeigt, während der Digitalisierer Berührungen erkennt, ohne die Bildqualität zu beeinträchtigen. Der Prozessor des Geräts kombiniert die Eingabedaten des Digitalisierers mit der visuellen Ausgabe des LCD-Bildschirms, um ein nahtloses interaktives Erlebnis zu bieten.

Arten von LCD-Touchscreen-Technologien

1. Resistive LCD-Touchscreens

- Kostengünstige und einfache Technologie.

- Gut für Umgebungen, in denen Benutzer Handschuhe tragen oder Stifte verwenden.

- Geringere Klarheit und Reaktionsfähigkeit.

2. Kapazitive LCD-Touchscreens

- Am häufigsten in modernen Geräten.

- Unterstützt Multi-Touch.

- Hohe Klarheit und Reaktionsfähigkeit.

- Erfordert leitfähige Berührung (normalerweise menschlicher Finger).

3. Surface Acoustic Wave (SAW) Touchscreens

- Verwenden Sie Ultraschallwellen auf der Glasoberfläche.

- Berührung absorbiert Wellen, die von Sensoren erkannt werden.

- Kann mit dem Finger, der behandschuhten Hand oder dem Stift aktiviert werden.

- Kratzfest und langlebig.

4. Berührungsempfindlichkeit Infrarot-Touchscreens

- Verwenden Sie Infrarotlichtstrahlen über den Bildschirm.

- Berührung unterbricht Strahlen, die von Sensoren erkannt werden.

- Langlebig und funktioniert mit jeder Eingabe.

Vorteile von LCD-Touchscreen-Displays

- Verbesserte Benutzererfahrung: Intuitive Interaktion mit Geräten durch Tippen, Wischen und Kneifen.

- Hohe Anzeigequalität: Helligkeit, Farbgenauigkeit und Auflösung sorgen für scharfe Bilder.

- Multi-Touch-Unterstützung: Ermöglicht Gesten und mehrere gleichzeitige Eingaben.

- Vielseitigkeit: Wird in Smartphones, Tablets, industriellen Steuerungen, POS-Systemen für den Einzelhandel und medizinischen Geräten verwendet.

- Barrierefreiheit: Unterstützt Hilfstechnologien und anpassbare Einstellungen.

- Haltbarkeit: Beständig gegen Kratzer, Verschüttungen und Umwelteinflüsse.

Herausforderungen und Nachteile

- Kapazitive Bildschirme funktionieren möglicherweise nicht mit nicht leitenden Handschuhen.

- Resistive Bildschirme können weniger reaktionsschnell sein und eine geringere Bildschärfe aufweisen.

- Touchscreen-Schichten erhöhen die Komplexität und die Kosten.

- Reparaturen können teuer sein, wenn entweder das LCD oder die Touch-Schicht beschädigt ist.

Fazit

Wenn man versteht, wie LCD-Touchscreens funktionieren, zeigt sich das ausgeklügelte Zusammenspiel zwischen Display-Technologie und Touch-Eingabeerkennung. Das LCD liefert lebendige, scharfe Bilder durch Manipulation von Flüssigkristallen und Hintergrundbeleuchtung, während die Touchscreen-Schicht Benutzereingaben durch elektrische Änderungen oder Druck erkennt. Gemeinsam schaffen sie interaktive Geräte, die die Art und Weise, wie wir kommunizieren, arbeiten und uns unterhalten, verändert haben. Fortschritte bei der Touchscreen-Technologie verbessern weiterhin die Reaktionsfähigkeit, Haltbarkeit und Benutzererfahrung, wodurch LCD-Touchscreens in der modernen Elektronik unverzichtbar werden.

FAQ zur Funktionsweise des LCD-Touchscreens

1. Was ist der Unterschied zwischen einem LCD- und einem Touchscreen?

Ein LCD ist eine Display-Technologie, die Bilder anzeigt, indem Licht durch Flüssigkristalle gesteuert wird, während ein Touchscreen eine Eingabeschicht ist, die Berührungsinteraktionen erkennt. Die beiden arbeiten zusammen, erfüllen aber unterschiedliche Funktionen.

2. Wie erkennt ein kapazitiver Touchscreen Berührungen?

Es besteht eine transparente, leitfähige Schicht, die mit Strom geladen ist. Wenn ein Finger den Bildschirm berührt, zieht er eine gewisse Ladung weg, und Sensoren erkennen diese Veränderung, um den Berührungspunkt zu lokalisieren.

3. Können LCD-Touchscreens mit Handschuhen verwendet werden?

Resistive Touchscreens können mit Handschuhen arbeiten, da sie auf Druck reagieren. Kapazitive Touchscreens funktionieren in der Regel nicht mit normalen Handschuhen, es sei denn, die Handschuhe haben leitfähige Fingerspitzen.

4. Warum benötigen LCD-Bildschirme eine Hintergrundbeleuchtung?

Flüssigkristalle selbst emittieren kein Licht, daher sorgt eine Hintergrundbeleuchtung für die Beleuchtung, die durch die Kristalle und Filter dringt, um sichtbare Bilder zu erzeugen.

5. Was sind die Vorteile von Multitouch-LCD-Touchscreens?

Multi-Touch ermöglicht die gleichzeitige Interaktion mehrerer Finger, was Gesten wie Pinch-to-Zoom und Rotation ermöglicht, die Benutzerfreundlichkeit verbessert und komplexere Interaktionen ermöglicht.
