Wie ist ein LCD-Bildschirm ade?

Flüssigkristallanzeigen (LCDs) sind zu einem wesentlichen Bestandteil der modernen Technologie geworden, die in Geräten zu finden ist, die von Smartphones und Computermonitoren bis hin zu Fernsehern und Digital Signage reichen. Die Frage, wie ein LCD-Bildschirm hergestellt wird, erfordert das Verständnis eines komplexen, mehrstufigen Herstellungsprozesses, der fortschrittliche Materialien, präzise Konstruktion und sorgfältige Montage kombiniert. Dieser Artikel bietet eine detaillierte Erklärung des gesamten Prozesses, von den Rohstoffen bis zum fertigen Produkt, und veranschaulicht die komplizierte Handwerkskunst hinter alltäglichen Bildschirmen.

Die Grundlagen der LCD-Technologie

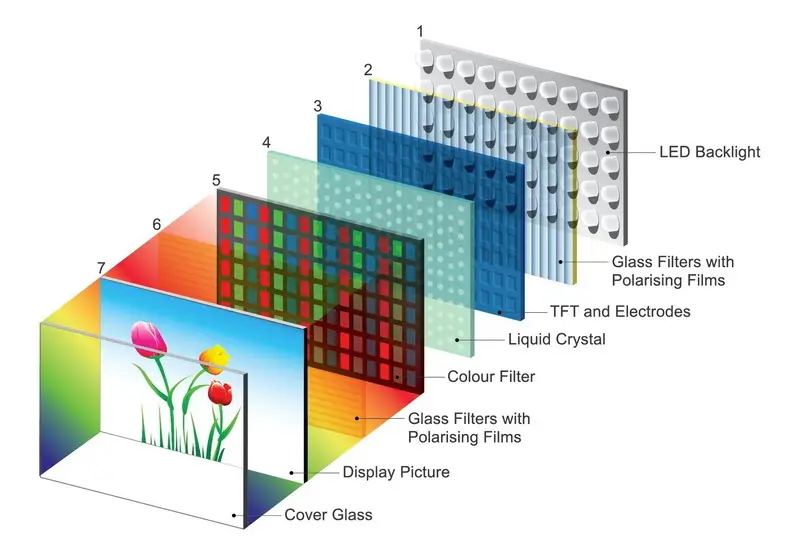

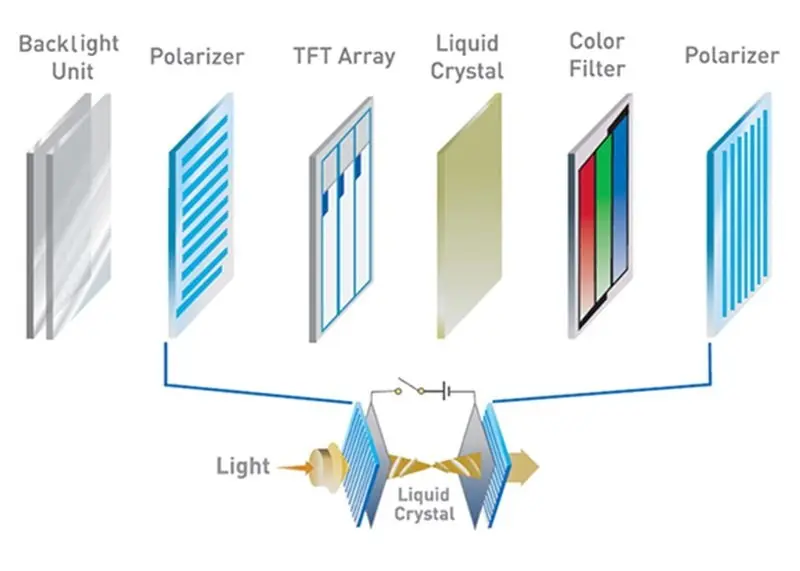

Um zu verstehen, wie ein LCD-Bildschirm hergestellt wird, ist es wichtig, zuerst die grundlegende Struktur eines LCD-Bildschirms zu verstehen. Ein LCD-Bildschirm besteht aus mehreren Schichten, die zusammenarbeiten:

- Zwei Glassubstrate (Panels), die eine dünne Schicht aus Flüssigkristallmaterial umgeben.

- Dünnschichttransistoren (TFTs), die auf einem Substrat eingebettet sind, um jedes Pixel zu steuern.

- Farbfilter, die rote, grüne und blaue Subpixel erzeugen.

- Polarisationsfilter, die die Lichtpolarisation steuern.

- Eine Hintergrundbeleuchtung, die den Bildschirm beleuchtet, da LCDs selbst kein Licht emittieren.

Die Flüssigkristalle im Inneren des Panels reagieren auf elektrische Signale, indem sie ihre Ausrichtung ändern, wodurch das Licht, das durch das Display fällt, moduliert wird, um Bilder zu erzeugen. Der Herstellungsprozess besteht darin, diese Komponenten zu fertigen und mit äußerster Präzision zusammenzubauen.

Schritt-für-Schritt-Anleitung: Wie wird ein LCD-Bildschirm hergestellt?

1. Vorbereitung des Glassubstrats

Der Herstellungsprozess beginnt mit der Vorbereitung der Glassubstrate, die als Grundlage für das LCD dienen. Es werden zwei Arten von Glasplatten verwendet:

- Array-Substrat: Hier befinden sich die TFTs, die die Pixelaktivierung steuern.

- Farbfilter-Substrat: Dazu gehören die Farbfilter und eine schwarze Matrix zur Trennung der Pixel.

Beide Substrate werden gründlich gereinigt und poliert, um sicherzustellen, dass die Oberflächen frei von Staub und Verunreinigungen sind. Dieser Schritt ist von entscheidender Bedeutung, da jede Unvollkommenheit die Qualität und Langlebigkeit des Displays beeinträchtigen kann.

2. Herstellung von Dünnschichttransistoren (TFT)

Das Array-Substrat ist mit einem transparenten leitfähigen Material beschichtet, typischerweise Indiumzinnoxid (ITO). Anschließend wird eine dünne Schicht aus amorphem Silizium mittels chemischer Gasphasenabscheidung (CVD) abgeschieden. Die Photolithografie – ein Verfahren, das aus der Halbleiterfertigung übernommen wurde – wird dann verwendet, um diese Schicht zu ätzen und zu strukturieren, wodurch das TFT-Array entsteht.

Jedes TFT fungiert als mikroskopisch kleiner Schalter, der die Lichtdurchlässigkeit eines einzelnen Pixels steuert. Die Herstellung umfasst mehrere präzise Schritte, darunter:

- Bildung von Gate-Elektroden.

- Abscheidung von Source- und Drain-Elektroden.

- Erstellung von Kontaktlöchern für elektrische Verbindungen.

Diese präzise Strukturierung stellt sicher, dass jedes Pixel unabhängig gesteuert werden kann, um eine genaue Bilddarstellung

zu gewährleisten.

3. Anwendung des Farbfilters

Das Farbfiltersubstrat ist mit einer schwarzen Matrix beschichtet, um Pixelgrenzen zu definieren und Farbausbluten zu verhindern. Rote, grüne und blaue Farbfilter werden dann mithilfe der Fotolithografie auf die jeweiligen Pixelbereiche angewendet. Die Präzision dieses Schritts ist entscheidend für die Erzeugung lebendiger, präziser Farben auf dem Bildschirm.

4. Ausrichtung der Flüssigkristalle

Beide Glassubstrate sind mit einer dünnen Schicht aus Polyimid beschichtet, die dann in eine bestimmte Richtung gerieben wird, um die Flüssigkristallmoleküle auszurichten. Diese Ausrichtung ist wichtig, da sie bestimmt, wie sich die Flüssigkristalle als Reaktion auf elektrische Signale drehen und aufdrehen, und so den Lichtdurchgang steuert.

Die Reibrichtungen auf den beiden Substraten verlaufen senkrecht zueinander, wodurch der für viele LCDs charakteristische verdrehte nematische Effekt entsteht.

5. Montage der LCD-Zelle

Die beiden Substrate werden zu einer Sandwichstruktur zusammengefügt, die durch winzige Abstandshalter getrennt sind, die einen präzisen Abstand einhalten. Diese Lücke ist entscheidend, da sie das Verhalten der Flüssigkristalle und letztendlich die optische Leistung des Displays bestimmt.

Die Kanten sind mit einem speziellen Kleber versiegelt, so dass eine kleine Öffnung für die Flüssigkristallinjektion übrig bleibt. Die Montage erfolgt in der Regel in einem Reinraum, um eine Staubkontamination zu vermeiden.

6. Flüssigkristallinjektion

Flüssigkristallmaterial wird in den Spalt zwischen den Glassubstraten injiziert. Dieser Vorgang wird oft in einer Vakuumkammer durchgeführt, um Luftblasen zu vermeiden, die Displaydefekte verursachen könnten.

Die Flüssigkristalle haben Eigenschaften zwischen denen von Flüssigkeiten und Festkörpern, so dass sie beim Anlegen eines elektrischen Feldes ihre Ausrichtung ändern und so Licht modulieren können.

7. Polarisationsaufsatz Polarisationsfilter

werden an den Außenflächen des LCD-Panels angebracht. Diese Filter steuern die Polarisation des Lichts, das in die Flüssigkristallschicht ein- und austritt, und ermöglichen es dem Display, Bilder anzuzeigen, indem sie Licht selektiv blockieren oder zulassen.

Die Polarisatoren sind im 90-Grad-Winkel zueinander ausgerichtet, um die Lichtlenkung zu maximieren.

8. Integration der Hintergrundbeleuchtung

Da LCDs selbst kein Licht abgeben, wird hinter dem Panel eine Hintergrundbeleuchtung hinzugefügt, um das Display zu beleuchten. Die Hintergrundbeleuchtung besteht in der Regel aus Leuchtdioden (LEDs), die so angeordnet sind, dass sie eine gleichmäßige Helligkeit bieten.

Die Qualität und Gleichmäßigkeit der Hintergrundbeleuchtung sind entscheidend für die Gesamthelligkeit des Displays und die Farbgenauigkeit.

9. Endprüfung und Inspektion

Nach der Montage wird jedes LCD-Panel umfangreichen Tests unterzogen, um sicherzustellen, dass es den Qualitätsstandards entspricht. Zu den Tests gehören:

- Überprüfung auf tote Pixel oder Defekte.

- Messung der Farbgenauigkeit und Helligkeitsgleichmäßigkeit.

- Überprüfung der elektrischen Funktionalität des TFT-Arrays.

Nur Displays, die diese strengen Tests bestehen, werden in Verbrauchergeräte integriert.

Weitere Details zur LCD-Herstellung

Bedeutung der Reinraumumgebung

Der gesamte Herstellungsprozess von LCD-Bildschirmen findet in Reinräumen statt, d. h. in Umgebungen mit kontrollierten Staub-, Feuchtigkeits- und Temperaturwerten. Selbst mikroskopisch kleine Partikel können Defekte in den Dünnschichtschichten oder der Flüssigkristallausrichtung verursachen, was zu toten Pixeln oder Farbinkonsistenzen führt.

Fortschritte in der LCD-Technologie

Die

moderne LCD-Fertigung hat sich weiterentwickelt und umfasst verschiedene Verbesserungen, wie z. B.:

-

In-Plane-Switching (IPS): Verbessert die Betrachtungswinkel und die Farbwiedergabe durch Änderung der Flüssigkristallausrichtungsmethode.

- Hochauflösende Panels: Erfordert eine noch feinere Fotolithografie, um kleinere Pixel zu erzeugen.

- Energieeffiziente Hintergrundbeleuchtung: Verwenden Sie LED-Technologie, um den Stromverbrauch zu senken.

Diese Fortschritte spiegeln die kontinuierlichen Verbesserungen des Herstellungsprozesses wider, um die Anforderungen der Verbraucher nach besserer Displayqualität zu erfüllen.

Bei

der Herstellung von LCD-Bildschirmen werden Materialien wie Indium und Flüssigkristalle verwendet, die eine verantwortungsvolle Beschaffung und Entsorgung erfordern. Viele Hersteller führen umweltfreundlichere Prozesse und Recyclingprogramme ein, um die Umweltbelastung zu reduzieren.

Fazit

Der Prozess der Herstellung eines LCD-Bildschirms ist eine bemerkenswerte Mischung aus Materialwissenschaft, Feinmechanik und Reinraummontage. Von der Vorbereitung von Glassubstraten über die Herstellung von Dünnschichttransistoren bis hin zur Injektion von Flüssigkristallen und der Integration von Hintergrundbeleuchtungen wird jeder Schritt sorgfältig ausgeführt, um die hochwertigen Displays herzustellen, die unsere digitale Welt antreiben. Dieser komplexe Herstellungsprozess ermöglicht es LCDs, scharfe Bilder, lebendige Farben und Energieeffizienz in einem schlanken Formfaktor zu liefern, was sie in der modernen Elektronik unverzichtbar macht.

FAQ: Verwandte Fragen zur Herstellung von LCD-Bildschirmen

1. Welche Materialien werden für die Herstellung von LCD-Bildschirmen verwendet?

LCD-Bildschirme verwenden hauptsächlich Glassubstrate, die mit Indiumzinnoxid (ITO), Flüssigkristallmaterial, Farbfiltern (rot, grün, blau), Polarisationsfiltern und einer Hintergrundbeleuchtungsquelle wie LEDs beschichtet sind.

2. Warum ist die Fotolithographie bei der LCD-Herstellung wichtig?

Die Photolithografie wird verwendet, um das Dünnschichttransistorarray und die Farbfilter mit hoher Präzision zu strukturieren, was eine individuelle Pixelsteuerung und eine genaue Farbwiedergabe ermöglicht.

3. Wie werden Flüssigkristalle in das LCD-Panel injiziert?

Flüssigkristalle werden in einer Vakuumkammer in den Spalt zwischen zwei Glassubstraten injiziert, um Luftblasen zu vermeiden und eine gleichmäßige Verteilung und optimale Displayleistung zu gewährleisten.

4. Welche Rolle spielen Polarisatoren in einem LCD?

Polarisatoren steuern die Ausrichtung der Lichtwellen, die in die Flüssigkristallschicht ein- und austreten, und ermöglichen so die für die Bilderzeugung erforderliche Modulation des Lichts.

5. Wie wird der Abstand zwischen den Glassubstraten aufrechterhalten?

Während der Montage werden Abstandshalter mit präziser Dicke zwischen den beiden Glassubstraten platziert, um einen gleichmäßigen Spalt zu erhalten, der für die ordnungsgemäße Funktion des Flüssigkristalls entscheidend ist.
