Wie repariere ich den LCD-Bildschirm?

LCD-Bildschirme werden häufig in Geräten wie Laptops, Monitoren, Fernsehern, Taschenrechnern und Fernbedienungen verwendet. Im Laufe der Zeit können auf diesen Bildschirmen Probleme auftreten, die von geringfügigen Anzeigestörungen bis hin zu kompletten Ausfällen reichen. Wenn Sie wissen, wie Sie Probleme mit dem LCD-Bildschirm beheben können, können Sie Geld sparen und die Lebensdauer Ihres Geräts verlängern. Dieser Artikel enthält eine ausführliche Anleitung zur Behebung von Problemen mit LCD-Bildschirmen, die häufige Probleme, Schritt-für-Schritt-Reparaturmethoden, benötigte Werkzeuge und Wartungstipps abdeckt.

Probleme mit LCD-Bildschirmen verstehen

Bevor Sie sich mit der Behebung von Problemen mit LCD-Bildschirmen befassen, ist es wichtig, die typischen Probleme zu verstehen, die diese Displays betreffen.

Häufige Probleme mit dem LCD-Bildschirm

- Tote Pixel und Linien: Pixel, die schwarz oder weiß bleiben, oder Linien, die aufgrund beschädigter Pixel oder interner Verbindungen erscheinen.

- Verblasste oder Geisterbilder: Anzeigeelemente erscheinen schwach oder teilweise sichtbar, was oft durch schlechten Kontakt oder alternde Komponenten verursacht wird.

- Risse und physische Schäden: Scherben oder beschädigte Innenschichten, die normalerweise einen Bildschirmwechsel erfordern.

- Farbverzerrungen: Ungleichmäßige Farbverteilung, Farbstiche oder Regenbogenmuster, die durch Defekte im Farbfilter oder Polarisator verursacht werden.

- Probleme mit der Hintergrundbeleuchtung: Der Bildschirm erscheint aufgrund eines Fehlers der Hintergrundbeleuchtung sehr dunkel oder völlig dunkel.

- Verbindungsprobleme: Lose oder beschädigte Flachbandkabel und Steckverbinder, die eine teilweise oder keine Anzeige verursachen.

Ursachen für LCD-Bildschirmausfälle

- Physikalische Einwirkung oder Druck, die Risse verursachen.

- Innere Verunreinigungen oder Kratzer auf der Polarisationsfolie.

- Schlechte Herstellungs- oder Montagefehler.

- Alternde Komponenten wie Kondensatoren oder Klebefehler.

- Eindringen von Feuchtigkeit, die Korrosion oder Kurzschlüsse verursacht.

- Lose oder oxidierte elektrische Verbindungen.

Werkzeuge und Materialien, die zur Befestigung von LCD-Bildschirmen benötigt

werden

Um effektiv zu erfahren, wie Sie Probleme mit dem LCD-Bildschirm beheben können, sammeln Sie die folgenden Tools und Materialien:

- Präzisions-Schraubendreher

- Spudger oder Hebelwerkzeug aus Kunststoff

-Pinzette

- Heißluftpistole oder Haartrockner (zum Aufweichen des Klebstoffs)

- Ersatz-LCD-Bildschirm (falls erforderlich)

- Isopropylalkohol und Reinigungstuch

- Klebeband (Scotch oder elektrisch)

- Cutter oder Schere

- Radiergummi (zum Reinigen von Kontakten)

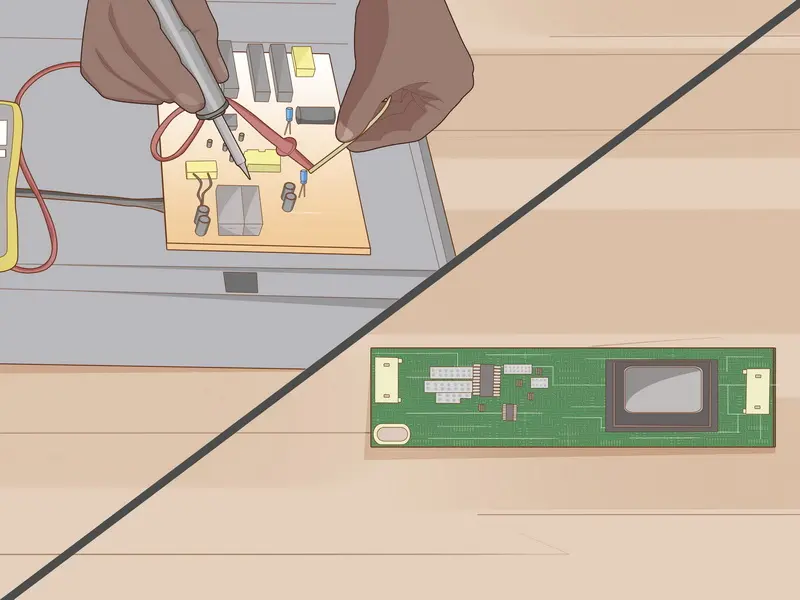

- Multimeter (zum Testen von Verbindungen)

Wenn Sie diese bereit haben, wird der Reparaturprozess reibungsloser und sicherer.

So reparieren Sie den LCD-Bildschirm: Schritt-für-Schritt-Reparaturanleitung

Schritt 1: Schalten Sie Ihr Gerät aus und zerlegen Sie es

Beginnen Sie immer damit, Ihr Gerät auszuschalten und von jeder Stromquelle zu trennen. Entfernen Sie ggf. die Batterien. Verwenden Sie Schraubendreher, um die hintere Abdeckung oder das Gehäuse vorsichtig zu entfernen. Hebele das Gehäuse mit einem Plastikspatel auf, ohne es zu beschädigen.

Schritt 2: Überprüfen Sie das LCD und die internen Komponenten

Achten Sie auf sichtbare Anzeichen von Schäden wie Risse, Verfärbungen oder lose Kabel. Überprüfen Sie die Flachbandkabel, die das LCD mit dem Motherboard oder der Leiterplatte verbinden, auf Lockerheit oder Korrosion.

Schritt 3: Kontakte und Steckverbinder reinigen

Eine häufige Ursache für LCD-Probleme ist ein schlechter elektrischer Kontakt. Reinigen Sie die Kontakte auf dem LCD und das Flachbandkabel mit Isopropylalkohol und einem weichen Tuch oder Wattestäbchen. Bei hartnäckigem Schmutz reiben Sie die Kontakte vorsichtig mit einem Radiergummi ab, um die Oxidation zu entfernen.

Schritt 4: Befestigen Sie die Flachbandkabelverbindungen wieder oder reparieren

Sie sie

Wenn das Flachbandkabel locker oder teilweise getrennt ist, schließen Sie es vorsichtig wieder an. Einige Steckverbinder lassen sich einrasten, während andere das Kabel fest drücken und mit Klebeband sichern müssen. In einigen Fällen kann die Anwendung sanfter Hitze mit einer Heißluftpistole den Klebstoff aufweichen und den Kontakt verbessern.

Schritt 5: Reflektierende Rückseite reparieren oder austauschen (für Taschenrechner, Fernbedienungen)

Wenn das LCD eine beschädigte reflektierende Rückseite hat, ziehen Sie die oberste Schicht vorsichtig ab, ohne den Polarisationsfilter zu beschädigen. Ersetzen Sie es durch ein Stück weißes Papier oder Folie, das auf die richtige Größe zugeschnitten ist, und befestigen Sie es mit Klebeband, um das Reflexionsvermögen wiederherzustellen.

Schritt 6: Testen Sie den Bildschirm

Schalten Sie das Gerät ein, bevor Sie es wieder zusammenbauen, um zu testen, ob der Bildschirm ordnungsgemäß funktioniert. Wenn das Display immer noch defekt ist, kann eine weitere Fehlerbehebung oder ein Austausch erforderlich sein.

Schritt 7: Ersetzen Sie den LCD-Bildschirm (falls erforderlich)

Ist der Bildschirm gerissen oder stark beschädigt, ist eine Reparatur in der Regel nicht möglich. Entfernen Sie den alten Bildschirm, indem Sie alle Kabel abklemmen und die Befestigungsschrauben lösen. Installieren Sie den neuen Bildschirm, indem Sie den Entfernungsvorgang umkehren.

Erweiterte Tipps zur Behebung von Problemen mit dem LCD-Bildschirm

Korrigieren von toten Zeilen oder Spalten

Bei toten Reihen oder Spalten kann das sanfte Erhitzen der Flachbandkabelverbindung mit einem Lötkolben, der auf eine niedrige Temperatur eingestellt ist, den leitfähigen Klebstoff aufschmelzen und den Kontakt wiederherstellen. Achten Sie darauf, das Kabel nicht zu überhitzen und zu beschädigen.

Erhöhung des Anpressdrucks

Manchmal kann durch einfaches Erhöhen des Drucks auf die LCD-zu-PCB-Verbindung durch Hinzufügen kleiner Clips oder Bandschichten die Anzeigesegmente wiederhergestellt werden.

Vermeidung weiterer Schäden

- Ziehen Sie den transparenten Polarisationsfilter nicht ab.

- Vermeiden Sie übermäßige Hitze oder Kraft.

- Behandeln Sie alle Komponenten vorsichtig, um neue Schäden zu vermeiden.

Wartung Ihres LCD-Bildschirms

- Halten Sie den Bildschirm mit geeigneten Reinigungslösungen und Mikrofasertüchern sauber.

- Vermeiden Sie es, Druck auszuüben oder den Bildschirm zu verbiegen.

- Schutz vor Feuchtigkeit und extremen Temperaturen.

- Überprüfen und reinigen Sie die Anschlüsse regelmäßig, wenn Sie Anzeigeprobleme bemerken.

Schlussfolgerung

Zu lernen, wie das Beheben von Problemen mit LCD-Bildschirmen eine wertvolle Fähigkeit sein kann, die Sie vor kostspieligem Austausch bewahrt. Viele häufige Probleme wie schlechte Verbindungen, verschmutzte Kontakte oder beschädigte reflektierende Schichten können mit einfachen Werkzeugen und sorgfältiger Handhabung repariert werden. Physische Schäden wie Risse erfordern jedoch in der Regel einen vollständigen Austausch des Bildschirms. Wenn Sie die hier beschriebene Schritt-für-Schritt-Anleitung und die Wartungstipps befolgen, können Sie die Lebensdauer Ihrer LCD-Geräte verlängern und ihre Displays klar und funktionsfähig halten.

FAQ: So reparieren Sie den LCD-Bildschirm

1. Kann ich einen rissigen LCD-Bildschirm reparieren, ohne ihn auszutauschen?

Nein, bei zerbrochenen LCD-Bildschirmen sind defekte Schaltkreise auf dem Glas aufgedruckt, die Reparaturen unmöglich machen. Die einzige Lösung besteht darin, den Bildschirm auszutauschen.

2. Wie reinige ich die Kontakte eines LCD-Bildschirms?

Verwenden Sie Isopropylalkohol und ein weiches Tuch oder Wattestäbchen, um die Kontakte vorsichtig zu reinigen. Bei hartnäckiger Oxidation kann ein Radiergummi vorsichtig verwendet werden.

3. Welche Werkzeuge benötige ich, um einen LCD-Bildschirm zu reparieren?

Sie benötigen Präzisionsschraubendreher, einen Plastikspatel, eine Pinzette, eine Heißluftpistole oder einen Haartrockner, Isopropylalkohol, Klebeband und möglicherweise einen Ersatzbildschirm.

4. Wie behebe ich tote Pixel oder Linien auf einem LCD-Bildschirm?

Tote Pixel oder Linien können manchmal durch Reinigen und Wiedereinsetzen der Flachbandkabelverbindungen oder durch sanftes Erhitzen des Reflow-Klebstoffs behoben werden. Wenn dies nicht erfolgreich ist, kann ein Austausch des Bildschirms erforderlich sein.

5. Ist es sicher, den LCD-Bildschirm während der Reparatur zu erhitzen?

Ja, aber wenden Sie nur geringe Hitze auf die Flachbandkabelanschlüsse an, um den Klebstoff aufzuweichen. Vermeiden Sie es, Wärme auf das LCD-Panel selbst zu leiten, um Schäden zu vermeiden.
