Wie funktioniert der LCD-Bildschirm in Projektoren?

Die Flüssigkristallanzeige-Technologie (LCD) in Projektoren ist eine faszinierende Mischung aus Optik, Elektronik und Materialwissenschaft, die die Projektion heller, farbenfroher Bilder auf große Bildschirme ermöglicht. Um zu verstehen, wie LCD-Bildschirme in Projektoren funktionieren, müssen die Komponenten im Inneren des Projektors, der Lichtmanipulationsprozess und die Art und Weise, wie Bilder geformt und projiziert werden, untersucht werden. Dieser Artikel bietet eine umfassende Erläuterung der Technologie hinter LCD-Projektoren, ihrer Funktionsprinzipien, Vorteile und häufig gestellten Fragen.

Die Grundlagen von LCD-Projektoren

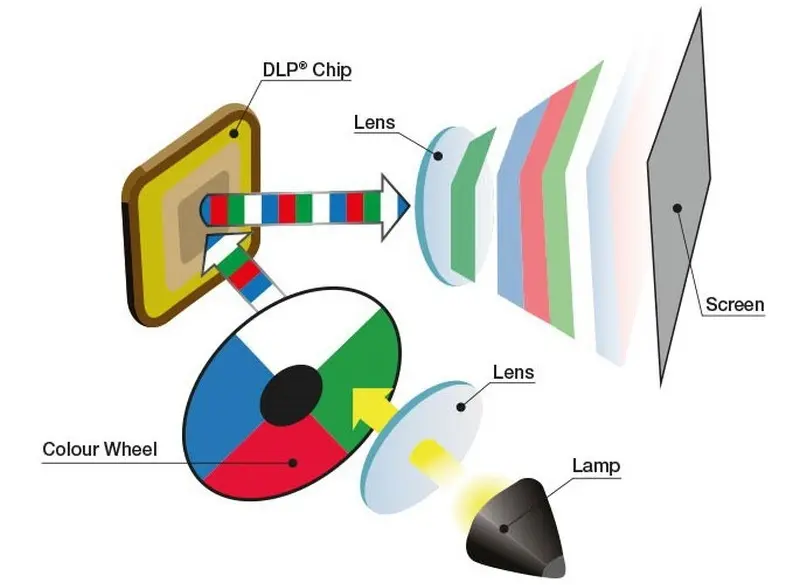

Ein LCD-Projektor verwendet Flüssigkristall-Anzeigetafeln, um das Licht zu modulieren und Bilder zu erzeugen. Im Gegensatz zu anderen Projektionstechnologien wie Digital Light Processing (DLP), die Licht reflektieren, übertragen LCD-Projektoren Licht durch Flüssigkristallplatten, um Bilder zu erzeugen. Der Kern dieser Technologie liegt in der Manipulation von Lichtwellen durch Flüssigkristalle, die die Intensität und Farbe des Lichts, das durch sie hindurchgeht, steuern können.

Was ist ein LCD-Bildschirm in einem Projektor?

Die LCD-Leinwand in einem Projektor ist keine einzelne Leinwand, sondern eine Reihe von drei kleinen LCD-Panels, die jeweils einer der Grundfarben des Lichts gewidmet sind: Rot, Grün und Blau. Diese Panels arbeiten zusammen, um das gesamte Farbspektrum des projizierten Bildes zu erzeugen. Jedes Panel ist fein abgestimmt, um seinen spezifischen Farbkanal zu handhaben, was eine präzise Steuerung der Farbwiedergabe und Helligkeit ermöglicht.

Wie funktioniert der LCD-Bildschirm in Projektoren?

Schritt 1: Lichtquelle und Polarisation

Der Prozess beginnt mit einer leistungsstarken weißen Lichtquelle, oft einer Halogen-Metalldampflampe, LED oder einem Laser. Diese Lichtquelle emittiert weißes Licht mit breitem Spektrum, das gesteuert und in seine einzelnen Farben aufgeteilt werden muss. Die Intensität und Qualität dieser Lichtquelle sind entscheidend, da sie sich direkt auf die Helligkeit und Klarheit des projizierten Bildes auswirken.

Bevor es die LCD-Panels erreicht, wird das weiße Licht zunächst polarisiert. Polarisationsfilter lassen nur Lichtwellen durch, die in eine bestimmte Richtung oszillieren, wodurch die Effizienz des Lichtmodulationsprozesses in den LCD-Panels erhöht wird. Dieser Schritt ist wichtig, da Flüssigkristalle polarisiertes Licht manipulieren, so dass die Steuerung des Polarisationszustands des einfallenden Lichts die Bildqualität optimiert.

Schritt 2: Farbseparation mit dichroitischen Spiegeln

Nach der Polarisation durchläuft das weiße Licht eine Reihe von dichroitischen Spiegeln. Bei diesen Spiegeln handelt es sich um spezialisierte optische Komponenten, die bestimmte Wellenlängen (Farben) des Lichts reflektieren, während andere durchgelassen werden.

- Der erste dichroitische Spiegel reflektiert den roten Anteil des Lichts, während er den grünen und blauen Anteil passieren lässt.

- Der zweite Spiegel trennt das grüne vom blauen Licht.

- Dieser Prozess führt zu drei unterschiedlichen Lichtstrahlen: rot, grün und blau.

Diese präzise Trennung der Farben ist von grundlegender Bedeutung, um lebendige und genaue Farbbilder zu erzeugen. Jeder Farbstrahl wird dann zur Modulation an das jeweilige LCD-Panel gesendet.

Schritt 3: Modulation über LCD-Panels

Jeder der drei farbigen Lichtstrahlen wird auf das jeweilige LCD-Panel gerichtet. Diese Paneele bestehen aus Glasschichten, in denen Flüssigkristalle eingebettet sind. Jedes Panel enthält Millionen von Pixeln, und jedes Pixel kann elektrisch gesteuert werden, um Licht entweder zu blockieren oder durchzulassen.

Wenn ein elektrischer Strom an die Flüssigkristalle in einem Pixel angelegt wird, ändert sich ihre Ausrichtung, was sich darauf auswirkt, wie viel Licht durch dieses Pixel fällt. Durch Variieren der elektrischen Ladung kann der Projektor die Helligkeit und Farbintensität jedes Pixels steuern. Durch dieses selektive Blockieren und Durchlassen von Licht wird das Bild für jeden Farbkanal unabhängig voneinander moduliert. Die schnelle und präzise Kontrolle über Millionen von Pixeln ermöglicht die Erstellung detaillierter und dynamischer Bilder.

Schritt 4: Kombinieren der Farben

Nach der Modulation verlassen die drei farbigen Lichtstrahlen ihre jeweiligen LCD-Panels und tragen die Bildinformationen für Rot-, Grün- und Blaukanäle. Diese Strahlen werden dann mit einem dichroitischen Prisma oder Kombinierwürfel neu kombiniert, der die drei Bilder perfekt überlappt, um ein einziges Vollfarbbild zu bilden. Die Ausrichtung dieser Bilder ist entscheidend, um Farbsäume oder Unschärfen zu vermeiden und ein scharfes und zusammenhängendes Endbild zu gewährleisten.

Schritt 5: Projektion durch das Objektiv

Das kombinierte Bild wird dann durch ein Linsensystem projiziert, das das Bild vergrößert und auf eine Leinwand fokussiert. Das Objektiv sorgt dafür, dass das Bild im gewünschten Projektionsabstand scharf und klar ist. Viele Projektoren verfügen über verstellbare Objektive, mit denen Benutzer zoomen, fokussieren und Bildverzerrungen korrigieren können, um sie an verschiedene Umgebungen und Bildschirmgrößen anzupassen.

Detaillierte Komponenten, die an LCD-Projektoren beteiligt sind

Lichtquelle

- In der Regel eine hochintensive Halogen-Metalldampflampe, LED oder Laser.

- Liefert das weiße Licht, das für die Farbseparation benötigt wird.

- Die Qualität und Lebensdauer der Lichtquelle wirkt sich erheblich auf die Leistung und die Wartungsanforderungen des Projektors aus.

dichroitische Spiegel

- Trennen Sie weißes Licht in rote, grüne und blaue Komponenten.

- Reflektieren oder übertragen Sie bestimmte Wellenlängen, um das Licht angemessen zu lenken.

- Ihre Präzisionsbeschichtungen sind so konstruiert, dass sie die Effizienz und Farbreinheit maximieren.

LCD-Bildschirme

- Drei Felder, jeweils für Rot, Grün und Blau.

- Enthalten elektrisch gesteuerte Flüssigkristalle, um das Licht zu modulieren.

- Pixel fungieren als winzige Verschlüsse, die die Lichtintensität steuern.

- Die Auflösung dieser Bedienfelder bestimmt die Schärfe und Detailgenauigkeit des projizierten Bildes.

Dichroitisches Prisma/Combiner-Würfel

- Kombiniert die drei farbigen Bilder zu einem Bild neu.

- Gewährleistet Farbgenauigkeit und Bildausrichtung.

- Entwickelt, um Lichtverluste zu minimieren und die Bildhelligkeit zu erhalten.

Projektionsobjektiv

- Vergrößert und fokussiert das endgültige Bild auf den Bildschirm.

- Enthält polarisierende Gläser zur Verbesserung der Helligkeit.

- Einige Objektive verfügen über einen motorisierten Zoom und Fokus für eine einfache Bedienung.

Vorteile von LCD-Projektoren

- Helle Bilder: LCD-Projektoren erzeugen oft hellere Bilder als andere Technologien, da das Licht direkt durch die Paneele fällt und nicht reflektiert wird.

- Farbgenauigkeit: Die Verwendung von drei separaten LCD-Panels ermöglicht eine präzise Farbsteuerung und eine lebendige Farbwiedergabe.

- Schärfe: LCD-Projektoren liefern scharfe und detaillierte Bilder und eignen sich daher für Präsentationen und Heimkinos.

- Kosteneffizienz: Im Allgemeinen sind LCD-Projektoren aufgrund einfacherer Herstellungsprozesse günstiger als einige konkurrierende Technologien.

- Reduzierter Regenbogeneffekt: Im Gegensatz zu einigen DLP-Projektoren leiden LCD-Projektoren nicht unter dem Regenbogeneffekt, der ein visuelles Artefakt ist, das einigen Zuschauern auffällt.

Einschränkungen von LCD-Projektoren

- Screen-Door-Effekt: Aufgrund der Struktur der LCD-Panels können einige Projektoren ein gitterartiges Muster aufweisen, das als Screen-Door-Effekt bekannt ist und bei dem die Abstände zwischen den Pixeln sichtbar werden.

- Kontrastverhältnis: LCD-Projektoren können mit tiefen Schwarztönen zu kämpfen haben, was im Vergleich zu anderen Technologien zu einem geringeren Kontrast führt, was sich auf die Bildtiefe in dunklen Szenen auswirken kann.

- Sperrigkeit: Sie sind in der Regel größer und schwerer, was die Tragbarkeit zu einer Herausforderung macht.

- Wartung: Komponenten wie Lampen und LCD-Panels verschlechtern sich mit der Zeit und müssen ausgetauscht werden, um die Bildqualität zu erhalten.

- Wärmeempfindlichkeit: LCD-Panels können hitzeempfindlich sein, daher sind effektive Kühlsysteme erforderlich, um Langlebigkeit und gleichbleibende Leistung zu gewährleisten.

Weitere Einblicke in die LCD-Projektortechnologie

Die Rolle von Flüssigkristallen bei der Bilderzeugung

Flüssigkristalle sind einzigartige Materialien, die Eigenschaften aufweisen, die zwischen denen von Flüssigkeiten und festen Kristallen liegen. In LCD-Projektoren reagieren diese Kristalle auf elektrische Signale, indem sie ihre Ausrichtung ändern, was sich wiederum darauf auswirkt, wie Licht durch sie hindurchgeht. Diese Fähigkeit, das Licht auf mikroskopischer Ebene zu steuern, ermöglicht die präzise Modulation von Bildern. Die Geschwindigkeit, mit der Flüssigkristalle ihre Ausrichtung ändern können, beeinflusst auch die Bildwiederholfrequenz und die Bewegungsschärfe des projizierten Bildes.

Bedeutung der Polarisation

Die Polarisation ist ein kritischer Schritt in der LCD-Projektionstechnologie. Durch die Filterung von Lichtwellen, die in einer einzigen Ebene oszillieren, erhöht die Polarisation die Effizienz der Lichtmodulation. Dieser Prozess reduziert den Lichtverlust und verbessert die Helligkeit und Klarheit des projizierten Bildes. Ohne die richtige Polarisation würden die Flüssigkristalle die Lichtdurchlässigkeit nicht effektiv steuern, was zu dunkleren und ungenaueren Bildern führt.

Farbgenauigkeit und Kalibrierung

Um die beste Bildqualität zu erzielen, verfügen LCD-Projektoren häufig über Kalibrierungsmechanismen, die die Ausrichtung und Farbbalance der drei LCD-Panels anpassen. Die richtige Kalibrierung stellt sicher, dass die Farben genau wiedergegeben werden und dass das kombinierte Bild frei von Farbsäumen oder Fehlausrichtungen ist. Einige fortschrittliche Projektoren bieten automatische Kalibrierungsfunktionen, die eine optimale Leistung über die Zeit gewährleisten.

Anwendungen von LCD-Projektoren

LCD-Projektoren werden häufig in verschiedenen Umgebungen eingesetzt, z. B. bei Geschäftspräsentationen, in Klassenzimmern, Heimkinos und bei großen Veranstaltungen. Ihre Fähigkeit, helle, scharfe Bilder mit präzisen Farben zu erzeugen, macht sie zu vielseitigen Werkzeugen für die visuelle Kommunikation. In Bildungsumgebungen helfen LCD-Projektoren beispielsweise bei der klaren Darstellung detaillierter Diagramme und Videos, während sie in Heimkinos immersive Kinoerlebnisse bieten.

Schlussfolgerung

Wenn man versteht, wie LCD-Bildschirme in Projektoren funktionieren, erkennt man ein ausgeklügeltes Zusammenspiel von Lichtmanipulation und elektronischer Steuerung. Durch die Aufteilung von weißem Licht in rote, grüne und blaue Komponenten, die Modulation jeder Farbe durch Flüssigkristallplatten und deren Neukombination erzeugen LCD-Projektoren helle, farbenfrohe Bilder, die für eine Vielzahl von Anwendungen geeignet sind, von Geschäftspräsentationen bis hin zum Heimkino. Sie haben zwar einige Einschränkungen, wie z. B. den Effekt der Leinwandtür und den Wartungsbedarf, aber ihre Vorteile in Bezug auf Helligkeit und Farbtreue machen sie zu einer beliebten Wahl in der Projektionstechnik. Mit der Weiterentwicklung der LCD-Technologie werden Verbesserungen bei der Bildschirmauflösung, den Lichtquellen und den Kalibrierungsmethoden das Seherlebnis weiter verbessern.

FAQ: Wie funktioniert der LCD-Bildschirm in Projektoren?

1. Welche Rolle spielen Flüssigkristalle in einem LCD-Projektor?

Flüssigkristalle in den LCD-Panels fungieren als Lichtmodulatoren. Indem sie ihre Ausrichtung ändern, wenn eine elektrische Ladung angelegt wird, steuern sie die Lichtmenge, die durch jedes Pixel fällt, und erzeugen das Bild effektiv, indem sie Licht in unterschiedlichem Maße blockieren oder zulassen.

2. Wie werden Farben in einem LCD-Projektor erzeugt?

Farben werden erzeugt, indem weißes Licht mit dichroitischen Spiegeln in rote, grüne und blaue Komponenten aufgeteilt wird. Jede Farbe durchläuft ein spezielles LCD-Panel, auf dem das Bild moduliert wird. Die drei farbigen Bilder werden dann zu einem vollfarbigen Bild kombiniert.

3. Warum verwenden LCD-Projektoren drei separate LCD-Panels?

Durch die Verwendung von drei separaten Bedienfeldern kann jede Primärfarbe unabhängig gesteuert werden, wodurch die Farbgenauigkeit und Helligkeit verbessert werden. Diese Trennung trägt dazu bei, im Vergleich zu Einzelpanel-Systemen sattere und lebendigere Bilder zu erzeugen.

4. Was verursacht den Screen-Door-Effekt bei LCD-Projektoren?

Der Screen-Door-Effekt entsteht aufgrund des sichtbaren Pixelrasters auf den LCD-Panels, das sich besonders bemerkbar macht, wenn man in der Nähe des Bildschirms sitzt oder auf größeren Projektionen. Es sieht aus wie ein feines Netz oder Gitter, das das Bild überlagert.

5. Wie wirkt sich die Polarisation auf die Leistung von LCD-Projektoren aus?

Die Polarisation sorgt dafür, dass nur Lichtwellen, die in eine bestimmte Richtung schwingen, durch die LCD-Panels dringen. Dies erhöht die Effizienz der Lichtmodulation und die Helligkeit des projizierten Bildes, indem unerwünschte Lichtstreuung reduziert wird.
