Wie funktioniert ein LED-LCD-Bildschirm?

Um zu verstehen, wie ein LED-LCD-Bildschirm funktioniert, muss das Zusammenspiel von Flüssigkristallanzeigetechnologie und LED-Hintergrundbeleuchtung untersucht werden. Dieser Artikel befasst sich eingehend mit den Komponenten, Mechanismen und Prinzipien von LED-LCD-Bildschirmen und erklärt, wie sie lebendige Bilder erzeugen und warum sie zum Standard in der modernen Displaytechnologie geworden sind.

Was ist ein LED-LCD-Bildschirm?

Ein LED-LCD-Bildschirm ist im Wesentlichen ein Flüssigkristall-Display (LCD), das Leuchtdioden (LEDs) als Hintergrundbeleuchtungsquelle verwendet. Während das LCD-Panel selbst kein Licht abgibt, beleuchtet die LED-Hintergrundbeleuchtung die Flüssigkristalle, sodass das Display sichtbare Bilder erzeugen kann. Diese Kombination nutzt die Lichtmodulationsmöglichkeiten von Flüssigkristallen mit der Energieeffizienz und Helligkeit von LEDs.

Die Kernkomponenten eines LED-LCD-Bildschirms

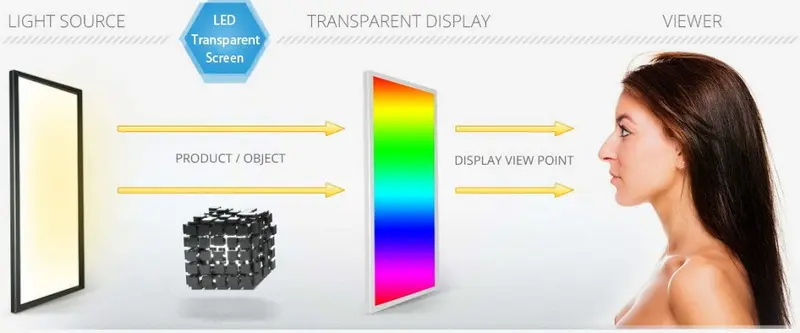

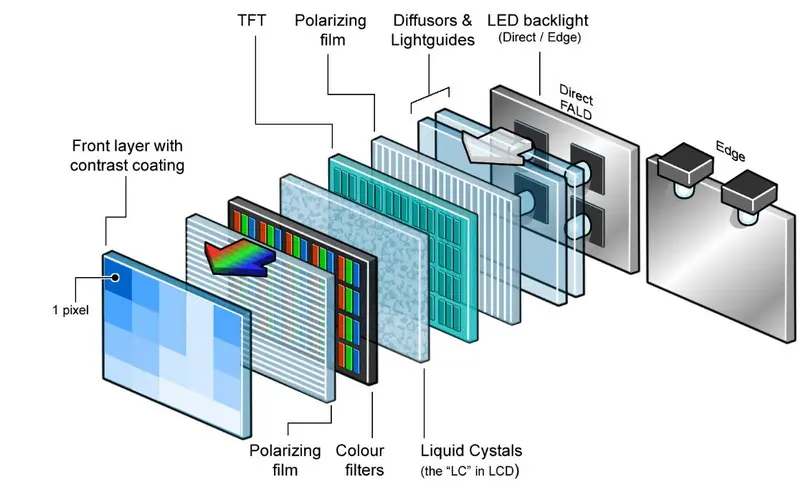

1. Das LCD-Panel Das LCD-Panel

ist das Herzstück des Bildschirms und besteht aus Millionen winziger Pixel. Jedes Pixel besteht aus drei Subpixeln mit roten, grünen und blauen Farbfiltern. Das Panel enthält eine Schicht aus Flüssigkristallen, die zwischen zwei Glasscheiben und zwei Polarisationsfiltern angeordnet sind. Die Flüssigkristalle selbst geben kein Licht ab, sondern steuern den Lichtdurchgang, indem sie ihre Ausrichtung ändern, wenn elektrischer Strom angelegt wird.

2. LED-Hintergrundbeleuchtung

Die LED-Hintergrundbeleuchtung sorgt für die notwendige Beleuchtung des LCD-Panels. Diese LEDs werden entweder hinter dem gesamten Bildschirm (Full-Array) oder entlang der Ränder (Edge-Lit) platziert. Die Hintergrundbeleuchtung strahlt weißes Licht durch das LCD-Panel, das die Flüssigkristalle dann modulieren, um Bilder zu erzeugen.

3. Polarisationsfilter und Farbfilter

Polarisationsfilter werden auf beiden Seiten der Flüssigkristallschicht platziert, um die Polarisation des Lichts zu steuern. Farbfilter auf jedem Pixel ermöglichen die Anzeige eines vollständigen Farbspektrums auf dem Bildschirm, indem die weiße Hintergrundbeleuchtung in rote, grüne und blaue Komponenten gefiltert wird.

Wie funktioniert ein LED-LCD-Bildschirm? — Der detaillierte Prozess

Schritt 1: Hintergrundbeleuchtung

Der Prozess beginnt damit, dass die LED-Hintergrundbeleuchtung weißes Licht ausstrahlt. Dieses Licht wird durch eine Diffusorscheibe gleichmäßig über den Bildschirm gestreut, um eine gleichmäßige Helligkeit zu gewährleisten. Ohne diese Hintergrundbeleuchtung würde das LCD-Panel dunkel bleiben, da Flüssigkristalle allein kein Licht erzeugen können.

Schritt 2: Polarisation des Lichts

Das Licht der Hintergrundbeleuchtung durchläuft zunächst einen Polarisationsfilter, der nur Lichtwellen durchlässt, die in eine bestimmte Richtung ausgerichtet sind. Dieses polarisierte Licht tritt dann in die Flüssigkristallschicht ein.

Schritt 3: Manipulation von Flüssigkristallen

Flüssigkristalle haben eine einzigartige Eigenschaft: Ihre molekulare Ausrichtung kann durch Anlegen einer elektrischen Spannung gesteuert werden. Wenn keine Spannung angelegt wird, werden die Kristalle so verdreht, dass die Polarisation des durchgelassenen Lichts gedreht wird, so dass es den zweiten Polarisationsfilter passieren kann. Wenn eine Spannung angelegt wird, drehen sich die Kristalle und die Polarisation des Lichts wird nicht gedreht, wodurch der zweite Polarisator das Licht blockiert. Durch Variation der Spannung steuern die Flüssigkristalle, wie viel Licht durch jedes Pixel fällt, wodurch unterschiedliche Helligkeitsstufen erzeugt werden.

Schritt 4: Farbfilterung

Nach dem Durchgang durch die Flüssigkristallschicht trifft das Licht auf die Farbfilter. Die Subpixel jedes Pixels filtern das Licht in rote, grüne oder blaue Komponenten. Durch die Anpassung der Intensität des Lichts, das durch jedes Subpixel fällt, kann der Bildschirm durch additive Farbmischung eine breite Palette von Farben erzeugen.

Schritt 5: Bilderzeugung

Die Kombination aus Lichtmodulation durch Flüssigkristalle und Farbfilterung führt zur Bildung des sichtbaren Bildes auf dem Bildschirm. Millionen dieser Pixel arbeiten zusammen, um scharfe, lebendige Bilder zu erstellen.

Arten der LED-Hintergrundbeleuchtung bei LED-LCD-Bildschirmen

Edge-Light-LED

Bei Edge-Light-LED-LCD-Bildschirmen werden LEDs entlang der Ränder des Panels platziert. Das Licht wird mit Hilfe einer Lichtleiterplatte von den Rändern zur Mitte geführt. Dieses Design ermöglicht dünnere Bildschirme und ist kostengünstiger, hat aber im Vergleich zu Full-Array-Modellen möglicherweise eine weniger gleichmäßige Helligkeit und einen weniger gleichmäßigen Kontrast.

Full-Array-LED-Hintergrundbeleuchtung

Die Full-Array-LED-Hintergrundbeleuchtung platziert die LEDs gleichmäßig hinter dem gesamten LCD-Panel. Dieses Setup ermöglicht lokales Dimmen, bei dem verschiedene Zonen der Hintergrundbeleuchtung unabhängig voneinander gedimmt oder aufgehellt werden können. Dies führt zu besseren Kontrastverhältnissen, tieferen Schwarztönen und einer verbesserten Bildqualität, wenn auch zu höheren Kosten.

Vorteile von LED-LCD-Bildschirmen

- Energieeffizienz: LED-Hintergrundbeleuchtungen verbrauchen weniger Strom als ältere CCFL-Hintergrundbeleuchtungen.

- Schlankes Design: LEDs sind kleiner und können so angeordnet werden, dass sie dünnere Bildschirme.

- Verbesserte Helligkeit und Kontrast: Insbesondere mit Full-Array-Hintergrundbeleuchtung und lokalem Dimmen.

- Längere Lebensdauer: LEDs sind langlebiger und halten länger als herkömmliche Hintergrundbeleuchtungsquellen.

- Bessere Farbgenauigkeit: Durch präzise Steuerung von Licht- und Farbfiltern.

Häufige Missverständnisse: LED-Fernseher vs. LED-Bildschirm

Eine häufige Verwechslung entsteht zwischen LED-Fernsehern und LED-Bildschirmen. Ein LED-Fernseher ist im Wesentlichen ein LCD-Fernseher, der eine LED-Hintergrundbeleuchtung anstelle der älteren fluoreszierenden Hintergrundbeleuchtung verwendet. Auf der anderen Seite bestehen LED-Bildschirme (die häufig in großen Displays oder Videowänden verwendet werden) aus einzelnen LEDs, die selbst Licht abgeben und Bilder bilden, ohne dass eine Flüssigkristallschicht oder Hintergrundbeleuchtung erforderlich ist.

Die Wissenschaft hinter Flüssigkristallen

Um wirklich zu verstehen, wie ein LED-LCD-Bildschirm funktioniert, ist es wichtig, die einzigartigen Eigenschaften von Flüssigkristallen zu verstehen. Diese Materialien weisen Eigenschaften auf, die mit denen herkömmlicher Flüssigkeiten und fester Kristalle vergleichbar sind. Ihre Moleküle können in bestimmte Richtungen ausgerichtet werden, wenn sie elektrischen Feldern ausgesetzt werden, was die Wechselwirkung mit Licht beeinflusst. Diese molekulare Ausrichtung ist für den Betrieb von LCDs von grundlegender Bedeutung und ermöglicht eine präzise Modulation des Lichts, das durch den Bildschirm fällt.

LED-Hintergrundbeleuchtungstechnologie

LEDs, die in der Hintergrundbeleuchtung verwendet werden, sind hocheffiziente Lichtquellen, die im Vergleich zu älteren Technologien wie Kaltkathoden-Leuchtstofflampen (CCFLs) weniger Strom verbrauchen und weniger Wärme erzeugen. Die Verwendung von LEDs ermöglicht auch dünnere und leichtere Displays, die in modernen elektronischen Geräten sehr wünschenswert sind. Die Art und Anordnung der LEDs wirkt sich direkt auf die Helligkeit, die Farbgleichmäßigkeit und die allgemeine Bildqualität des Bildschirms aus.

Local Dimming und Bildqualität

Einer der bedeutenden Fortschritte in der LED-LCD-Technologie ist das Local Dimming. Bei dieser Technik wird die LED-Hintergrundbeleuchtung in mehrere Zonen unterteilt, die unabhängig voneinander gedimmt oder aufgehellt werden können. Local Dimming verbessert den Kontrast, indem dunkle Bereiche des Bildschirms wirklich schwarz erscheinen, während helle Bereiche lebendig bleiben. Dies führt zu einem dynamischeren und immersiveren Seherlebnis, insbesondere in Szenen mit hohem Kontrast zwischen hellen und dunklen Elementen.

Farbgenauigkeit und Kalibrierung

Hersteller kalibrieren häufig LED-LCD-Bildschirme, um eine genaue Farbwiedergabe zu erzielen. Dazu müssen Sie die Intensität und Balance der roten, grünen und blauen Subpixel anpassen, um sie an die Farbstandards anzupassen. Eine genaue Farbkalibrierung ist entscheidend für professionelle Anwendungen wie Fotobearbeitung, Videoproduktion und Grafikdesign, bei denen eine naturgetreue Farbdarstellung unerlässlich ist.

Umweltverträglichkeit und Energieeinsparung

LED-LCD-Bildschirme sind umweltfreundlicher als ältere Display-Technologien. Ihr geringerer Stromverbrauch reduziert den Energieverbrauch, und die längere Lebensdauer der LEDs bedeutet weniger Austausch und weniger Elektroschrott. Darüber hinaus verwenden viele Hersteller recycelbare Materialien und entwerfen Bildschirme, um energieeffizienter zu sein, und tragen so zu den Nachhaltigkeitsbemühungen bei.

Zukünftige Trends in der LED-LCD-Technologie

Die LED-LCD-Technologie entwickelt sich weiter mit Innovationen wie der Quantenpunktverstärkung, die den Farbraum und die Helligkeit durch die Verwendung von Nanokristallen verbessert, die präzise Wellenlängen des Lichts emittieren. Hybrid-Displays, die OLED- und LED-LCD-Technologien kombinieren, werden ebenfalls untersucht, um die Stärken beider Technologien zu nutzen, um einen noch besseren Kontrast, eine bessere Farbgenauigkeit und Energieeffizienz zu erzielen.

Fazit

Wenn man versteht, wie ein LED-LCD-Bildschirm funktioniert, zeigt sich die ausgeklügelte Technologie hinter alltäglichen Displays. Die Synergie von Flüssigkristallen, die polarisiertes Licht manipulieren, und LED-Hintergrundbeleuchtung, die den Bildschirm beleuchtet, ermöglicht lebendige, energieeffiziente und dünne Displays, die heute den Markt dominieren. Fortschritte bei der LED-Hintergrundbeleuchtung, wie z. B. lokales Dimmen und Full-Array-Konfigurationen, verbessern die Bildqualität weiter und machen LED-LCD-Bildschirme zu einer vielseitigen und beliebten Wahl für Fernseher, Monitore und andere Anzeigegeräte. Mit dem technologischen Fortschritt werden sich LED-LCD-Bildschirme weiterentwickeln, um die Anforderungen an eine höhere Auflösung, eine bessere Farbgenauigkeit und eine verbesserte Energieeffizienz zu erfüllen.

FAQ

1. Welche Rolle spielen Flüssigkristalle in einem LED-LCD-Bildschirm?

Flüssigkristalle steuern den Lichtdurchgang, indem sie ihre molekulare Ausrichtung ändern, wenn ein elektrischer Strom angelegt wird, wodurch das Licht der Hintergrundbeleuchtung moduliert wird, um Bilder auf dem Bildschirm zu erzeugen.

2. Wie verbessert die LED-Hintergrundbeleuchtung LCD-Bildschirme?

Die LED-Hintergrundbeleuchtung bietet eine helle, energieeffiziente Lichtquelle hinter dem LCD-Panel, die dünnere Designs sowie eine bessere Helligkeit und einen besseren Kontrast im Vergleich zu älteren fluoreszierenden Hintergrundbeleuchtungen ermöglicht.

3. Was ist der Unterschied zwischen kantenbeleuchteter und Full-Array-LED-Hintergrundbeleuchtung?

Kantenbeleuchtete LEDs werden um die Bildschirmränder herum platziert und verwenden einen Lichtleiter, um das Licht zu verteilen, wodurch dünnere Bildschirme mit weniger gleichmäßiger Helligkeit möglich sind. Full-Array-LEDs sind hinter dem gesamten Bildschirm platziert und unterstützen lokales Dimmen für überragenden Kontrast und Schwarzwerte.

4. Warum können LCD-Panels nicht von selbst Licht abgeben?

Flüssigkristalle erzeugen kein Licht, sie manipulieren nur vorhandenes Licht. Daher ist eine externe Lichtquelle, wie z. B. eine LED-Hintergrundbeleuchtung, erforderlich, damit der Bildschirm Bilder anzeigen kann.

5. Wie erzeugen LED-LCD-Bildschirme unterschiedliche Farben?

Jedes Pixel enthält rote, grüne und blaue Subpixel mit Farbfiltern. Durch die Steuerung der Intensität des Lichts, das durch jedes Subpixel fällt, kombiniert der Bildschirm diese Farben, um ein vollständiges Farbspektrum zu erzeugen.
