Wie funktioniert eine Schnittstelle zwischen einem LCD-Bildschirm und dem Zündsystem?

In modernen Fahrzeugen hat die Integration von LCD-Bildschirmen in Navigationssysteme das Fahrerlebnis revolutioniert, indem sie dem Fahrer klare, interaktive Informationen in Echtzeit zur Verfügung stellt. Um zu verstehen, wie ein LCD-Bildschirm mit dem Navigationssystem verbunden ist, müssen die Hardwareverbindungen, Kommunikationsprotokolle, Softwareintegration und Benutzerinteraktionsmechanismen untersucht werden, die zusammenarbeiten, um eine nahtlose Navigationsfunktionalität bereitzustellen.

Was ist ein LCD-Bildschirm in einem Navigationssystem?

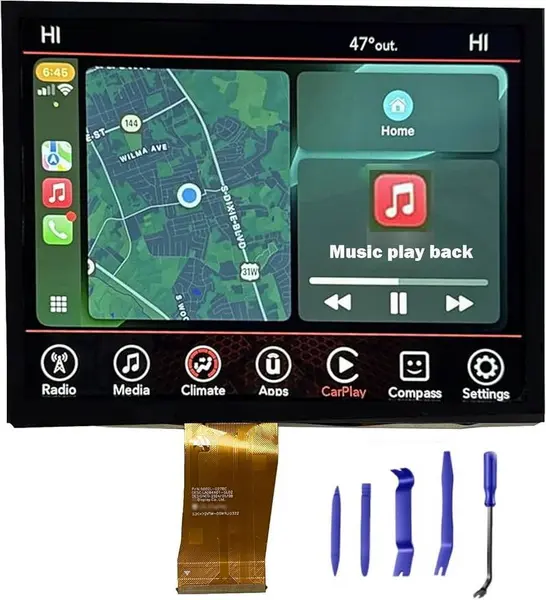

Ein LCD-Bildschirm (Liquid Crystal Display) in einem Navigationssystem dient als visuelle Schnittstelle, die Karten, Routen, Fahrzeuginformationen und interaktive Bedienelemente anzeigt. Bei diesen Bildschirmen handelt es sich in der Regel um hochauflösende TFT-LCDs (Dünnfilmtransistoren), die scharfe Bilder, lebendige Farben und reaktionsschnelle Touch-Funktionen bieten. Der LCD-Bildschirm ersetzt herkömmliche analoge Anzeigen und physische Tasten und bietet eine zentrale Anlaufstelle für Navigation, Medien und Fahrzeugeinstellungen.

Die Rolle des LCD-Bildschirms bei der Navigation

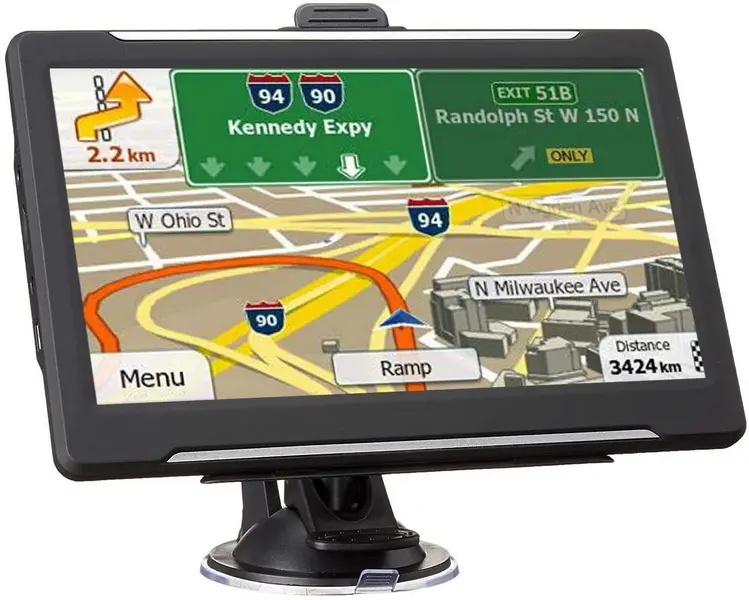

Der LCD-Bildschirm zeigt Echtzeitkarten mit Abbiegehinweisen, Verkehrsinformationen, Points of Interest und Routenoptionen an. Es ermöglicht Benutzern, über Touch-Eingaben, Sprachbefehle oder Lenkradsteuerungen mit dem Navigationssystem zu interagieren. Diese Interaktion ermöglicht die Eingabe von Zielen, Routenanpassungen, das Vergrößern und Verkleinern von Karten und den Zugriff auf zusätzliche Fahrzeuginformationen.

Wie funktioniert ein LCD-Bildschirm mit dem Navigationssystem?

1. Hardware-Schnittstelle

Die physische Verbindung zwischen dem LCD-Bildschirm und der Recheneinheit des Navigationssystems ist von entscheidender Bedeutung. Je nach Bildschirmgröße, Auflösung und Systemanforderungen werden verschiedene Schnittstellentechnologien verwendet.

- Display-Schnittstellen: Zu den gängigen LCD-Schnittstellen gehören RGB, SPI (Serial Peripheral Interface), MCU parallel, LVDS (Low-Voltage Differential Signaling) und MIPI DSI. Für Navigationssysteme in der Automobilindustrie werden Hochgeschwindigkeitsschnittstellen wie LVDS oder MIPI DSI bevorzugt, da sie hochauflösende Videodaten mit minimalen elektromagnetischen Störungen verarbeiten können.

- Touchscreen-Integration: Die meisten Navigations-LCDs sind mit kapazitiven oder resistiven Touchscreens ausgestattet. Der Berührungssensor übermittelt Berührungsereignisse an den Prozessor des Navigationssystems und ermöglicht so die Interaktion des Benutzers.

- Hintergrundbeleuchtung und Stromversorgung: Der LCD-Bildschirm verfügt über ein Hintergrundbeleuchtungsmodul für die Sichtbarkeit bei verschiedenen Lichtverhältnissen und erfordert ein ordnungsgemäßes Energiemanagement, das in das elektrische System des Fahrzeugs integriert ist.

2. Kommunikationsprotokolle

Der Prozessor des Navigationssystems sendet Bilddaten und empfängt Touch-Eingaben über Kommunikationsprotokolle, die auf hohe Effizienz und Zuverlässigkeit zugeschnitten sind.

- Datenübertragung: Der Prozessor überträgt Framebuffer-Daten über die gewählte Schnittstelle (z. B. LVDS oder RGB) an den LCD-Controller. Diese Daten stellen den visuellen Inhalt wie Karten und UI-Elemente dar.

- Touch-Daten: Touchscreen-Controller übermitteln Touch-Koordinaten und Gesten über Protokolle wie I2C oder SPI an den Prozessor zurück.

- Steuersignale: Zusätzliche Steuersignale verwalten die Bildschirmhelligkeit, die Energiesparmodi und die Kalibrierung.

3. Software-Integration

Die Software des Navigationssystems übernimmt das Rendern von Karten, Elementen der Benutzeroberfläche und die Verarbeitung von Benutzereingaben, um die Anzeige dynamisch zu aktualisieren.

- Grafik-Rendering: Die Navigationssoftware rendert hochauflösende Karten und überlagert Navigationshinweise wie Pfeile, Straßennamen und Verkehrswarnungen.

- Benutzeroberfläche (UI): Die Benutzeroberfläche ist auf Benutzerfreundlichkeit ausgelegt, mit großen Tasten, Wischgesten und der Integration von Sprachbefehlen, um die Ablenkung des Fahrers zu minimieren.

- Echtzeitdaten: Die Integration mit GPS-Empfängern und Echtzeit-Verkehrsdiensten stellt sicher, dass die angezeigten Informationen aktuell und genau sind.

- Multi-Display-Koordination: Einige Systeme verwenden mehrere LCDs (z. B. ein zentrales Display und ein Kombiinstrument-Display), die über High-Speed-Ethernet verbunden sind, um Navigationsdaten nahtlos auszutauschen.

4. Benutzerinteraktion

Der LCD-Bildschirm erleichtert die intuitive Benutzerinteraktion durch:

- Touch-Eingabe: Benutzer können tippen, wischen, zum Zoomen kneifen und ziehen, um mit Karten und Menüs zu interagieren.

- Sprachbefehle: Spracherkennungssysteme ermöglichen die freihändige Steuerung der Navigationsfunktionen.

- Lenkradsteuerung: Mit den Tasten am Lenkrad kann die Navigation gesteuert werden, ohne die Hände vom Lenkrad zu nehmen.

- Gestenerkennung: Fortschrittliche Systeme unterstützen Gestensteuerung, um die Sicherheit zu erhöhen.

Zusätzliche technische Überlegungen zur LCD-Navigation Integration

Displayauflösung und -qualität

Die Qualität des LCD-Bildschirms wirkt sich direkt auf die Klarheit der Navigationsinformationen aus. Die hohe Pixeldichte sorgt dafür, dass Kartendetails, Straßennamen und Symbole scharf und auf einen Blick gut lesbar sind. LCDs in Automobilqualität sind so konzipiert, dass sie die Farbgenauigkeit und den Kontrast bei unterschiedlichen Lichtverhältnissen beibehalten, was für ein sicheres Fahren von entscheidender Bedeutung ist.

Latenz und Reaktionsfähigkeit

Bei der Schnittstelle eines LCD-Bildschirms mit dem Navigationssystem wird auch die Latenz zwischen Eingabebefehlen und visuellen Aktualisierungen minimiert. Ein reaktionsschnelles System sorgt dafür, dass das Navigationsdisplay sofort und ohne Verzögerung aktualisiert wird, wenn ein Fahrer mit dem Touchscreen oder Sprachbefehlen interagiert, was für die Entscheidungsfindung in Echtzeit auf der Straße unerlässlich ist.

Stromverbrauch und Wärmemanagement

LCD-Bildschirme im Automobilbereich und die zugehörige Elektronik müssen auf einen geringen Stromverbrauch optimiert werden, um eine Entladung der Fahrzeugbatterie zu vermeiden. Darüber hinaus ist das Wärmemanagement von entscheidender Bedeutung, da LCDs und Prozessoren während des Betriebs Wärme erzeugen und Automobilumgebungen extremen Temperaturen ausgesetzt sein können. Geeignete Wärmeableitungsmechanismen sorgen für Langlebigkeit und gleichbleibende Leistung.

Integration mit anderen Fahrzeugsystemen

Moderne Navigationssysteme arbeiten nicht isoliert. Der LCD-Bildschirm ist häufig mit anderen Fahrzeugsystemen wie dem Audiosystem, der Klimatisierung und fortschrittlichen Fahrerassistenzsystemen (ADAS) verbunden. Diese Integration ermöglicht eine einheitliche Steuerung und Anzeige verschiedener Funktionen und verbessert so die allgemeine Benutzererfahrung.

Vorteile der Integration von LCD-Bildschirmen in Navigationssysteme

- Verbesserte visuelle Klarheit: Hochauflösende LCD-Bildschirme bieten scharfe, farbenfrohe Karten und eine klare Routenführung.

- Interaktive Steuerung: Touchscreen-Schnittstellen ermöglichen schnelle und intuitive Navigationsanpassungen.

- Echtzeit-Updates: Die Integration mit Live-Verkehrsdaten verbessert die Effizienz und Sicherheit der Route.

- Multifunktionale Displays: Neben der Navigation verwalten LCD-Displays auch Medien, Fahrzeugdiagnose und Kommunikation.

- Sicherheitsfunktionen: Die Integration mit Fahrerassistenzsystemen bietet Warnungen und Warnungen direkt auf dem Bildschirm.

Herausforderungen bei der Integration von LCD- und Navigationssystemen

- Bildschirmgröße und Sichtbarkeit: Ausgewogenheit der Bildschirmgröße für bessere Lesbarkeit, ohne Ablenkung zu verursachen.

- Blendung und Beleuchtung: Gewährleistung der Sichtbarkeit des Bildschirms bei direkter Sonneneinstrahlung und bei Nacht durch adaptive Helligkeit und blendfreie Beschichtungen.

- Systemlatenz: Minimierung der Verzögerung zwischen Benutzereingabe und Bildschirmreaktion.

- Langlebigkeit: LCDs im Automobilbereich müssen extremen Temperaturen und Vibrationen standhalten.

- Software-Kompatibilität: Sicherstellen, dass Software-Updates und Navigationsdatenformate über die gesamte Lebensdauer des Fahrzeugs mit der LCD-Hardware kompatibel bleiben.

Zukünftige Trends bei LCD- und Navigationssystem-Schnittstellen

Mit dem Fortschritt der Automobiltechnologie wird erwartet, dass sich die Schnittstelle zwischen LCD-Bildschirmen und Navigationssystemen weiterentwickeln wird:

- Höhere Auflösung und OLED-Displays: Sie bieten bessere Kontrastverhältnisse und größere Betrachtungswinkel.

- Integration von Augmented Reality (AR): Die direkte Überlagerung von Navigationshinweisen mit der realen Ansicht verbessert so das Situationsbewusstsein.

- Künstliche Intelligenz (KI): Bietet vorausschauende Routenführung und personalisierte Navigationserlebnisse.

- Drahtlose Konnektivität: Ermöglicht nahtlose Updates und Integration mit Smartphones und Cloud-Diensten.

- Flexible und gebogene Displays: Verbesserung der Ergonomie und Ästhetik im Fahrzeuginnenraum.

Fazit

Wenn man versteht, wie ein LCD-Bildschirm mit dem Navigationssystem verbunden ist, erkennt man eine komplexe, aber elegante Integration von Hardware, Kommunikationsprotokollen, Software und Benutzerinteraktionsdesign. Der LCD-Bildschirm fungiert als entscheidendes visuelles und interaktives Element, das rohe Navigationsdaten in ein benutzerfreundliches Erlebnis verwandelt. Durch Hochgeschwindigkeitsschnittstellen, reaktionsschnelle Touchscreens und ausgeklügelte Software bieten moderne Fahrzeuge dem Fahrer eine klare Echtzeit-Navigationsführung, die die Sicherheit, den Komfort und den Fahrspaß erhöht. Mit der Weiterentwicklung der Technologie werden sich LCD-Bildschirme in Navigationssystemen weiterentwickeln und höhere Auflösungen, bessere Konnektivität und intelligentere Interaktionsmethoden bieten, um letztendlich die Zukunft der Fahrzeugnavigation und Fahrerassistenz zu gestalten.

FAQ

1. Welche Arten von Schnittstellen werden üblicherweise verwendet, um LCD-Bildschirme mit Navigationssystemen zu verbinden?

Zu den gängigen Schnittstellen gehören LVDS, RGB parallel, SPI und MIPI DSI. LVDS und MIPI DSI werden aufgrund ihrer Hochgeschwindigkeits-Datenübertragung und Rauschunempfindlichkeit bevorzugt, die für hochauflösende Automobildisplays unerlässlich sind.

2. Wie lässt sich die Touchscreen-Funktionalität in das LCD von Navigationssystemen integrieren?

Der Touchscreen befindet sich auf dem LCD-Panel und übermittelt Touch-Ereignisse über Protokolle wie I2C oder SPI an den Navigationsprozessor. Kapazitive Touchscreens erkennen die Nähe der Finger und unterstützen Multi-Touch-Gesten, während resistive Touchscreens auf Druck reagieren.

3. Wie werden Echtzeit-Navigationsdaten auf dem LCD-Bildschirm angezeigt?

Der Prozessor des Navigationssystems empfängt GPS- und Verkehrsdaten, rendert Karten und Wegbeschreibungen mithilfe von Software und sendet die visuelle Ausgabe in Echtzeit an den LCD-Bildschirm, wobei das Display dynamisch aktualisiert wird, wenn sich das Fahrzeug bewegt.

4. Kann der LCD-Bildschirm eines Navigationssystems durch Sprachbefehle gesteuert werden?

Ja, viele moderne Navigationssysteme verfügen über eine Spracherkennung, die es dem Fahrer ermöglicht, Ziele einzugeben und Navigationsfunktionen freihändig zu steuern, was die Touchscreen-Oberfläche ergänzt.

5. Wie gehen LCD-Bildschirme in der Automobilindustrie mit der Sichtbarkeit bei unterschiedlichen Lichtverhältnissen um?

LCD-Displays für Kraftfahrzeuge verwenden adaptive Helligkeitsregelungen, blendfreie Beschichtungen und manchmal transflektive Technologie, um die Lesbarkeit des Bildschirms bei hellem Sonnenlicht zu erhalten und die Belastung der Augen bei Nachtfahrten zu reduzieren.
