Wie funktioniert ein Laptop-LCD-Bildschirm?

Laptop-LCD-Bildschirme sind ein wesentlicher Bestandteil des modernen Computings und dienen als primäre Schnittstelle zwischen Benutzern und ihren Geräten. Um zu verstehen, wie ein Laptop-LCD-Bildschirm funktioniert, müssen die komplizierten Schichten und Technologien erforscht werden, die kombiniert werden, um die lebendigen Bilder und Texte zu erzeugen, die wir jeden Tag sehen. Dieser Artikel befasst sich eingehend mit den Funktionsprinzipien, Komponenten und Technologien hinter Laptop-LCD-Bildschirmen und bietet einen umfassenden Überblick für Technikbegeisterte und alltägliche Benutzer gleichermaßen.

Was ist ein LCD-Bildschirm?

LCD steht für Liquid Crystal Display. Im Gegensatz zu anderen Display-Technologien, die ihr eigenes Licht emittieren, beruhen LCD-Bildschirme auf der Manipulation von Licht, das durch Flüssigkristalle fällt, um Bilder zu erzeugen. Dieser grundlegende Unterschied bedeutet, dass LCDs eine externe Lichtquelle, die sogenannte Hintergrundbeleuchtung, benötigen, um den Bildschirm zu beleuchten.

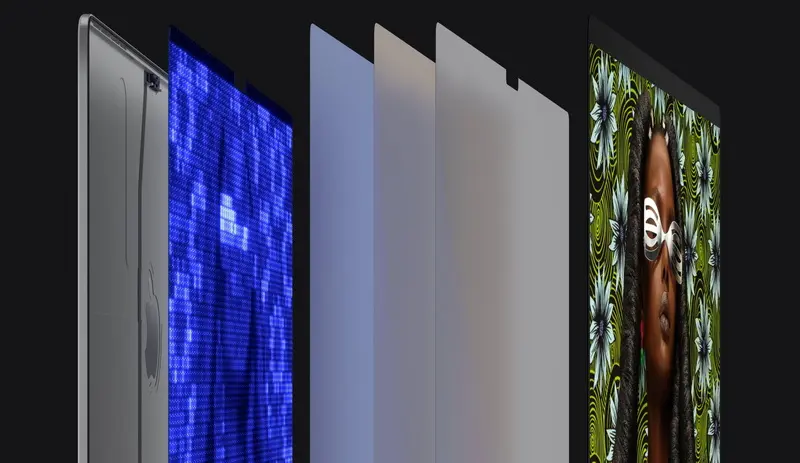

Die Grundstruktur eines Laptop-LCD-Bildschirms

Um zu verstehen, wie ein Laptop-LCD-Bildschirm funktioniert, ist es wichtig, seinen mehrschichtigen Aufbau zu kennen. Ein typischer Laptop-LCD-Bildschirm besteht aus mehreren Schlüsselschichten:

Flüssigkristall-Panel

Das Herzstück des LCD-Bildschirms ist das Flüssigkristall-Panel. Diese Platte enthält Millionen winziger Flüssigkristallzellen, die zwischen zwei Glasscheiben angeordnet sind. Diese Flüssigkristalle haben die einzigartige Fähigkeit, sich als Reaktion auf elektrische Ströme zu verdrehen und auszurichten und so den Lichtdurchgang durch sie zu steuern.

Polarisationsfilter

Auf beiden Seiten der Flüssigkristallschicht befinden sich zwei polarisierte Schichten. Diese Filter steuern die Ausrichtung der Lichtwellen, die durch den Bildschirm gelangen. Der erste Polarisator filtert die Hintergrundbeleuchtung, so dass nur Lichtwellen durchgelassen werden, die in eine bestimmte Richtung ausgerichtet sind. Die Flüssigkristalle verdrehen dieses polarisierte Licht dann je nach angelegtem elektrischem Signal unterschiedlich stark.

RGB-Farbfilter

Jedes Pixel auf dem Bildschirm ist in drei Subpixel unterteilt, die den Farben Rot, Grün und Blau entsprechen. Diese Subpixel verfügen über Farbfilter, die nur ihre jeweiligen Farben durchlassen. Durch Variieren der Intensität des Lichts, das durch jedes Subpixel fällt, kann der Bildschirm ein breites Farbspektrum erzeugen.

Backlight Unit

Da Flüssigkristalle selbst kein Licht abgeben, ist eine Hintergrundbeleuchtung notwendig. Moderne Laptop-LCDs verwenden meist LED-Hintergrundbeleuchtungen, die energieeffizient sind und eine helle, gleichmäßige Beleuchtung bieten. Die Hintergrundbeleuchtung strahlt weißes Licht durch die Schichten, das die Flüssigkristalle modulieren, um die Bilder zu formen, die wir sehen.

Diffusor- und Lichtleiterfolien

Zwischen der Hintergrundbeleuchtung und der Flüssigkristallplatte befinden sich Diffusorfolien und eine Lichtleiterplatte. Diese Komponenten tragen dazu bei, die Hintergrundbeleuchtung gleichmäßig über den gesamten Bildschirm zu verteilen, Hotspots zu verhindern und eine gleichmäßige Helligkeit zu gewährleisten.

Wie funktioniert ein Laptop-LCD-Bildschirm? — Der Prozess erklärt

Der Arbeitsprozess eines Laptop-LCD-Bildschirms kann in mehrere Schritte unterteilt werden:

1. Hintergrundbeleuchtung

Die LED-Hintergrundbeleuchtung strahlt weißes Licht aus, das durch den Diffusor und die Lichtleiterfolien strömt, um eine gleichmäßige Helligkeit auf dem Bildschirm zu gewährleisten.

2. Beleuchtung Polarisation des Lichts

Dieses weiße Licht durchdringt dann den ersten Polarisationsfilter, der die Lichtwellen in einer einzigen Ebene ausrichtet.

3. Polarisation des Lichts Ausrichtung der Flüssigkristalle

Die Flüssigkristalle empfangen elektrische Signale vom Grafikcontroller des Laptops. Abhängig von der angelegten Spannung drehen sich die Kristalle in unterschiedlichen Winkeln und steuern, wie viel Licht durchgelassen werden kann.

4. Zweiter Polarisator und Farbfilterung

Nach dem Durchgang durch die Flüssigkristalle trifft das Licht auf den zweiten Polarisationsfilter. Die Lichtmenge, die durchgelassen wird, hängt von der Ausrichtung der Kristalle ab. Das Licht durchläuft dann die RGB-Farbfilter jedes Subpixels und erzeugt die gewünschte Farbe.

5. Bilderzeugung

Durch die Steuerung der Lichtintensität und -farbe von Millionen von Pixeln zeigt der Bildschirm Bilder, Videos und Text mit hoher Präzision an.

Arten von LCD-Panels in Laptops

Um zu verstehen, wie ein Laptop-LCD-Bildschirm funktioniert, muss man auch die verschiedenen verwendeten Panel-Technologien kennen:

Twisted Nematic (TN)

TN-Panels sind der gebräuchlichste und kostengünstigste LCD-Typ. Sie verwenden Flüssigkristalle, die in einem 90-Grad-Winkel gedreht sind, um das Licht zu steuern. TN-Panels bieten schnelle Reaktionszeiten, sind aber in den Betrachtungswinkeln und der Farbgenauigkeit eingeschränkt.

IPS-Panels (In-Plane Switching)

richten Flüssigkristalle parallel zum Bildschirm aus und sorgen so für eine bessere Farbwiedergabe und größere Betrachtungswinkel. Sie werden bevorzugt für professionelle Arbeiten verwendet, bei denen Farbgenauigkeit erforderlich ist.

VA-Module mit vertikaler Ausrichtung (Vertical Alignment, VA)

bieten bessere Kontrastverhältnisse als TN und IPS, können aber langsamere Reaktionszeiten aufweisen. Sie sind in Bezug auf die Leistung ein Mittelweg zwischen TN und IPS.

Vorteile von Laptop-LCD-Bildschirmen

- Erschwinglichkeit: Die LCD-Technologie ist im Vergleich zu neueren Displaytypen wie OLED kostengünstiger in der Herstellung und daher bei Laptops üblich.

- Lange Lebensdauer: LCDs sind weniger anfällig für Probleme wie Einbrennen, die sich auf andere Bildschirmtypen auswirken können.

- Energieeffizienz: Insbesondere bei LED-Hintergrundbeleuchtung verbrauchen LCDs relativ wenig Strom.

- Gute Helligkeit und Farbe: Moderne LCDs mit IPS-Panel bieten eine hervorragende Farbgenauigkeit und Helligkeit, die für die meisten Benutzer geeignet ist.

Fazit

Wenn man versteht, wie ein Laptop-LCD-Bildschirm funktioniert, zeigt sich die ausgeklügelte Technologie hinter alltäglichen Geräten. Das Zusammenspiel von Flüssigkristallen, Polarisationsfiltern, RGB-Farbfiltern und LED-Hintergrundbeleuchtungen erzeugt die lebendigen, scharfen Bilder, auf die wir uns verlassen. Während neuere Technologien wie OLED auf dem Vormarsch sind, bleiben LCD-Bildschirme aufgrund ihrer Erschwinglichkeit, Langlebigkeit und soliden Leistung das Rückgrat von Laptop-Displays. Ob für Spiele, professionelle Arbeit oder gelegentliche Nutzung, wenn Sie wissen, wie die Bildschirmfunktionen Ihres Laptops funktionieren, können Sie beim Kauf oder bei der Fehlerbehebung Ihres Geräts bessere Entscheidungen treffen.

FAQ

1. Wie erzeugt ein Laptop-LCD-Bildschirm unterschiedliche Farben?

Ein Laptop-LCD-Bildschirm verwendet rote, grüne und blaue Subpixel innerhalb jedes Pixels. Durch die Steuerung des Lichts, das durch diese Subpixel fällt, werden Farben gemischt, um das gesamte Farbspektrum zu erzeugen.

2. Warum haben einige LCD-Bildschirme von Laptops schlechte Betrachtungswinkel?

Die Betrachtungswinkel hängen von der Art des LCD-Panels ab. TN-Panels haben aufgrund der Art und Weise, wie Flüssigkristalle das Licht verdrehen, begrenzte Betrachtungswinkel, während IPS-Panels viel größere Winkel bieten.

3. Können LCD-Bildschirme echtes Schwarz anzeigen?

LCD-Bildschirme sind auf eine Hintergrundbeleuchtung angewiesen, so dass sie kein echtes Schwarz anzeigen können, wie es bei OLED-Bildschirmen der Fall ist. Die Hintergrundbeleuchtung strahlt immer etwas Licht ab, was dazu führen kann, dass Schwarztöne dunkelgrau erscheinen.

4. Was verursacht tote Pixel auf einem LCD-Bildschirm?

Tote Pixel entstehen, wenn einzelne Flüssigkristallzellen oder Subpixel nicht auf elektrische Signale reagieren, was zu dauerhaft beleuchteten oder unbeleuchteten Flecken auf dem Bildschirm führt.

5. Wie lange halten LCD-Bildschirme von Laptops normalerweise?

LCD-Bildschirme von Laptops haben in der Regel eine lange Lebensdauer, die oft mehrere Jahre ohne nennenswerte Verschlechterung dauert, insbesondere bei LED-Hintergrundbeleuchtung.
