Wie funktioniert ein Charakter-LCD-Bildschirm?

Zeichen-LCD-Bildschirme sind ein grundlegender Bestandteil vieler elektronischer Geräte und bieten eine einfache und effiziente Möglichkeit, alphanumerische Zeichen und Symbole anzuzeigen. Um zu verstehen, wie ein Charakter-LCD-Bildschirm funktioniert, müssen Sie die Technologie hinter Flüssigkristallanzeigen, die Controller-Mechanismen und die Art und Weise, wie Charaktere gebildet und angezeigt werden, untersuchen. In diesem Artikel werden diese Aspekte eingehend behandelt und die Struktur, der Betrieb und die Anpassungsmöglichkeiten von Zeichen-LCDs erläutert.

x

Was ist ein Zeichen-LCD-Bildschirm?

Ein Zeichen-LCD-Bildschirm ist eine Art von Flüssigkristallanzeige, die speziell für die Anzeige von Zeichen – Buchstaben, Zahlen und Symbole – in einem festen Rasterformat entwickelt wurde. Im Gegensatz zu grafischen LCDs, die beliebige Bilder Pixel für Pixel anzeigen können, zeigen Zeichen-LCDs eine begrenzte Anzahl von Zeichen an, die in Zeilen und Spalten angeordnet sind, z. B. 16×2- oder 20×4-Konfigurationen. Jedes Zeichen wird in einer Matrix aus Pixeln gebildet, in der Regel 5×8 oder 5×7 Punkte.

Die grundlegende Technologie hinter Charakter-LCD-Bildschirmen

Grundlagen der Flüssigkristallanzeige

Das Herzstück eines Zeichen-LCD ist die Flüssigkristalltechnologie. LCD steht für Liquid Crystal Display, das die lichtmodulierenden Eigenschaften von Flüssigkristallen in Kombination mit Polarisationsfiltern nutzt, um den Lichtdurchgang zu steuern und sichtbare Bilder zu erzeugen.

- Flüssigkristalle selbst emittieren kein Licht, sondern manipulieren das Licht einer Hintergrundbeleuchtung oder eines Reflektors.

- Das Display besteht aus mehreren Schichten: zwei polarisierte Glasschichten, die die Flüssigkristallschicht umschließen.

- Wenn ein elektrisches Feld angelegt wird, ändert sich die Ausrichtung der Flüssigkristalle, was sich auf die Polarisation des durchgelassenen Lichts auswirkt.

- Diese Änderung blockiert entweder den zweiten Polarisator oder lässt Licht durch ihn, wodurch dunkle oder helle Pixel auf dem Bildschirm entstehen.

Dieses Prinzip ist die Grundlage für die Funktionsweise eines Zeichen-LCD-Bildschirms, da die Pixel, die Zeichen bilden, durch selektives Anlegen von Spannung an bestimmte Segmente der Flüssigkristallschicht gesteuert werden.

Twisted Nematic (TN)-Effekt

Die meisten Charakter-LCDs verwenden den Twisted-Nematic-Effekt, bei dem Flüssigkristalle auf natürliche Weise um 90 Grad verdreht werden. Ohne Spannung drehen die Kristalle das polarisierte Licht, so dass es den zweiten Polarisator passieren kann, wodurch das Pixel hell erscheint. Wenn eine Spannung angelegt wird, drehen sich die Kristalle auf, blockieren das Licht und lassen das Pixel dunkel erscheinen. Dieser Kontrast bildet die sichtbaren Zeichen auf dem Bildschirm.

Struktur eines Zeichen-LCD-Bildschirms

Zeichenmatrix und Pixel

Jedes Zeichen auf einem Zeichen-LCD wird in einem Pixelraster mit fester Größe angezeigt, das in der Regel 5 Spalten breit und 8 Zeilen hoch ist. Zum Beispiel:

- Ein 16×2-LCD kann 16 Zeichen pro Zeile anzeigen und hat 2 Zeilen.

- Jedes Zeichen besteht aus 40 Pixeln (5×8).

- Die Pixel sind in kleinen Rechtecken angeordnet, die individuell gesteuert werden können, um die Form von Buchstaben und Symbolen zu erzeugen.

Controller- und Treiber-Chip

Eine Schlüsselkomponente, die die Funktionsweise eines Zeichen-LCD-Bildschirms ermöglicht, ist der eingebaute Controller-Chip. am häufigsten die Hitachi HD44780 oder kompatible Varianten.

- Dieser Controller enthält ein Zeichengenerator-ROM mit einer integrierten Schrifttabelle, in der vordefinierte Zeichenbitmaps gespeichert sind.

- Es empfängt Befehle und Daten von einem Mikrocontroller oder Prozessor und steuert, welche Pixel innerhalb jeder Zeichenzelle aktiviert werden.

- Der Controller verwaltet auch das Timing und die Aktualisierung des Displays.

Neben

den integrierten Zeichen können Benutzer mit Zeichen-LCDs benutzerdefinierte Zeichen erstellen, indem sie das CGRAM (Character Generator RAM) programmieren.

- CGRAM enthält in der Regel bis zu 8 benutzerdefinierte Zeichen.

- Jedes benutzerdefinierte Zeichen wird durch ein 8-Byte-Muster definiert, das der 5×8-Pixel-Matrix entspricht.

- Benutzer können benutzerdefinierte Bitmaps in CGRAM hochladen und diese Zeichen dann anzeigen, indem sie auf ihre CGRAM-Adresse verweisen.

Wie funktioniert ein Charakter-LCD-Bildschirm? Schritt für Schritt

1. Initialisierung

Nach dem Einschalten initialisiert der LCD-Controller das Display, stellt die Anzahl der Zeilen und die Schriftgröße ein und löscht den Bildschirm.

2. Initialisierung Empfangen von Daten und Befehlen

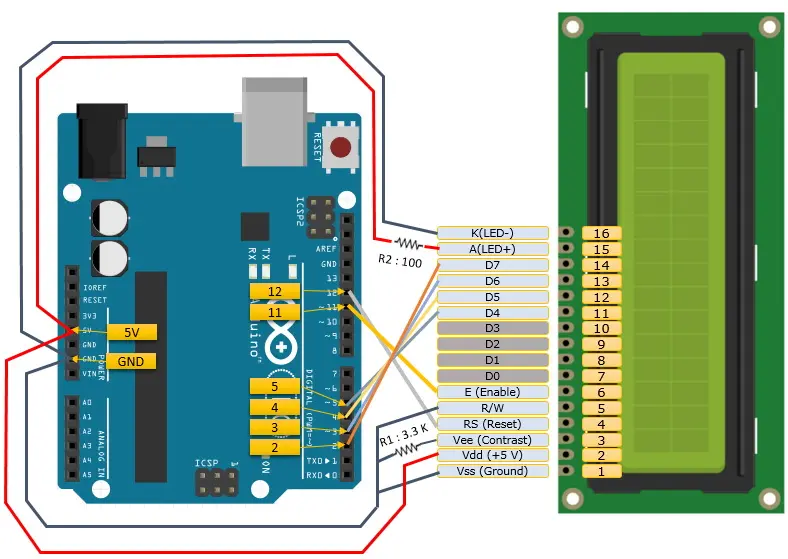

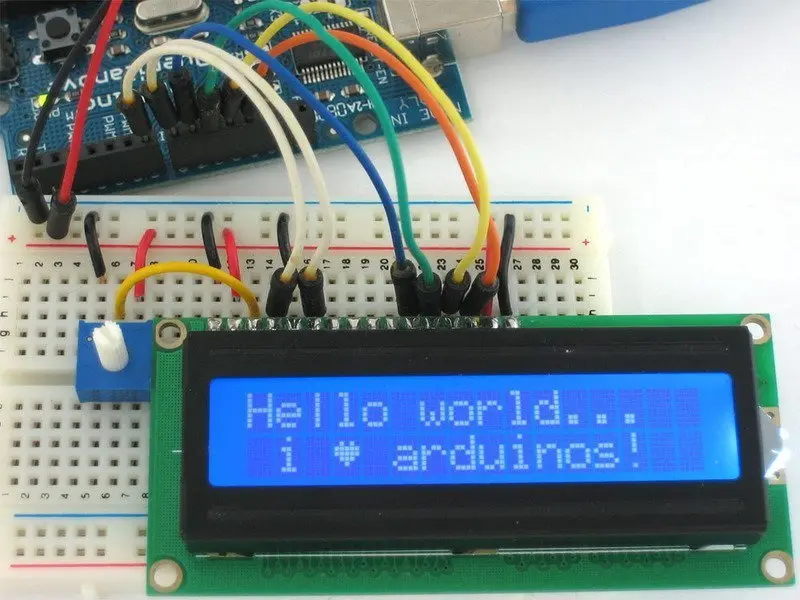

Der Mikrocontroller sendet Befehle und Daten über eine Reihe von Pins an das LCD:

- RS (Register Select): Wählt aus, ob es sich bei den Daten um einen Befehl oder um Zeichendaten handelt.

- RW (Read/Write): Wählt den Lese- oder Schreibmodus

aus. - EN (Enable): Aktiviert die Datenübertragung.

- Datenpins (normalerweise 4 oder 8 Bit): Übertragen die tatsächlichen Daten oder den Befehl.

3. Zeichen anzeigen

- Der Controller liest das vom Mikrocontroller gesendete Datenbyte.

- Er sucht das entsprechende Zeichenmuster im ROM oder CGRAM.

- Das Muster definiert, welche Pixel in der 5×8-Matrix ein- (dunkel) oder ausgeschaltet (hell) werden sollen.

- Der Controller legt entsprechend Spannung an die Flüssigkristallsegmente an.

- Die Pixel blockieren oder lassen Licht durch, und bildet den sichtbaren Charakter.

4. Aktualisieren des Bildschirms

Der LCD-Controller aktualisiert den Bildschirm kontinuierlich, indem er Zeilen und Spalten durchsucht und die Pixelzustände aktualisiert, um ein stabiles Bild zu erhalten.

Vorteile von Zeichen-LCD-Bildschirmen

- Einfachheit: Einfachere Benutzeroberfläche und Programmierung im Vergleich zu grafischen LCDs.

- Geringer Stromverbrauch: Die Flüssigkristalltechnologie verbraucht nur minimalen Strom.

- Ablesbarkeit: Hoher Kontrast und gute Sichtbarkeit auch bei direkter Sonneneinstrahlung.

- Anpassung: Möglichkeit, benutzerdefinierte Zeichen für spezielle Symbole zu erstellen.

- Kostengünstig: Weit verbreitet und kostengünstig für viele Anwendungen.

Gängige Konfigurationen und Größen Zeichen-LCDs

sind in verschiedenen Standardgrößen erhältlich, wie z. B.:

- 8×1, 8×2

- 16×1, 16×2

- 20×2, 20×4

- 40×4

Die erste Zahl gibt die Zeichen pro Zeile an, die zweite Zahl die Anzahl der Zeilen.

So erstellen Sie benutzerdefinierte Zeichen auf einem Zeichen-LCD-Bildschirm

Das Erstellen von benutzerdefinierten Zeichen verbessert die Funktionalität des Displays, indem eindeutige Symbole oder Symbole zugelassen werden.

Überblick über den Prozess

- Entwerfen Sie die Figur auf einem 5×8-Raster und markieren Sie, welche Pixel ein- oder ausgeschaltet sein sollen.

- Konvertieren Sie dieses Design in ein binäres Muster, das jede Zeile darstellt.

- Laden Sie das Muster mit bestimmten Befehlen in das CGRAM des LCD-Displays hoch.

- Zeigen Sie das benutzerdefinierte Zeichen an, indem Sie seine CGRAM-Adresse in das Display schreiben.

Dieser Prozess wird oft über Mikrocontroller-Codebibliotheken durchgeführt, die die Kommunikation mit dem LCD vereinfachen.

Praktische Anwendungen von Character-LCD-Bildschirmen

Character-LCDs werden eingesetzt in:

- Unterhaltungselektronik (Mikrowellen, Taschenrechner, Uhren)

- Industrieanlagen (Instrumententafeln, Steuerungssysteme)

- Eingebettete Systeme (Arduino-Projekte, Mikrocontroller-Schnittstellen)

- Medizinische Geräte

- Telekommunikationsgeräte

Aufgrund ihrer Benutzerfreundlichkeit und Zuverlässigkeit eignen sie sich ideal für die Anzeige von Statusmeldungen, Menüs und einfachen Daten.

Fazit

Wenn man versteht, wie ein Zeichen-LCD-Bildschirm funktioniert, zeigt sich der elegante Einsatz der Flüssigkristalltechnologie in Kombination mit intelligenten Controller-Chips, um lesbare Zeichen effizient anzuzeigen. Vom Twisted-Nematic-Effekt, der die Lichtpolarisation steuert, über die Verwaltung von Pixelmatrizen bis hin zur benutzerdefinierten Zeichengenerierung durch den Controller bieten Zeichen-LCDs eine robuste und kostengünstige Lösung für viele Displayanforderungen. Ihre Einfachheit, ihr geringer Stromverbrauch und ihre Anpassungsoptionen stellen sicher, dass sie trotz des Aufkommens komplexerer grafischer Displays in verschiedenen Anwendungen relevant bleiben.

FAQ

1. Was ist der Unterschied zwischen einem Zeichen-LCD und einem grafischen LCD?

Ein Zeichen-LCD zeigt vordefinierte Zeichen in einem festen Raster (z. B. 16×2) an, während ein grafisches LCD einzelne Pixel steuern kann, um beliebige Bilder und Grafiken anzuzeigen.

2. Wie viele benutzerdefinierte Charaktere kann ich auf einem Charakter-LCD erstellen?

In der Regel können Sie bis zu 8 benutzerdefinierte Zeichen gleichzeitig erstellen, die im CGRAM des LCD-Controllers gespeichert sind.

3. Welche Rolle spielt der HD44780-Controller in einem Zeichen-LCD?

Der HD44780-Controller verwaltet die Anzeigevorgänge, einschließlich der Zeichengenerierung, der Pixelsteuerung und der Kommunikation mit dem Mikrocontroller.

4. Wie wird der Kontrast eines Zeichen-LCD eingestellt?

Der Kontrast wird in der Regel durch Variieren der Spannung am Kontraststift (Vo) des LCDs eingestellt, oft mit einem Potentiometer.

5. Können Zeichen-LCDs Zeichen in verschiedenen Sprachen anzeigen?

Ja, der in der Steuerung programmierte Zeichensatz kann je nach verwendeter Schrifttabelle verschiedene Sprachzeichen enthalten.
