Wie revolutionieren kapazitive Touchscreens die Benutzeroberflächen im Jahr 2024?

Einleitung

Im Bereich der modernen Technologie haben nur wenige Innovationen einen so tiefgreifenden Einfluss auf unser tägliches Leben gehabt wie das kapazitive Touchscreen-Display. Diese bemerkenswerte Technologie hat die Art und Weise, wie wir mit unseren Geräten interagieren, revolutioniert, von Smartphones und Tablets bis hin zu interaktiven Kiosken und industriellen Bedienfeldern. In dieser umfassenden Erkundung tauchen wir tief in die Welt der kapazitiven Touchscreen-Displays ein und enthüllen ihr Innenleben, ihre Anwendungen und die transformative Wirkung, die sie auf verschiedene Branchen hatten.

Kapazitive Touchscreen-Technologie verstehen

Im Kern basiert ein kapazitives Touchscreen-Display auf den Prinzipien der Kapazität und Elektrostatik, um Berührungseingriffe zu erkennen. Im Gegensatz zu ihren resistiven Gegenstücken, die physischen Druck erfordern, um eine Berührung zu registrieren, reagieren kapazitive Bildschirme empfindlich auf die elektrischen Eigenschaften des menschlichen Körpers.

Der Aufbau eines kapazitiven Touchscreens besteht typischerweise aus mehreren Schichten:

1. Ein schützendes Deckglas

2. Eine transparente leitfähige Schicht (in der Regel aus Indiumzinnoxid oder ITO)

3. Eine isolierende Schicht

4. Das eigentliche Display (z. B. ein LCD- oder OLED-Panel)

Wenn ein Benutzer den Bildschirm berührt, fungiert sein Finger als Leiter, wodurch eine Verzerrung des elektrostatischen Feldes des Bildschirms entsteht. Diese Verzerrung wird dann von Sensoren in den Ecken des Bildschirms erkannt, die anhand der Kapazitätsänderungen die genaue Position der Berührung berechnen.

Arten von kapazitiven Touchscreens

Es gibt zwei Haupttypen von kapazitiven Touchscreen-Technologien:

1. Kapazitive Oberflächen-Touchscreens

2. Projizierte kapazitive Touchscreens

Kapazitive Oberflächenbildschirme haben eine gleichmäßige leitfähige Beschichtung, die auf die gesamte Oberfläche des Glases aufgebracht ist. Diese sind zwar einfacher im Design, aber weniger präzise und können keine Multi-Touch-Funktionalität unterstützen.

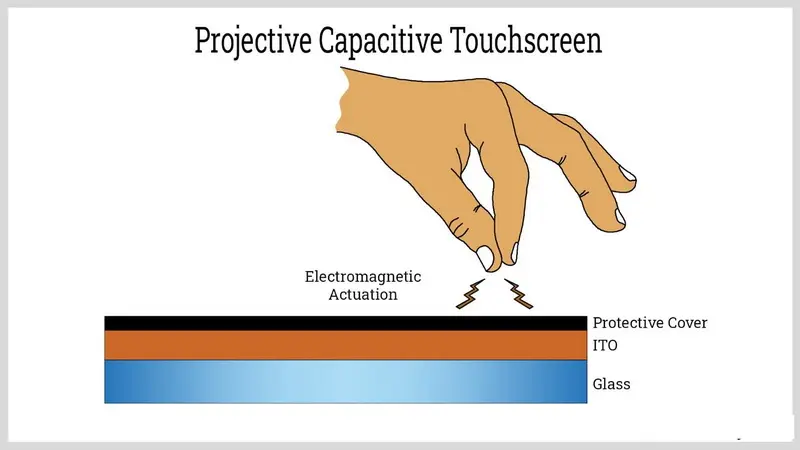

Projizierte kapazitive (PCap) Bildschirme hingegen verwenden ein Gitter aus winzigen Elektroden, die in Reihen und Spalten unter der Glasoberfläche angeordnet sind. Diese Konfiguration ermöglicht eine viel höhere Präzision und unterstützt Multi-Touch-Gesten, was sie zur bevorzugten Wahl für die meisten modernen Geräte macht.

Funktionsweise kapazitiver Touchscreens

Um den Einfallsreichtum kapazitiver Touchscreen-Displays wirklich zu würdigen, ist es wichtig, ihr Funktionsprinzip genauer zu verstehen.

Die Wissenschaft hinter den kapazitiven Touchscreens

arbeitet nach dem Prinzip der Kapazität, d. h. der Fähigkeit eines Objekts, eine elektrische Ladung zu speichern. Der menschliche Körper ist ein ausgezeichneter Stromleiter, und unsere Finger tragen eine kleine elektrische Ladung.

Wenn sich ein Finger dem Bildschirm nähert oder ihn berührt, erzeugt er eine kapazitive Kopplung mit der leitfähigen Schicht. Diese Wechselwirkung bewirkt eine winzige Änderung der Kapazität an diesem bestimmten Punkt. Ausgeklügelte Controller im Gerät messen diese Veränderungen über die gesamte Bildschirmoberfläche und bestimmen die genaue Position der Berührung.

Bei projizierten kapazitiven Bildschirmen bildet das Gitter der Elektroden zahlreiche Schnittpunkte. Wenn ein Finger den Bildschirm berührt, beeinflusst dies die gegenseitige Kapazität zwischen diesen sich schneidenden Elektroden. Durch die gleichzeitige Messung der Kapazitätsänderungen an mehreren Punkten kann das Gerät mehrere Berührungen genau verfolgen, was komplexe Multi-Touch-Gesten ermöglicht.

Signalverarbeitung und Berührungserkennung

Der Prozess der Erkennung und Interpretation von Berührungseingaben umfasst mehrere Schritte:

1. Kapazitätsmessung: Der Touch-Controller tastet das Elektrodengitter kontinuierlich ab und misst die Kapazität an jedem Schnittpunkt.

2. Signalverarbeitung: Die rohen Kapazitätsdaten werden verarbeitet, um Rauschen herauszufiltern und signifikante Änderungen zu identifizieren, die auf ein Berührungsereignis hinweisen.

3. Koordinatenberechnung: Basierend auf den verarbeiteten Daten berechnet der Controller die genauen Koordinaten des/der Berührungspunkte(s).

4. Gestenerkennung: Bei multitouchfähigen Bildschirmen analysiert der Controller die Bewegung und Beziehung zwischen mehreren Berührungspunkten, um Gesten wie Pinch-to-Zoom oder Drehen zu erkennen.

5. Übersetzung der Eingaben: Schließlich werden die Touch-Daten in Befehle übersetzt, die das Betriebssystem des Geräts verstehen und darauf reagieren kann.

Dieser gesamte Prozess erfolgt in Millisekunden und schafft das nahtlose und reaktionsschnelle Touch-Erlebnis, das wir von modernen Geräten erwarten.

Vorteile von kapazitiven Touchscreen-Displays

Die kapazitive Touchscreen-Technologie bietet mehrere signifikante Vorteile gegenüber anderen Touch-Eingabemethoden:

1. Hohe Empfindlichkeit und Reaktionsfähigkeit

2. Hervorragende Klarheit und Lichtdurchlässigkeit

3. Unterstützung für Multi-Touch-Gesten

4. Haltbarkeit und Langlebigkeit

5. Leicht zu reinigen und zu pflegen

6. Fähigkeit, mit dünnen, flexiblen Displays zu arbeiten

Diese Vorteile haben kapazitive Touchscreens zur bevorzugten Wahl für eine Vielzahl von Anwendungen gemacht, von der Unterhaltungselektronik bis hin zu industriellen und medizinischen Geräten.

Anwendungen von kapazitiven Touchscreen-Displays

Die Vielseitigkeit und Zuverlässigkeit von kapazitiven Touchscreen-Displays haben dazu geführt, dass sie in zahlreichen Branchen und Anwendungen eingesetzt werden:

Unterhaltungselektronik

Die

vielleicht allgegenwärtigste Verwendung von kapazitiven Touchscreens ist in Smartphones und Tablets. Diese Geräte nutzen die Multi-Touch-Fähigkeiten der Technologie, um intuitive Benutzeroberflächen bereitzustellen und komplexe Gesten zu unterstützen.

Automobilindustrie

Moderne Fahrzeuge verfügen zunehmend über kapazitive Touchscreens in ihren Infotainmentsystemen und Bedienfeldern. Diese Displays bieten eine schlanke, tastenlose Benutzeroberfläche, die durch Software-Updates einfach mit neuen Funktionen aktualisiert werden kann.

Kapazitive Touchscreens in

Industrie und Fertigung

werden häufig in industriellen Schalttafeln und Mensch-Maschine-Schnittstellen (HMIs) eingesetzt. Ihre Langlebigkeit und ihre Fähigkeit, in rauen Umgebungen zuverlässig zu funktionieren, machen sie ideal für Fabrikhallen und andere industrielle Umgebungen.

Gesundheitswesen und Medizinprodukte

Im medizinischen Bereich sind kapazitive Touchscreens in verschiedenen Diagnose- und Überwachungsgeräten zu finden. Durch ihre leicht zu reinigenden Oberflächen und präzisen Eingabemöglichkeiten eignen sie sich gut für den Einsatz in sterilen Umgebungen.

Einzelhandel und Gastgewerbe

Interaktive Kioske, Point-of-Sale-Systeme und Selbstbedienungsterminals im Einzelhandel und Gastgewerbe verwenden häufig kapazitive Touchscreens. Diese Displays bieten eine intuitive Benutzeroberfläche für Kunden und Mitarbeiter gleichermaßen.

Die Zukunft kapazitiver Touchscreen-Displays

Mit der Weiterentwicklung der Technologie wächst auch das Potenzial von kapazitiven Touchscreen-Displays. Zu den aufregenden Entwicklungen, die sich am Horizont abzeichnen, gehören:

1. Verbesserte Empfindlichkeit und Genauigkeit

2. Integration mit anderen Sensortechnologien (z. B. Kraftmessung)

3. Flexible und faltbare Displays

4. Verbesserte haptische Feedback-Systeme

5. Fortschritte bei der Handflächenerkennung und Stiftunterstützung

Diese Innovationen versprechen, das Benutzererlebnis weiter zu verbessern und die Anwendungen der kapazitiven Touchscreen-Technologie zu erweitern.

Fazit

Kapazitive Touchscreen-Displays haben zweifellos die Art und Weise, wie wir mit Technologie interagieren, verändert. Ihre Intuition, Vielseitigkeit und kontinuierliche Verbesserung haben sie zu einem integralen Bestandteil unseres digitalen Lebens gemacht. Mit Blick auf die Zukunft wird deutlich, dass sich die kapazitive Touchscreen-Technologie weiterentwickeln wird, neue Möglichkeiten für die Mensch-Maschine-Interaktion eröffnet und die Geräte von morgen gestaltet.

Häufig gestellte Fragen

Um Ihr Verständnis von kapazitiven Touchscreen-Displays weiter zu verbessern, finden Sie hier fünf relevante Fragen und ihre Antworten:

F1. Wie funktionieren kapazitive Touchscreens mit Handschuhen?

A: Standardmäßige kapazitive Touchscreens sind auf die elektrischen Eigenschaften des menschlichen Körpers angewiesen, um zu funktionieren, weshalb sie nicht mit normalen Handschuhen funktionieren. Einige Handschuhe sind jedoch mit leitfähigen Materialien in den Fingerspitzen ausgestattet, die es ihnen ermöglichen, mit kapazitiven Bildschirmen zu interagieren. Darüber hinaus verfügen viele moderne Geräte über erhöhte Einstellungen für die Berührungsempfindlichkeit, die Berührungen durch dünne, nicht leitende Materialien erkennen können.

Frage 2. Können kapazitive Touchscreens unter Wasser verwendet werden?

A: Kapazitive Touchscreens können zwar Berührungen durch eine dünne Wasserschicht erkennen, funktionieren aber im Allgemeinen nicht gut, wenn sie vollständig untergetaucht sind. Wasser kann die Fähigkeit des Bildschirms beeinträchtigen, Berührungspunkte genau zu erkennen. Einige spezialisierte wasserdichte Geräte verwenden jedoch modifizierte kapazitive Technologie oder alternative Berührungserkennungsmethoden, um unter Wasser zu funktionieren.

Frage 3. Wie funktionieren kapazitive Stifte mit Touchscreens?

A: Kapazitive Stifte sind so konzipiert, dass sie die elektrischen Eigenschaften eines menschlichen Fingers nachahmen. Sie haben in der Regel eine leitfähige Spitze aus Materialien wie leitfähigem Gummi oder Gewebe. Wenn der Stift den Bildschirm berührt, bewirkt er eine Veränderung des elektrostatischen Feldes, ähnlich wie bei einer Fingerberührung. Einige fortschrittliche aktive Stifte verfügen auch über zusätzliche Technologien, um die Präzision zu verbessern und Funktionen wie Druckempfindlichkeit hinzuzufügen.

Frage 4. Was ist der Unterschied zwischen gegenseitiger Kapazität und Selbstkapazität bei Touchscreens?

A: In selbstkapazitiven Systemen wird jede Elektrode unabhängig voneinander gemessen, um Kapazitätsänderungen zu erkennen. Diese Methode ist einfacher, kann aber bei mehreren gleichzeitigen Berührungen unter "Ghosting"-Effekten leiden. Systeme mit gegenseitiger Kapazität messen die Kapazität zwischen Elektrodenpaaren und ermöglichen so eine genauere Multi-Touch-Erkennung. Die meisten modernen Multi-Touch-Bildschirme verwenden die Technologie der gegenseitigen Kapazität.

Frage 5. Wie stellen Hersteller die Langlebigkeit von kapazitiven Touchscreens sicher?

A: Hersteller setzen verschiedene Techniken ein, um die Haltbarkeit von kapazitiven Touchscreens zu verbessern:

- Verwendung von chemisch gehärtetem Glas (wie Gorilla Glass) für die oberste Schicht

- Auftragen von oleophoben Beschichtungen, um Fingerabdrücken und Flecken zu widerstehen

- Implementierung fortschrittlicher Klebetechniken zur Reduzierung von Luftspalten zwischen den Schichten

- Entwicklung flexibler Elektrodenmuster, die Biegungen und Stößen

standhalten können- Verwendung von Schutzfolien oder zusätzlichen Glasschichten für extreme Umgebungen

Diese Maßnahmen tragen dazu bei, dass kapazitive Touchscreens dem täglichen Gebrauch und potenziellen Unfällen standhalten und gleichzeitig ihre Funktionalität und Klarheit bewahren.
