Wie verändern flexible kapazitive Sensoren die Wearable-Technologie?

Einleitung

Im Bereich der modernen Technologie haben nur wenige Innovationen einen so tiefgreifenden Einfluss auf unser tägliches Leben gehabt wie die kapazitive Touchscreen-Technologie. Von Smartphones und Tablets bis hin zu interaktiven Kiosken und Automobildisplays haben diese intuitiven Schnittstellen die Art und Weise, wie wir mit digitalen Geräten interagieren, revolutioniert. Dieser Artikel taucht in die faszinierende Welt der kapazitiven Berührungssensoren ein und untersucht die zugrunde liegenden Prinzipien, die vielfältigen Anwendungen und die neuesten Fortschritte, die ihre Zukunft gestalten.

Kapazitive Touchscreen-Technologie verstehen

Die kapazitive Touchscreen-Technologie verlässt sich auf die elektrischen Eigenschaften des menschlichen Körpers, um Berührungseingriffe zu erkennen. Im Gegensatz zu resistiven Touchscreens, die physischen Druck erfordern, reagieren kapazitive Bildschirme auf die leichte elektrische Ladung in unseren Fingerspitzen. Dies ermöglicht ein sensibleres und reaktionsschnelleres Benutzererlebnis, das in der Lage ist, selbst die leichtesten Berührungen zu erkennen.

Funktionsweise kapazitiver Berührungssensoren

Das Herzstück der kapazitiven Touchscreen-Technologie ist ein Gitter aus winzigen Kondensatoren. Wenn ein leitfähiger Gegenstand, wie z. B. ein Finger, mit dem Bildschirm in Berührung kommt, verändert sich das lokale elektrostatische Feld. Diese Kapazitätsänderung wird dann von der Steuerung des Geräts gemessen und interpretiert, um die genaue Position der Berührung zu bestimmen.

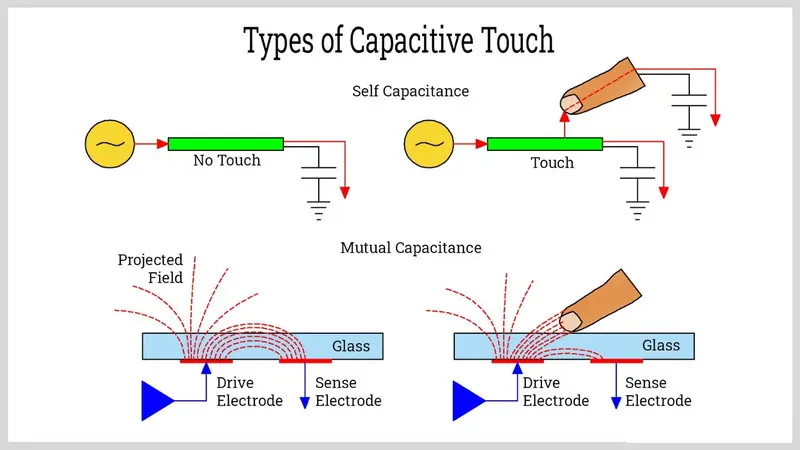

Es gibt zwei Haupttypen von kapazitiven Sensormethoden:

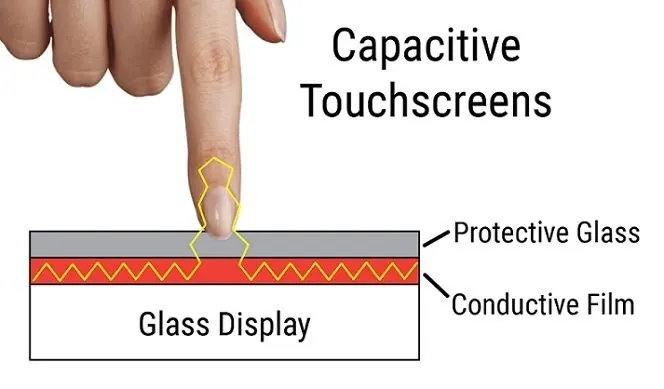

1. Kapazitive Oberflächensensorik: Bei diesem Verfahren wird eine gleichmäßig leitfähige Beschichtung auf das Glassubstrat aufgebracht. Elektroden an den Rändern des Bildschirms messen die Kapazitätsänderung, wenn ein Finger die Oberfläche berührt.

2. Projizierte kapazitive Berührung: Bei dieser fortschrittlicheren Technik wird ein Gitter aus transparenten Elektroden verwendet, um ein elektrostatisches Feld zu erzeugen, das sich sowohl über als auch unter der Oberfläche des Bildschirms erstreckt. Dies ermöglicht eine höhere Genauigkeit und Multi-Touch-Funktionalität.

Der Aufstieg von Multi-Touch-Displays

Einer der bedeutendsten Fortschritte in der kapazitiven Touchscreen-Technologie war die Entwicklung von Multi-Touch-Displays. Diese Bildschirme können mehrere Berührungspunkte gleichzeitig erkennen und verfolgen und ermöglichen intuitive Gesten wie Pinch-to-Zoom und Wischen mit mehreren Fingern.

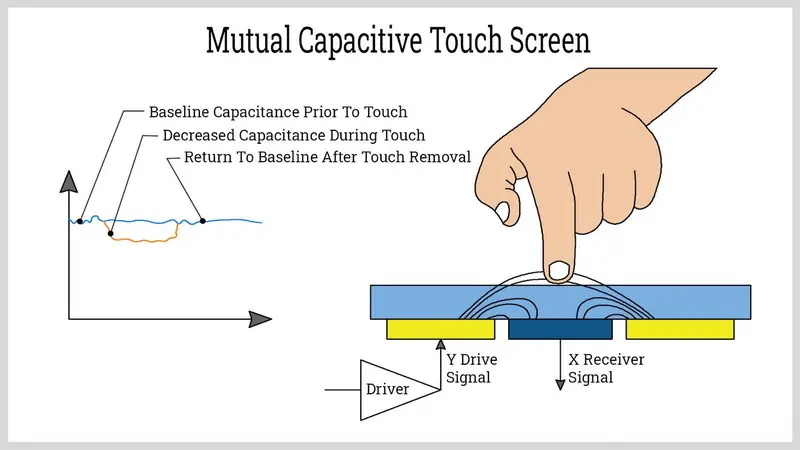

Gegenseitige Kapazitätserfassung

Die Multitouch-Funktionalität wird in erster Linie durch gegenseitige Kapazitätserfassung erreicht. Bei diesem Ansatz ist das kapazitive Sensorarray in einem Gitter aus Sende- und Empfangselektroden angeordnet. Jeder Schnittpunkt im Gitter wirkt wie ein winziger Kondensator. Wenn mehrere Finger den Bildschirm berühren, kann das System jeden Kontaktpunkt unabhängig voneinander genau erkennen und verfolgen.

Fortschritte bei Touchscreen-Controllern

Das Herzstück eines jeden kapazitiven Touchscreen-Systems ist sein Controller. Diese spezialisierten Mikroprozessoren sind für die Messung kleinster Kapazitätsänderungen, das Herausfiltern von Rauschen und die Übersetzung von Sensorrohdaten in nutzbare Touch-Koordinaten verantwortlich. Jüngste Fortschritte in der Touchscreen-Controller-Technologie haben zu Verbesserungen in folgenden Bereichen geführt:

1. Empfindlichkeit: Moderne Controller können selbst kleinste Kapazitätsänderungen erkennen, was eine präzisere Berührungserkennung ermöglicht.

2. Störfestigkeit: Fortschrittliche Filtertechniken helfen, Fehlberührungen durch elektromagnetische Störungen zu vermeiden.

3. Reaktionszeit: Hochleistungs-Controller können Touch-Eingaben mit minimaler Latenz verarbeiten, was zu einer reaktionsschnelleren Benutzererfahrung führt.

4. Energieeffizienz: Optimierte Algorithmen und Energiesparmodi tragen dazu bei, die Akkulaufzeit mobiler Geräte zu verlängern.

Transparente Berührungssensoren: Nahtlose Integration Eine

der größten Herausforderungen beim kapazitiven Touchscreen-Design besteht darin, Sensoren zu entwickeln, die sowohl hochleitfähig als auch transparent sind. Traditionelles Indiumzinnoxid (ITO) war lange Zeit das Material der Wahl, aber die Forscher suchen ständig nach Alternativen, um die Leistung zu verbessern und die Kosten zu senken.

Neue Materialien für transparente Elektroden

1. Silber-Nanodrähte: Diese ultradünnen leitfähigen Drähte können in einem zufälligen Maschenmuster abgeschieden werden, wodurch eine transparente und flexible Elektrode entsteht.

2. Graphen: Dieses ein Atom dicke Kohlenstoffmaterial bietet eine hervorragende Leitfähigkeit und Transparenz, obwohl es bei der Herstellung noch Herausforderungen gibt.

3. Metallgewebe: Feine Metallgitter können auf Glas- oder Kunststoffsubstrate gemustert werden, bieten eine hohe Leitfähigkeit und bleiben für das bloße Auge nahezu unsichtbar.

Flexible kapazitive Sensoren: Die Regeln der Berührung beugen

Da

die Formfaktoren der Geräte immer vielfältiger werden, steigt die Nachfrage nach flexiblen und gebogenen Touchscreens. Flexible kapazitive Sensoren ermöglichen eine neue Generation von tragbaren Geräten, faltbaren Smartphones und gebogenen Displays in Automobilanwendungen.

Herausforderungen und Lösungen in der flexiblen Touch-Technologie

1. Substratmaterialien: Polyethylenterephthalat (PET) und Polyimidfolien werden häufig als flexible Substrate verwendet, die ein gutes Gleichgewicht zwischen Haltbarkeit und Flexibilität bieten.

2. Dehnbare Elektroden: Leitfähige Materialien, die wiederholtem Biegen und Dehnen standhalten, sind entscheidend für einen zuverlässigen Betrieb.

3. Verkapselung: Der Schutz der empfindlichen Komponenten vor Umwelteinflüssen bei gleichzeitiger Beibehaltung der Flexibilität ist ein fortlaufendes Forschungsgebiet.

Beyond Touch: Erweiterung der Möglichkeiten der kapazitiven Sensorik

Die

kapazitive Sensortechnologie ist nicht auf die einfache Berührungserkennung beschränkt. Innovative Anwendungen verschieben die Grenzen des Möglichen:

Durch

die Messung des Kontaktbereichs und der Kapazitätsänderung im Laufe der Zeit können einige kapazitive Systeme unterschiedliche Druckniveaus erfassen. Dies ermöglicht neue Interaktionsparadigmen, wie z.B. Force Touch in Smartphones oder druckempfindliches Zeichnen in digitalen Kunstanwendungen.

Schwebe- und Näherungserkennung

Fortschrittliche kapazitive Sensoren können das Vorhandensein eines Fingers oder Stifts erkennen, bevor er den Bildschirm berührt. Dies ermöglicht Funktionen wie Hover-Vorschauen und Luftgesten, die die Benutzererfahrung in verschiedenen Anwendungen verbessern.

Kapazitive Stiftunterstützung

Während frühe kapazitive Bildschirme auf die Fingereingabe beschränkt waren, haben Fortschritte sowohl bei der Sensor- als auch bei der Stifttechnologie eine hochpräzise Stifteingabe ermöglicht. Aktive Stifte können mit dem Touchscreen-Controller kommunizieren, um zusätzliche Daten wie Druckempfindlichkeit und Neigungswinkel bereitzustellen.

Die Zukunft der kapazitiven Touchscreen-Technologie

Mit Blick auf die Zukunft prägen mehrere aufregende Trends die Entwicklung der kapazitiven Touch-Technologie:

1. Integration mit anderen Sensormechanismen: Die Kombination von kapazitiver Berührung mit Technologien wie Kraftmessung, haptischem Feedback und sogar biometrischen Sensoren verspricht eine immersivere und sicherere Benutzeroberfläche

.

2. 3D Berührungsoberflächen: Forscher erforschen Möglichkeiten, die kapazitive Sensorik auf nicht-planare Oberflächen auszudehnen und so die Berührungsinteraktion auf komplexen 3D-Objekten und gekrümmten Displays zu ermöglichen.

3. Anpassungsfähigkeit an die Umgebung: Touchscreens der nächsten Generation können ihre Empfindlichkeit dynamisch an die Umgebungsbedingungen anpassen, um einen zuverlässigen Betrieb in verschiedenen Szenarien wie nassen Umgebungen oder mit Handschuhen zu gewährleisten.

4. Künstliche Intelligenz und maschinelles Lernen: Es werden fortschrittliche Algorithmen entwickelt, um die Berührungsgenauigkeit zu verbessern, die Absicht des Nutzers vorherzusagen und natürlichere und intuitivere Interaktionen zu ermöglichen.

5. Energy Harvesting: Einige Forscher untersuchen die Möglichkeit, das kapazitive Sensornetz zu nutzen, um kleine Energiemengen aus Berührungsinteraktionen zu gewinnen und so möglicherweise die Batterielebensdauer mobiler Geräte zu verlängern.

Fazit

Die kapazitive Touchscreen-Technologie hat seit ihren Anfängen einen langen Weg zurückgelegt und sich von einfachen Single-Touch-Displays zu ausgeklügelten Multi-Touch-Schnittstellen entwickelt, die Druck, Nähe und sogar 3D-Gesten erkennen können. Während wir die Grenzen dessen, was mit Berührungsinteraktion möglich ist, weiter verschieben, wird die kapazitive Sensorik zweifellos eine entscheidende Rolle bei der Gestaltung der Zukunft der Mensch-Computer-Interaktion spielen.

Die laufende Forschung und Entwicklung in den Bereichen Materialwissenschaft, Sensordesign und Signalverarbeitung verspricht, noch mehr spannende Innovationen in diesem Bereich hervorzubringen. Von flexiblen und transparenten Displays bis hin zu intelligenten, kontextsensitiven Schnittstellen – die Zukunft der kapazitiven Touchscreen-Technologie ist hell und voller Potenzial.

Wenn wir diese Fortschritte annehmen, ist es klar, dass die Art und Weise, wie wir mit Technologie interagieren, immer natürlicher, intuitiver und nahtloser in unser tägliches Leben integriert wird. Die Touch-Revolution ist noch lange nicht vorbei – sie fängt gerade erst an.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen resistiven und kapazitiven Touchscreens?

A1: Resistive Touchscreens beruhen auf Druck, um Berührungen zu erkennen, wobei zwei leitfähige Schichten verwendet werden, die sich beim Drücken berühren. Kapazitive Touchscreens hingegen erfassen die elektrischen Eigenschaften des menschlichen Körpers und benötigen keinen physischen Druck. Kapazitive Bildschirme sind im Allgemeinen reaktionsschneller, unterstützen Multitouch und bieten eine bessere Klarheit, funktionieren jedoch nicht mit nicht leitenden Stiften oder mit Handschuhen.

F2: Können kapazitive Touchscreens unter Wasser funktionieren?

A2: Standardmäßige kapazitive Touchscreens funktionieren in der Regel nicht gut unter Wasser, da Wasser das elektrostatische Feld stört, das für die Berührungserkennung verwendet wird. Es gibt jedoch spezielle kapazitive Touchscreens, die für den Einsatz unter Wasser konzipiert sind. Diese Siebe verwenden eine fortschrittliche Signalverarbeitung und spezielle Beschichtungen, um zwischen Wasserkontakt und absichtlichen Berührungen zu unterscheiden.

F3: Wie funktionieren kapazitive Stifte?

A3: Kapazitive Stifte gibt es in zwei Haupttypen: passiv und aktiv. Passive Stifte ahmen einfach die elektrischen Eigenschaften eines Fingers nach, in der Regel mit einer leitfähigen Gummispitze. Aktive Stifte enthalten elektronische Komponenten, die ein eigenes schwaches elektrisches Feld erzeugen, was eine präzisere Eingabe und zusätzliche Funktionen wie Druckempfindlichkeit und Handflächenunterdrückung ermöglicht.

F4: Wie hoch ist die Auflösung eines typischen kapazitiven Touchscreens?

A4: Die Auflösung eines kapazitiven Touchscreens hängt von der Dichte des Sensorgitters und den Fähigkeiten des Touch-Controllers ab. Moderne High-End-Smartphones können Touch-Auflösungen von mehr als 1000 dpi (dots per inch) haben, was eine äußerst präzise Eingabe ermöglicht. Die praktische Auflösung ist jedoch oft durch die Größe einer Fingerkuppe begrenzt, weshalb Stifte für präziseres Arbeiten verwendet werden.

F5: Wie funktionieren kapazitive Touchscreens mit Handschuhen?

A5: Standardmäßige kapazitive Touchscreens funktionieren nicht mit normalen Handschuhen, da das Isoliermaterial die Übertragung elektrischer Ladung vom Finger auf den Bildschirm verhindert. Es gibt jedoch mehrere Lösungen:

1. Touchscreen-kompatible Handschuhe mit leitfähigem Material in den Fingerspitzen.

2. Handschuhmodus bei einigen Geräten, der die Empfindlichkeit des Berührungssensors erhöht.

3. Fortschrittliche kapazitive Sensortechnologien, die Berührungen durch dünne, nicht leitende Materialien erkennen können.
