Wie funktioniert ein LCD-Bildschirm?

Die Flüssigkristallanzeige-Technologie (LCD) ist zu einem integralen Bestandteil moderner elektronischer Geräte geworden, von Smartphones und Laptops bis hin zu Fernsehern und Monitoren. Um zu verstehen, wie ein LCD-Bildschirm funktioniert, müssen die einzigartigen Eigenschaften von Flüssigkristallen, die Rolle von Polarisatoren, die Hintergrundbeleuchtung und die komplizierte Steuerung von Pixeln zur Erzeugung lebendiger Bilder erforscht werden. Dieser Artikel befasst sich eingehend mit der Mechanik, den Komponenten und der Technologie hinter LCD-Bildschirmen, erklärt den Prozess im Detail und beantwortet häufig gestellte Fragen.

Die Grundlagen der LCD-Technologie

Was ist ein LCD?

Ein LCD ist eine Flachbildschirmtechnologie, die Flüssigkristalle verwendet, um Licht zu modulieren und Bilder zu erzeugen. Im Gegensatz zu älteren Display-Technologien wie Kathodenstrahlröhren (CRT) emittieren LCDs selbst kein Licht, sondern steuern den Durchgang von Licht von einer externen Quelle, um die Bilder zu erzeugen, die wir sehen.

Flüssigkristalle sind Substanzen, die Eigenschaften aufweisen, die zwischen denen von Flüssigkeiten und festen Kristallen liegen. Sie fließen wie Flüssigkeiten, haben aber Moleküle, die strukturiert wie Festkörper ausgerichtet sind. Diese doppelte Eigenschaft ermöglicht es ihnen, Licht zu manipulieren, wenn es einem elektrischen Feld ausgesetzt wird.

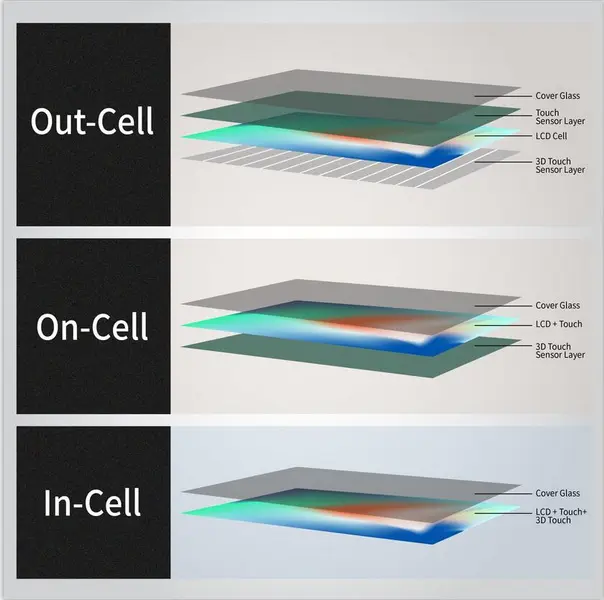

Schlüsselkomponenten eines LCD-Bildschirms

Um zu verstehen, wie ein LCD-Bildschirm funktioniert, muss man mit seinen Hauptkomponenten vertraut sein:

- Hintergrundbeleuchtung: Die Lichtquelle hinter dem Bildschirm, die normalerweise aus LEDs (Light Emitting Diodes) oder CCFLs (Kaltkathoden-Leuchtstofflampen) besteht und gleichmäßiges weißes Licht zur Beleuchtung des Displays liefert.

- Polarisationsfilter: Zwei Polarisatoren befinden sich an der Vorder- und Rückseite der Flüssigkristallschicht. Diese Filter lassen nur Lichtwellen durch, die in eine bestimmte Richtung schwingen.

- Flüssigkristallschicht: Eine dünne Schicht aus Flüssigkristallmolekülen, die zwischen zwei Glassubstraten eingebettet sind. Diese Moleküle können sich als Reaktion auf elektrische Spannung verdrehen oder ausrichten, was die Polarisation des Lichts beeinflusst.

- Farbfilter: Jedes Pixel ist in drei Subpixel unterteilt - Rot, Grün und Blau (RGB). Farbfilter über diesen Subpixeln lassen nur bestimmte Wellenlängen des Lichts durch, was eine Farbwiedergabe ermöglicht.

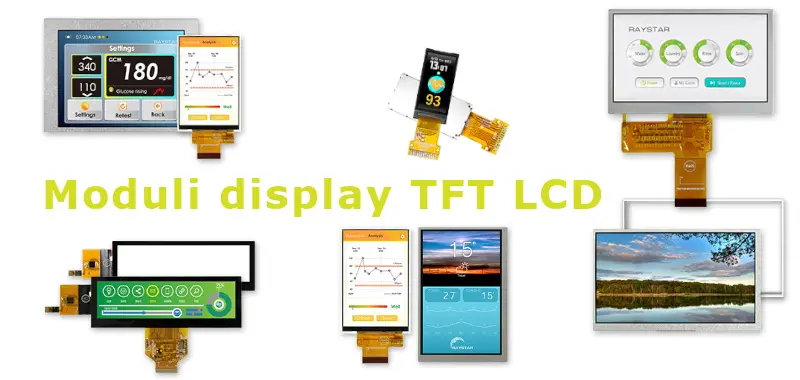

- Dünnschichttransistoren (TFTs): Eine Matrix aus winzigen Transistoren steuert die an jedes Subpixel angelegte Spannung und reguliert so die Ausrichtung der Flüssigkristalle und damit die Helligkeit und Farbe jedes Pixels.

Wie ein LCD-Bildschirm funktioniert: Schritt-für-Schritt-Anleitung

1. Hintergrundbeleuchtung

Der Prozess beginnt damit, dass die Hintergrundbeleuchtung weißes Licht ausstrahlt, das sich durch die Schichten des Displays bewegt. Dieses Licht ist unerlässlich, da LCDs selbst kein Licht erzeugen. Sie verlassen sich für die Sichtbarkeit ausschließlich auf die Hintergrundbeleuchtung.

2. Polarisation des Lichts

Der erste Polarisationsfilter lässt nur Lichtwellen durch, die in eine Richtung schwingen. Dadurch wird das Licht polarisiert und es für die Wechselwirkung mit der Flüssigkristallschicht vorbereitet.

3. Flüssigkristall-Manipulation

In Abwesenheit eines elektrischen Feldes (keine Spannung angelegt) sind die Flüssigkristallmoleküle in einer verdrehten spiralförmigen Struktur angeordnet, die das polarisierte Licht um 90 Grad dreht. Durch diese Drehung wird das Licht auf den zweiten Polarisationsfilter ausgerichtet, so dass es durchgelassen werden kann.

Wenn eine Spannung angelegt wird, bewirkt das elektrische Feld, dass sich die stäbchenförmigen Flüssigkristallmoleküle aufdrehen und parallel zum Feld ausrichten. Diese Ausrichtung verhindert, dass das Licht gedreht wird, sodass der zweite Polarisator das Licht blockiert und das Pixel dunkel erscheinen lässt.

Durch Variieren der Spannung kann der Grad der Verdrehung gesteuert werden, was eine teilweise Drehung des Lichts und somit eine Variation der Helligkeit für jedes Pixel ermöglicht.

4. Farbfilterung

Jedes Pixel besteht aus drei Subpixeln mit roten, grünen und blauen Farbfiltern. Durch die Steuerung der Helligkeit jedes Subpixels durch Spannungsanpassungen kann das LCD durch additive Farbmischung eine breite Palette von Farben erzeugen.

5. Bilderzeugung

Die Kombination aller Pixel, die jeweils unabhängig voneinander von TFTs gesteuert werden, erzeugt das komplette Bild auf dem Bildschirm. Die präzise Steuerung der Spannung, die an jedes Subpixel angelegt wird, ermöglicht detaillierte Bilder mit Millionen von Farben und unterschiedlichen Helligkeitsstufen.

Arten von LCD-Technologie

Es gibt mehrere Variationen der LCD-Technologie, jede mit einzigartigen Eigenschaften, die die Leistung beeinflussen:

- Twisted Nematic (TN): Der älteste und gebräuchlichste Typ, bekannt für schnelle Reaktionszeiten, aber begrenzte Betrachtungswinkel und Farbwiedergabe.

- In-Plane-Umschaltung (IPS): Bietet eine bessere Farbgenauigkeit und größere Betrachtungswinkel, indem Flüssigkristalle parallel zum Bildschirm ausgerichtet werden.

- Vertikale Ausrichtung (VA): Bietet höhere Kontrastverhältnisse und bessere Schwarztöne, indem Flüssigkristalle im ausgeschalteten Zustand senkrecht zu den Substraten ausgerichtet werden.

Vorteile von LCD-Bildschirmen

- Energieeffizienz: LCDs verbrauchen im Vergleich zu älteren Technologien wie CRTs weniger Strom.

- Dünn und leicht: Ihr flaches Design ermöglicht schlanke und tragbare Displays.

- Kein Einbrennen des Bildschirms: Im Gegensatz zu Plasma oder OLED leiden LCDs nicht unter dauerhafter Bildspeicherung.

- Hohe Auflösung: Kann sehr hohe Pixeldichten für scharfe Bilder unterstützen.

- Breite Verfügbarkeit: Aufgrund der Kosteneffizienz und Vielseitigkeit in einer breiten Palette von Geräten eingesetzt.

Einschränkungen von LCD-Bildschirmen

- Einschränkungen des Betrachtungswinkels: Farben und Helligkeit können sich verschieben oder verwaschen, wenn sie aus extremen Winkeln betrachtet werden.

- Reaktionszeit: Einige LCDs haben langsamere Reaktionszeiten, was bei sich schnell bewegenden Bildern zu Bewegungsunschärfe führen kann.

- Hintergrundbeleuchtung Bleed: Eine ungleichmäßige Hintergrundbeleuchtung kann den Kontrast und die Farbgleichmäßigkeit beeinträchtigen.

- Farbgenauigkeit: Obwohl sich einige LCDs verbessern, können sie nicht mit der Farbtreue von OLED-Displays mithalten.

Jüngste Innovationen in der LCD-Technologie

Fortschritte wie die Quantenpunktverstärkung verbessern die Farbgenauigkeit und Helligkeit durch die Verwendung von Halbleiter-Nanokristallen, die bei Beleuchtung präzise Wellenlängen emittieren. Lokales Dimmen mit LED-Arrays ermöglicht einen besseren Kontrast durch Steuerung der Helligkeit der Hintergrundbeleuchtung in verschiedenen Bildschirmbereichen. Die HDR-Technologie (High Dynamic Range) verbessert den Kontrast und die Farbtiefe zusätzlich.

Anwendungen von LCD-Bildschirmen

Die LCD-Technologie wird häufig eingesetzt in:

- Fernsehern und Computermonitoren

- Smartphones und Tablets

- Digital Signage und Werbedisplays

- Armaturenbretter und Infotainmentsysteme für Kraftfahrzeuge

- Medizinische Diagnose- und Patientenüberwachungsgeräte

- Tragbare Elektronik wie Kameras und Uhren

Fazit

Wenn man versteht, wie ein LCD-Bildschirm funktioniert, erkennt man ein ausgeklügeltes Zusammenspiel von Licht, Flüssigkristallen und elektrischer Steuerung. Die Technologie beruht auf der Manipulation von polarisiertem Licht durch eine Schicht aus Flüssigkristallen, deren Ausrichtung sich mit der angelegten Spannung ändert. Diese Modulation, kombiniert mit Farbfiltern und präziser Transistorsteuerung, erzeugt die lebendigen Bilder, die wir jeden Tag auf Bildschirmen sehen. LCDs haben zwar einige Einschränkungen, aber ihre Vorteile in Bezug auf Energieeffizienz, Dünnheit und Kosten haben sie zu einer dominierenden Display-Technologie gemacht. Kontinuierliche Innovationen verbessern ihre Leistung und halten LCDs in einem sich schnell entwickelnden Display-Markt relevant.

FAQ

1. Welche Rolle spielen Flüssigkristalle in einem LCD-Bildschirm?

Flüssigkristalle steuern den Lichtdurchgang, indem sie ihre Moleküle als Reaktion auf elektrische Spannung verdrehen oder ausrichten, was die Polarisation des Lichts ändert und beeinflusst, wie viel Licht durch den Schirm fällt.

2. Wie funktionieren Polarisationsfilter in einem LCD?

Polarisationsfilter lassen nur Lichtwellen durch, die in eine bestimmte Richtung schwingen. Der erste Polarisator polarisiert die Hintergrundbeleuchtung, und der zweite Polarisator, der senkrecht zum ersten ausgerichtet ist, blockiert oder lässt Licht zu, abhängig von der Ausrichtung des Flüssigkristalls.

3. Warum benötigen LCD-Bildschirme eine Hintergrundbeleuchtung?

LCDs geben selbst kein Licht ab, so dass eine Hintergrundbeleuchtung die notwendige Beleuchtung für die Flüssigkristalle bietet, um zu modulieren und sichtbare Bilder zu bilden.

4. Wie werden Farben auf einem LCD-Bildschirm erzeugt?

Farben werden durch die Kombination unterschiedlicher Intensitäten von rotem, grünem und blauem Licht von Subpixeln erzeugt, die jeweils unabhängig voneinander gesteuert werden, indem die an die Flüssigkristalle angelegte Spannung angepasst wird.

5. Was sind die gängigen Arten von LCD-Panels und ihre Unterschiede?

Zu den gängigen Typen gehören Twisted Nematic (TN)-Panels mit schneller Reaktion, aber begrenzten Betrachtungswinkeln, In-Plane Switching (IPS)-Panels mit besseren Farben und Betrachtungswinkeln sowie Vertical Alignment (VA)-Panels mit höheren Kontrastverhältnissen.
