Können Sie einen Raspberry Pi 7-Zoll-Touchscreen problemlos an der Wand montieren?

Das Raspberry Pi 7-Zoll-Touchscreen-Display ist ein vielseitiges und beliebtes Zubehör für Raspberry Pi-Enthusiasten und bietet eine interaktive Benutzeroberfläche für Projekte, die von der Heimautomatisierung bis hin zu Medienzentren reichen. Eine häufige Frage unter den Benutzern ist, ob es einfach ist, dieses Touchscreen-Display an der Wand zu montieren, und wenn ja, was sind die besten Methoden und Überlegungen dafür. In diesem umfassenden Artikel werden die Machbarkeit, Methoden und Tipps für die Wandmontage des Raspberry Pi 7-Zoll-Touchscreen-Displays untersucht und praktische Lösungen, Zubehör und DIY-Ansätze hervorgehoben.

Das Raspberry Pi 7 Zoll Touchscreen Display verstehen

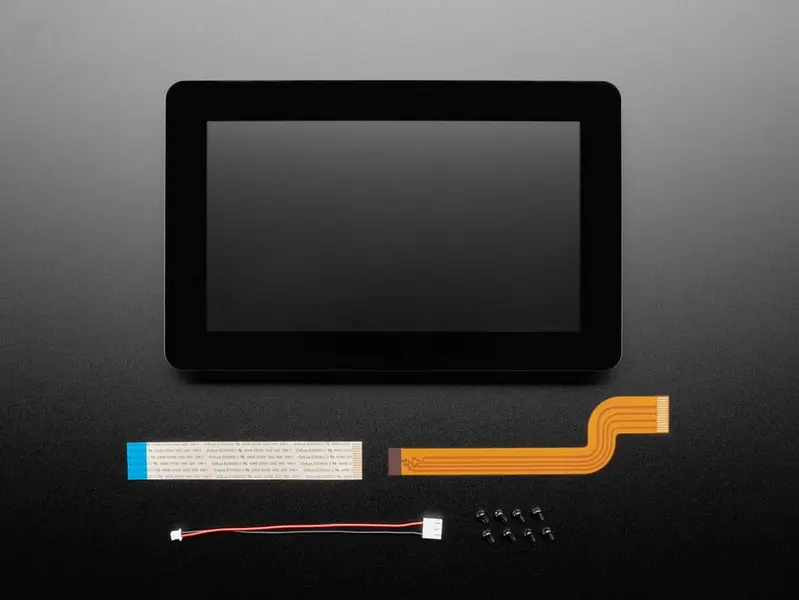

Das offizielle Raspberry Pi 7 Zoll Touchscreen Display wurde entwickelt, um eine kompakte und reaktionsschnelle Touchscreen-Oberfläche zu bieten, die mit den meisten kompatibel ist Raspberry Pi-Modelle (mit Ausnahme der Zero- und Keyboard-Serien aufgrund von Anschlussunterschieden). Er verfügt über Befestigungslaschen auf der Rückseite, die eine sichere Befestigung an Gehäusen oder Oberflächen ermöglichen. Das Display verfügt über eine flache flexible Kabelverbindung (FFC) zur Raspberry Pi-Platine, die direkt hinter dem Bildschirm montiert oder separat untergebracht werden kann.

Das Display bietet eine Auflösung, die für viele Projekte ideal ist und dabei Größe und Benutzerfreundlichkeit in Einklang bringt. Seine kapazitive Touch-Technologie sorgt für eine reibungslose und präzise Berührungsreaktion und eignet sich daher für interaktive Anwendungen wie Kioske, Smart-Home-Bedienfelder oder tragbare Computerstationen.

Ist es einfach, ein Raspberry Pi 7-Zoll-Touchscreen-Display an der Wand zu montieren?

Ja, die Wandmontage eines Raspberry Pi 7-Zoll-Touchscreen-Displays ist im Allgemeinen einfach, erfordert jedoch etwas Planung und das richtige Zubehör oder DIY-Lösungen. Das Display selbst verfügt über Befestigungspunkte, und viele Gehäuse und Halterungen sind so konzipiert, dass sie die Wandmontage erleichtern. Die Leichtigkeit hängt jedoch von Faktoren wie dem verwendeten Montagematerial, dem Kabelmanagement und der Frage ab, ob die Raspberry Pi-Platine direkt an der Rückseite des Bildschirms befestigt oder separat untergebracht wird.

Schlüsselfaktoren, die die Montage an der Wand erleichtern

- Befestigungspunkte am Display: Der Touchscreen verfügt über acht Befestigungslaschen auf der Rückseite, von denen vier in der Regel zur Befestigung des Display-Controllers und die anderen vier für die Montage des Displays selbst verwendet werden. Diese Laschen sind mit einem Gewinde für M3-Schrauben versehen und ermöglichen eine sichere Befestigung an Paneelen oder Halterungen.

- Raspberry Pi Platzierung: Der Pi kann mit Abstandshaltern direkt hinter dem Touchscreen montiert oder in einem separaten Gehäuse platziert werden. Die Montage des Pi hinter dem Bildschirm vereinfacht die Verkabelung, erhöht aber die Dicke der Baugruppe.

- Kabelmanagement: Die ordnungsgemäße Verlegung der Strom- und Displaykabel ist unerlässlich, um freiliegende Drähte zu vermeiden und eine saubere Installation zu gewährleisten.

- Zubehör für die Wandhalterung: Spezielle Gehäuse und Adapter mit integrierten Wandhalterungsfunktionen oder VESA-Kompatibilität machen die Montage einfacher und professioneller.

Methoden zur Wandmontage des Raspberry Pi 7-Zoll-Touchscreen-Displays

1. Verwendung von offiziellen oder Drittanbieter-Gehäusen mit Wandhalterung Funktionen

Mehrere Gehäuse, die für den Raspberry Pi 7-Zoll-Touchscreen entwickelt wurden, verfügen über integrierte Wandmontageoptionen. Einige Gehäuse verfügen beispielsweise über eingebaute Ösen oder Löcher für Schrauben, mit denen die gesamte Baugruppe bündig an einer Wand montiert werden kann. Bestimmte Modelle verfügen auch über 75-mm-VESA-Halterungen, die die Kompatibilität mit Standard-VESA-Halterungen und -Halterungen ermöglichen.

Vorteile:

- Sichere und stabile Montage.

- Sauberes Kabelmanagement mit rückseitigen Zugangsklappen.

- Schutz für den Raspberry Pi und das Display.

- Bei einigen Gehäusen kann das Display für ergonomische Betrachtungswinkel

gedreht werden.

Überlegungen:

- Gehäuse erhöhen die Dicke der Baugruppe.

- Einige erfordern spezielle Schrauben (in der Regel M3) und Werkzeuge für die Installation.

- Möglicherweise ist ein 3D-Druck oder der Kauf spezieller Gehäuse erforderlich.

2. DIY Unterputz-Wandmontage

Für Benutzer, die eine individuelle Lösung bevorzugen, ist der Unterputzeinbau des Touchscreens direkt in ein Wandpaneel möglich. Dabei wird ein rechteckiges Loch in die Wand oder das Paneel geschnitten, wo die Glasoberfläche des Touchscreens bündig sitzen kann. Über die Befestigungslaschen auf der Rückseite wird das Display dann von hinten mittels Montagestangen oder Halterungen gesichert.

Schritte:

- Schneiden Sie ein rechteckiges Loch, das den Displayabmessungen entspricht.

- Verwenden Sie Montagestangen mit M3-Schrauben, um die Display-Laschen zu befestigen.

- Verwenden Sie Abstandshalter, um sicherzustellen, dass der Bildschirm ohne Spannung bündig sitzt.

- Montieren Sie den Raspberry Pi hinter dem Display oder in einem nahe gelegenen Gehäuse.

Vorteile:

- Minimaler Überstand aus der Wand für einen schlanken Look.

- Anpassbar an die jeweilige Wandstärke und das Design.

- Kann alle Kabel in der Wand oder hinter dem Panel verstecken.

Überlegungen:

- Erfordert präzise Schneid- und Montagefähigkeiten.

- Sorgfalt erforderlich, um eine Beschädigung des Displays oder der Befestigungsösen zu vermeiden.

- Der Zugang zu den Raspberry Pi-Anschlüssen kann nach der Montage eingeschränkt sein.

3. 3D Gedruckte Wandhalterungsadapter

Es gibt viele von der Community entwickelte 3D-gedruckte Wandhalterungsadapter speziell für den Raspberry Pi 7-Zoll-Touchscreen. Diese Adapter werden oft an vorhandenen Gehäusen oder direkt am Display befestigt und bieten Befestigungslöcher für Schrauben, um die Montage an Wänden zu befestigen.

Merkmale:

- Passgenaue Designs für Raspberry Pi 4 und Touchscreen.

- Optionen für Kabelführung und Sensorintegration.

- Gedruckt in Materialien wie PLA oder PETG für Festigkeit.

Vorteile:

- Erschwinglich und anpassbar.

- Kann so gestaltet werden, dass Funktionen wie Sensorhalterungen enthalten sind.

- Leicht zu ersetzen oder zu modifizieren.

Überlegungen:

- Erfordert Zugang zu einem 3D-Drucker.

- Für die Montage sind möglicherweise zusätzliche Hardware wie M3-Schrauben erforderlich.

- Die Haltbarkeit hängt von der Druckqualität und dem Material ab.

4. Verwendung von VESA-Halterungen und kompatiblen Gehäusen

Einige

fortschrittliche Gehäuse für den Raspberry Pi 7-Zoll-Touchscreen verfügen über ein 75-mm-VESA-Halterungsmuster auf der Rückseite, mit dem Benutzer das Display an Standard-VESA-Wandhalterungen oder Monitorarmen befestigen können. Diese Methode ist ideal für Anwender, die eine flexible Positionierung oder Integration in vorhandenes Montagematerial wünschen.

Vorteile:

- Professionelle und standardisierte Montagelösung.

- Ermöglicht Schwenk-, Neige- und Höhenverstellung mit kompatiblen Halterungen.

- Einfach zu installieren und zu entfernen.

Überlegungen:

- Erfordert den Kauf kompatibler VESA-Halterungen.

- Kann die Gesamtgröße der Montage erhöhen.

- Einige Gehäuse mit VESA-Halterungen erfordern möglicherweise bestimmte Schraubengrößen.

5. Lösungen für die magnetische Wandhalterung

Ein innovativer und weniger verbreiteter Ansatz besteht darin, das 7-Zoll-Touchscreen-Display des Raspberry Pi mit starken Magneten an Metalloberflächen oder Magnetplatten an der Wand zu befestigen. Diese Methode bietet ein schnelles Entfernen und Wiederpositionieren ohne Schrauben.

Vorteile:

- Werkzeugloser Ein- und Ausbau.

- Ermöglicht einen einfachen Zugang zu Anschlüssen und Kabeln.

- Minimale Wandschäden.

Überlegungen:

- Erfordert robuste Magnete und eine Metallrückseite.

- Magnetische Interferenzen mit der Elektronik sollten berücksichtigt werden.

- Nicht für alle Wandmaterialien geeignet.

Zusätzliche Hinweise für die Wandmontage des Raspberry Pi 7-Zoll-Touchscreen-Displays

, Netzteil und Kabelführung

Bei der Wandmontage des Raspberry Pi 7-Zoll-Touchscreen-Displays sind die Platzierung des Netzteils und die Kabelführung entscheidend. Das Display und der Raspberry Pi benötigen separate Stromquellen oder eine kombinierte Stromversorgungslösung, in der Regel über Micro-USB- oder USB-C-Anschlüsse. Das Verstecken von Kabeln in Wänden oder die Verwendung von Kabelkanälen verbessert die Ästhetik und Sicherheit.

Bei Projekten, bei denen das Display in einem stark frequentierten Bereich montiert wird, kann die Verwendung längerer Stromkabel oder PoE-Adapter (Power over Ethernet) die Unordnung reduzieren. Es ist auch wichtig sicherzustellen, dass die Stromkabel für die aktuellen Anforderungen des Raspberry Pi und des Touchscreens ausgelegt sind, um Spannungsabfälle oder Überhitzung zu vermeiden.

Kühlung und Lüftung

Das Raspberry Pi Board erzeugt während des Betriebs Wärme, insbesondere bei intensiven Anwendungen. Wenn Sie das Raspberry Pi 7-Zoll-Touchscreen-Display an der Wand montieren, sollten Sie Lüftungsoptionen in Betracht ziehen, um eine Überhitzung zu vermeiden.

Wenn der Raspberry Pi direkt hinter dem Display in einem Gehäuse montiert ist, stellen Sie sicher, dass das Gehäuse über Belüftungslöcher oder Schlitze verfügt. Das Hinzufügen eines kleinen Lüfters oder von Kühlkörpern kann das Wärmemanagement verbessern. In Unterputz-Setups, in denen der Luftstrom begrenzt ist, kann eine Temperaturüberwachungssoftware helfen, eine mögliche Überhitzung zu erkennen.

Zugänglichkeit und Wartung

Die

Wandmontage des 7-Zoll-Touchscreen-Displays des Raspberry Pi kann den einfachen Zugang zu Anschlüssen wie USB, HDMI und Stromversorgung einschränken. Die Konstruktion der Halterung mit abnehmbaren Paneelen oder Scharnieren kann die Wartung und Aufrüstung erleichtern.

Bei dauerhaften Installationen sollten Sie Fernzugriffslösungen über Wi-Fi oder Ethernet in Betracht ziehen, um den Bedarf an physischer Interaktion zu reduzieren. Darüber hinaus hilft das Beschriften von Kabeln und das Dokumentieren der Installationseinrichtung bei der Fehlerbehebung.

Ästhetische Integration

Einer der Vorteile der Wandmontage des Raspberry Pi 7-Zoll-Touchscreen-Displays ist die Möglichkeit, es nahtlos in die Einrichtung eines Raumes zu integrieren. Die Auswahl von Gehäusen und Halterungen, die zur Wandfarbe oder zum Wandstil passen, oder das Bemalen von benutzerdefinierten Halterungen kann die optische Attraktivität verbessern.

Die Verwendung von bündigen Montagetechniken und das Verstecken von Kabeln sorgt für ein sauberes, professionelles Aussehen, das für gewerbliche oder private Umgebungen geeignet ist. Der Touchscreen kann als Bedienfeld für Smart-Home-Geräte, als digitaler Bilderrahmen oder als Informationskiosk dienen und Funktionalität und Design miteinander verbinden.

Praktische Projektideen für wandmontierte Raspberry Pi 7 Zoll Touchscreen Displays Die

Wandmontage des Raspberry Pi 7 Zoll Touchscreen Displays eröffnet zahlreiche kreative Projektmöglichkeiten. Hier sind einige inspirierende Ideen:

Smart Home Bedienfeld

Montieren Sie den Touchscreen an einer zentralen Wand, um Beleuchtung, Heizung, Überwachungskameras und andere intelligente Geräte zu steuern. Die Touchscreen-Oberfläche ermöglicht eine einfache Interaktion mit der Hausautomationssoftware, während die Wandhalterung das Gerät zugänglich und aufgeräumt hält.

Digitaler Bilderrahmen oder Kunstdisplay

Verwenden Sie den Raspberry Pi, um durch Fotos oder Kunstwerke auf dem Touchscreen zu blättern. Ein Unterputzdisplay an der Wand eines Wohnzimmers oder Flurs kann als dynamischer digitaler Bilderrahmen dienen, der sich automatisch aktualisiert.

Küchenrezept und Timer-Station

Installieren Sie den Touchscreen in der Küche, um Rezepte, Timer und Einkaufslisten anzuzeigen. Die Wandmontage hält das Gerät von Theken fern, reduziert Unordnung und schützt es vor Verschüttungen.

Interaktiver Informationskiosk

In Büros, Schulen oder öffentlichen Räumen kann der Touchscreen den Besuchern Karten, Zeitpläne oder Durchsagen anzeigen. Die Wandmontage sorgt dafür, dass der Kiosk stabil und sichtbar ist.

Media Center-Bedienoberfläche

Koppeln Sie den Touchscreen mit einem Raspberry Pi Media Center, um die Musik- und Videowiedergabe über eine an der Wand montierte Schnittstelle zu steuern und so das Unterhaltungserlebnis zu verbessern.

Fehlerbehebung bei häufigen Problemen, wenn der Bildschirm an der Wand

nicht auf Berührungen reagiert

Stellen Sie sicher, dass der Touchscreen ordnungsgemäß mit dem Raspberry Pi verbunden ist und dass die Treiber installiert sind. Überprüfen Sie die Verbindung des flachen flexiblen Kabels und vermeiden Sie ein Verbiegen oder Belasten des Kabels während der Montage.

Raspberry Pi Überhitzung

Überprüfen Sie die Belüftung und erwägen Sie das Hinzufügen von Kühllösungen, wenn der Raspberry Pi hinter dem Display eingeschlossen ist. Vermeiden Sie die Montage in direktem Sonnenlicht oder in der Nähe von Wärmequellen.

Lose oder instabile Befestigung

Verwenden Sie geeignete Schrauben und Befestigungsteile. Vergewissern Sie sich, dass die Befestigungslaschen fest befestigt sind und ob das Wandmaterial das Gewicht trägt.

Kabel dehnen oder beschädigen Verlegen

Sie Kabel vorsichtig, um scharfe Biegungen oder Spannungen zu vermeiden. Verwenden Sie Kabelklemmen oder -hülsen, um Kabel zu sichern und versehentliches Trennen zu vermeiden.

Fazit

Die Wandmontage eines Raspberry Pi 7-Zoll-Touchscreen-Displays ist in der Tat relativ einfach zu bewerkstelligen, insbesondere wenn das richtige Zubehör oder DIY-Methoden verwendet werden. Unabhängig davon, ob Sie sich für offizielle Gehäuse oder Gehäuse von Drittanbietern mit integrierten Halterungen, kundenspezifische Unterputzmontage, 3D-gedruckte Adapter oder sogar magnetische Lösungen entscheiden, können Benutzer ein sauberes, funktionales und ästhetisch ansprechendes Touchscreen-Setup für die Wandmontage erstellen. Die richtige Planung in Bezug auf Montagematerial, Kabelmanagement, Belüftung und Raspberry Pi-Platzierung gewährleistet eine erfolgreiche Installation, die die Benutzerfreundlichkeit und das Erscheinungsbild des Raspberry Pi-Touchscreen-Displays verbessert.

Durch die Berücksichtigung dieser Techniken und Überlegungen können Enthusiasten und Profis gleichermaßen das 7-Zoll-Touchscreen-Display des Raspberry Pi in eine elegante, an der Wand montierte Benutzeroberfläche verwandeln, die auf ihre individuellen Bedürfnisse zugeschnitten ist.

FAQ

1. Kann ich den Raspberry Pi für die Wandmontage direkt auf der Rückseite des 7 Zoll Touchscreens montieren?

Ja, der Raspberry Pi kann mit den mitgelieferten Abstandshaltern direkt auf der Rückseite des Touchscreens montiert werden. Dieser Aufbau vereinfacht die Verkabelung und reduziert die Gesamtdicke, was die Wandmontage als einzelnes Gerät erleichtert.

2. Welche Schrauben benötige ich, um den Raspberry Pi 7 Zoll Touchscreen an einer Wand zu montieren?

M3-Schrauben werden typischerweise für die Montage des Touchscreens und des Raspberry Pi verwendet. Die Länge hängt davon ab, ob Sie durch ein Gehäuse oder direkt an der Wand montieren, reicht aber im Allgemeinen von 10 mm bis 20 mm.

3. Gibt es Gehäuse mit eingebauten Wandmontageoptionen für den Raspberry Pi 7-Zoll-Touchscreen?

Ja, einige Gehäuse verfügen über integrierte Wandhalterungsfunktionen wie Ösen oder VESA 75-mm-Montagemuster, die eine einfache und sichere Wandinstallation ermöglichen.

4. Kann ich einen Wandadapter für den Raspberry Pi 7-Zoll-Touchscreen in 3D drucken?

absolut. Viele Community-Designs sind für den 3D-Druck von Wandhalterungsadaptern verfügbar, die auf den Raspberry Pi 7-Zoll-Touchscreen passen und anpassbare und kostengünstige Montagelösungen bieten.

5. Wie verwalte ich Kabel bei der Wandmontage des Raspberry Pi 7-Zoll-Touchscreen-Displays?

Verwenden Sie Anwendungsfälle mit rückseitigen Zugangsklappen oder gestalten Sie Ihre Montageeinrichtung mit Kabelkanälen. Ein ordnungsgemäßes Kabelmanagement verbirgt die Drähte für ein sauberes Aussehen und verhindert eine Belastung der Steckverbinder.
